Смещаемый гидроцилиндр <смещаемый стрела> — HITACHI EX100M-3

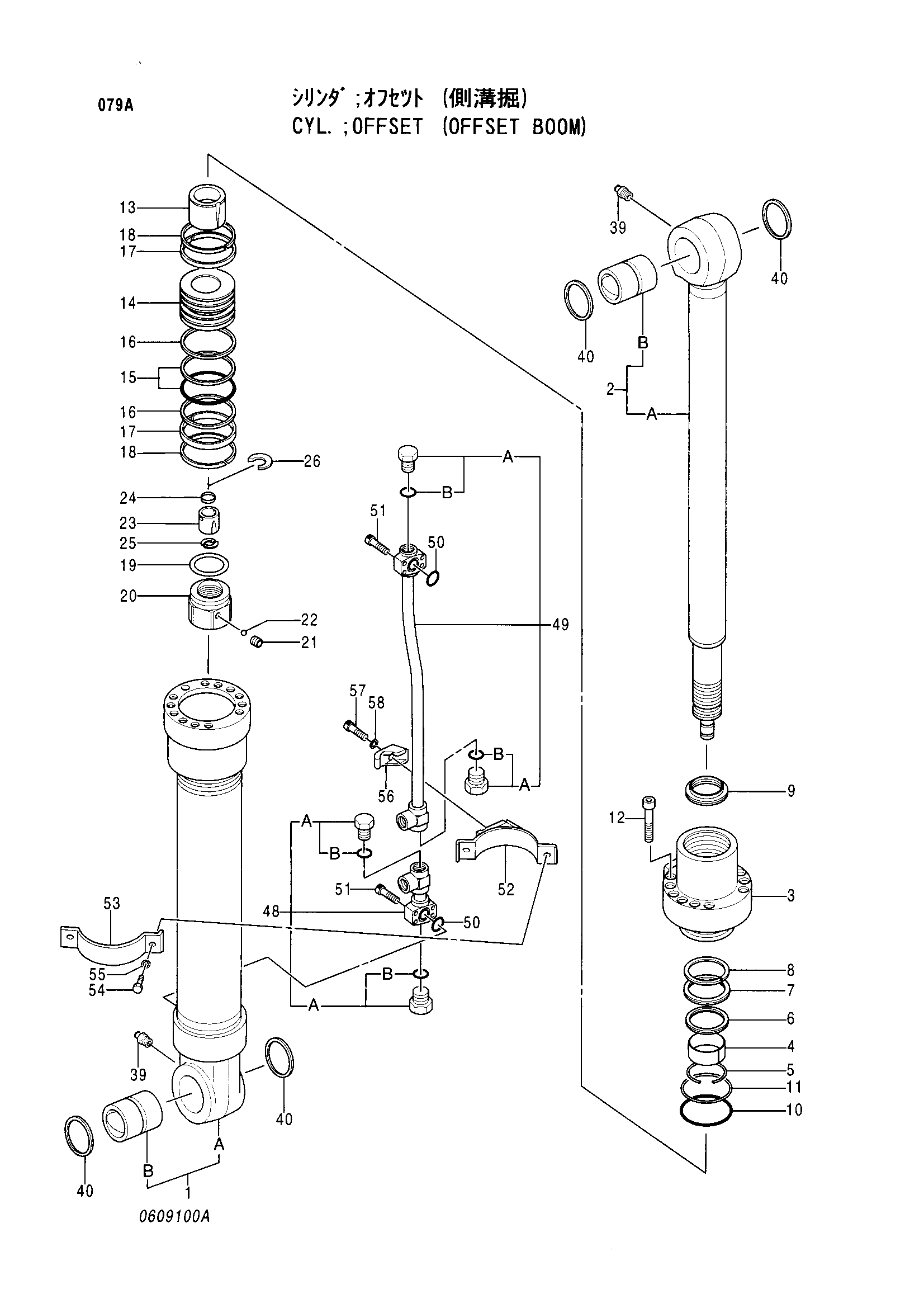

Заводская схема «Смещаемый гидроцилиндр <смещаемый стрела>» для HITACHI EX100M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4287881 | Гидроцилиндр. смещаемый | 1 | |
| 1-40 | 4332718 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0609101 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0609102 | Труба гидроцилиндра | 1 |
| 1B | 0310513 | Втулка пальца | 1 |
| 2 | 0609103 | Шток поршня | 1 |
| 2A | 0609104 | Шток поршня | 1 |
| 2B | 0310513 | Втулка пальца | 1 |
| 3 | 0609105 | Головка гидроцилиндра | 1 |
| 4 | 0310304 | Втулка | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0408804 | Кольцо | 1 |
| 7 | 0271309 | U-образная манжета | 1 |
| 8 | 0271310 | Опорное кольцо | 1 |
| 9 | 0408817 замена: 0408817 | Грязесъёмное кольцо | 1 |
| 9 | 0609106 замена: 0408817 | Грязесъёмное кольцо | 1 |
| 10 | A811105 | Уплотнительное кольцо | 1 |
| 11 | 0298904 | Опорное кольцо | 1 |
| 12 | 0408805 | Болт с внутренним шестигранником | 12 |
| 13 | 0609107 | Амортизирующий подшипник | 1 |
| 14 | 0609108 | Поршень | 1 |
| 15 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 16 | 0409008 | Опорное кольцо | 2 |
| 17 | 0410005 | Кольцо | 2 |
| 18 | 0298907 | Кольцо | 2 |
| 19 | 0609109 | Регулировочная шайба | 1 |
| 20 | 0609110 | Гайка | 1 |
| 21 | 0309011 | Винт | 1 |
| 22 | 0111707 | Стальной шарик | 1 |
| 23 | 0409012 | Амортизирующий подшипник | 1 |
| 24 | 0409013 | Уплотнение | 1 |
| 25 | 0409014 | Ограничитель | 2 |
| 26 | 0409015 | Кольцо | 1 |
| 39 | J75481 | Пресс-маслёнка | 2 |
| 40 | 0409111 | Грязесъёмное кольцо | 4 |
| 48 | 0609111 | Трубка | 1 |
| 48A | 4174541 | Пробка | 2 |
| 48B | 4506418 | Уплотнительное кольцо | 1 |
| 49 | 0609112 | Трубка | 1 |
| 49A | 4174541 | Пробка | 2 |
| 49B | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4509181 | Уплотнительное кольцо | 2 |
| 51 | 0310310 | Болт с внутренним шестигранником | 8 |
| 52-58 | 0609113 | Лента в сборе | 1 |
| 52 | 0609114 | Лента | 1 |
| 53 | 0609115 | Лента | 1 |
| 54 | 0408815 | Болт | 2 |
| 55 | 0325913 | Шайба | 2 |
| 56 | 0310616 | Держатель | 1 |
| 57 | 0259509 | Болт | 1 |
| 58 | 0208516 | Пружинная шайба | 1 |
| 100 | 4330713 замена: 4369771 | Комплект уплотнений | 1 |
| 100 | 4369771 замена: 4369771 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
