Удерживающий клапан — HITACHI EX100M-2m

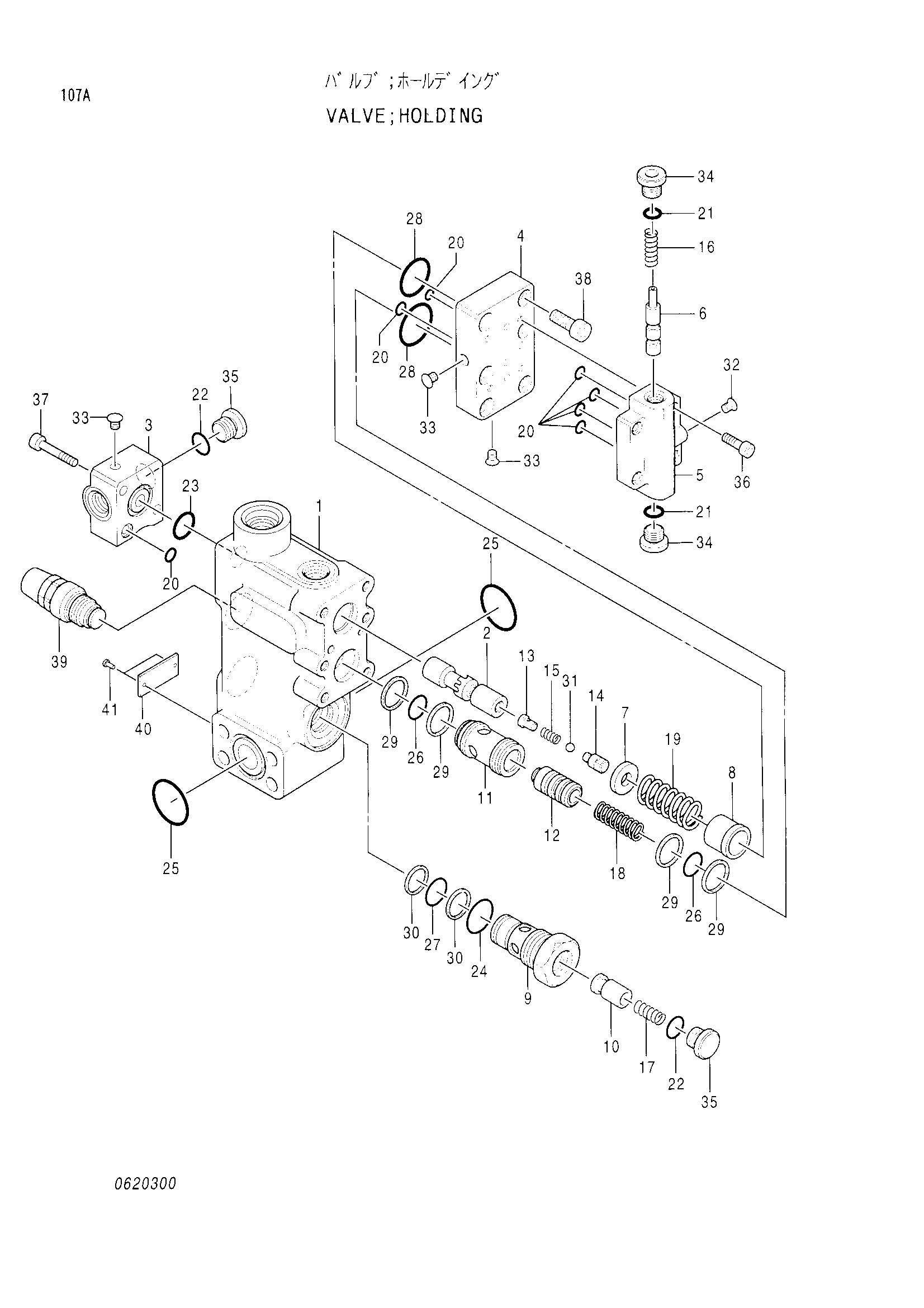

Заводская схема «Удерживающий клапан» для HITACHI EX100M-2m. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4345286 | Удерживающий клапан | 1 | |
| 7 | 0620301 | Седло пружины | 1 |
| 8 | 0620302 | Деталь дистант | 1 |
| 16 | 0620303 | Пружина | 1 |
| 17 | 0498503 | Пружина | 1 |
| 18 | 0620304 | Пружина | 1 |
| 19 | 0620305 | Пружина | 1 |
| 20 | 4506407 | Уплотнительное кольцо | 7 |
| 21 | 957366 | Уплотнительное кольцо | 2 |
| 22 | 4509180 | Уплотнительное кольцо | 2 |
| 23 | 4506420 | Уплотнительное кольцо | 1 |
| 24 | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A811030 | Уплотнительное кольцо | 2 |
| 26 | 0294414 | Уплотнительное кольцо | 2 |
| 27 | 0230906 | Уплотнительное кольцо | 1 |
| 28 | 0264107 | Уплотнительное кольцо | 2 |
| 29 | 0620306 | Опорное кольцо | 4 |
| 30 | 0230908 | Опорное кольцо | 2 |
| 34 | 0215221 | Пробка | 2 |
| 35 | 0253702 | Пробка | 3 |
| 36 | 0620307 | Болт с внутренним шестигранником | 4 |
| 37 | 0620308 | Болт с внутренним шестигранником | 2 |
| 38 | 0627910 | Болт с внутренним шестигранником | 6 |
| 39 | 4324747 | Предохранительный клапан | 1 |
| 40 | 0408308 | Информационная табличка | 1 |
| 41 | 0242006 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
