Грейфер ковш (2) — HITACHI EX100M-2

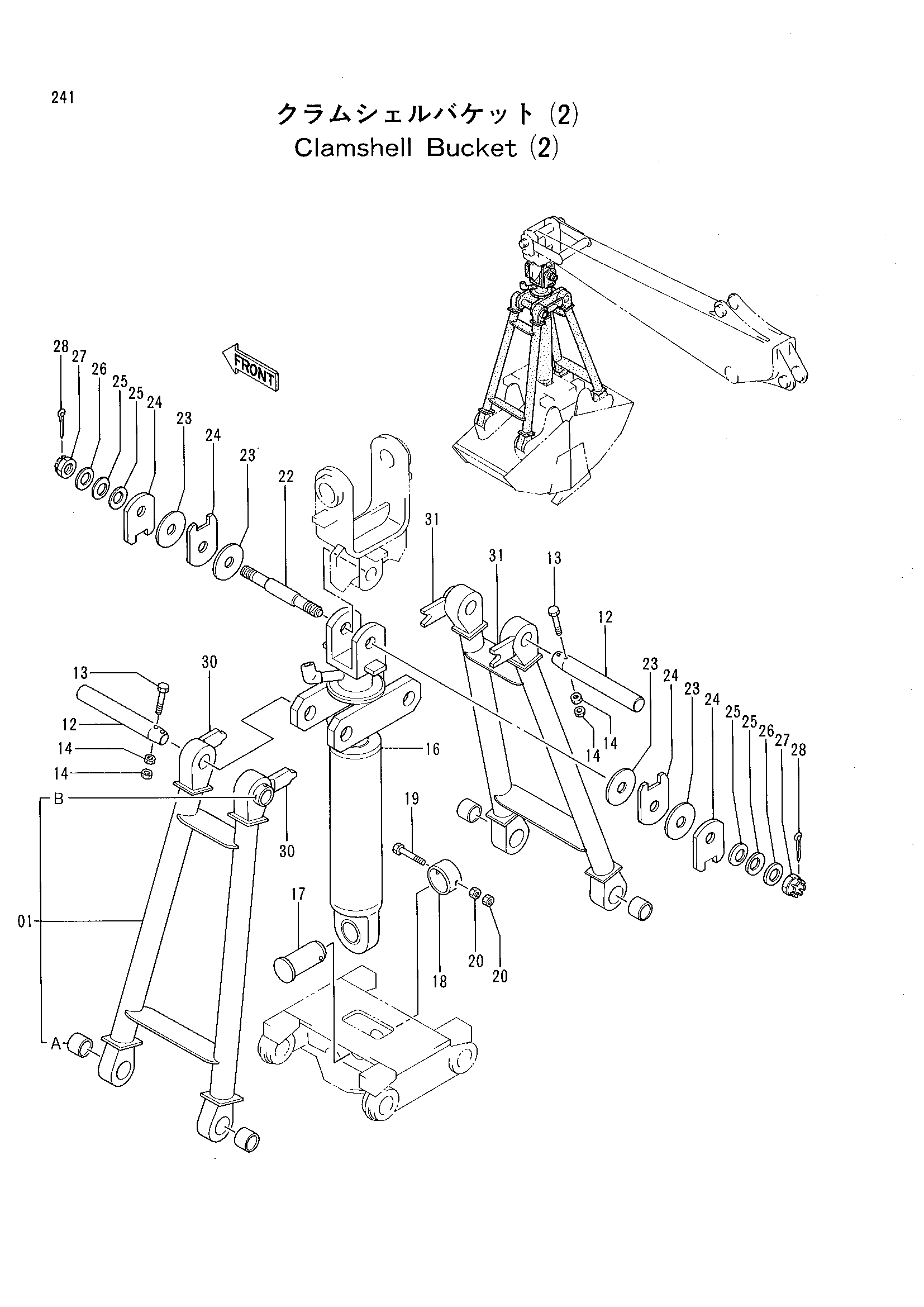

Заводская схема «Грейфер ковш (2)» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9020915 | Стойка | 2 |
| 01A | 443976 | Втулка | 2 |
| 01B | 498672 | Проставка | 1 |
| 12 | 452066 | Палец | 2 |
| 13 | M121290 | Болт | 2 |
| 14 | M511210 | Гайка | 4 |
| 16 | 4288744 | Гидроцилиндр | 1 |
| 17 | 4155711 | Палец | 1 |
| 18 | 4076157 | Ограничитель | 1 |
| 19 | M121602 | Болт | 1 |
| 20 | M511613 | Гайка | 2 |
| 22 | 455064 | Палец | 1 |
| 23 | 455060 | Дисковый | 4 |
| 24 | 455062 | Рычаг | 4 |
| 25 | 452073 | Пружина флусх | 4 |
| 26 | 452074 | Шайба | 2 |
| 27 | 452077 | Корончатая гайка | 2 |
| 28 | A768080 | Шплинт | 2 |
| 30 | 452075 | Рычаг | 2 |
| 31 | 452076 | Рычаг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
