Многофункциональный рычаг трубопроводы (1) — HITACHI EX100M-2

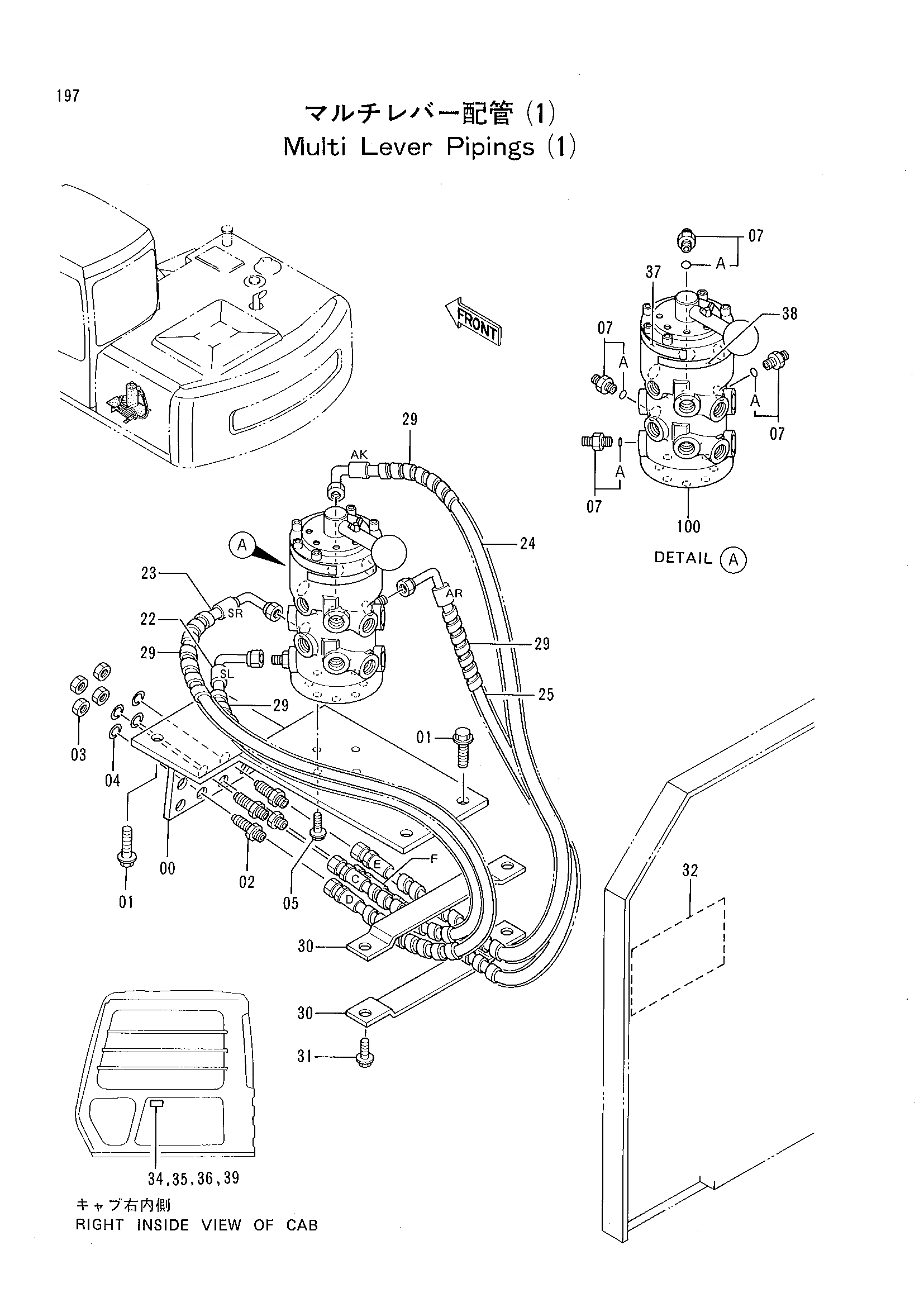

Заводская схема «Многофункциональный рычаг трубопроводы (1)» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8051772 | Кронштейн | 1 |
| 01 | J021040 | Болт с шайбой | 4 |
| 02 | 4202532 | Адаптер | 4 |
| 03 | 4202531 | Гайка | 4 |
| 04 | A590916 | Пружинная шайба | 4 |
| 05 | J020825 | Болт с шайбой | 4 |
| 07 | 4200466 | Адаптер | 4 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4286683 | Шланг | 1 |
| 23 | 4286684 | Шланг | 1 |
| 24 | 4286685 | Шланг | 1 |
| 25 | 4286679 | Шланг | 1 |
| 29 | 4133527 | Защитный кожух | 4 |
| 30 | 9738014 | Хомут шланга | 2 |
| 31 | J021025 | Болт с шайбой | 2 |
| 32 | 3059267 | Информационная табличка | 1 |
| 34 | 4288250 | Пластина | 1 |
| 35 | 4288251 | Пластина | 1 |
| 36 | 4288252 | Пластина | 1 |
| 37 | 4288347 | Информационная табличка | 1 |
| 38 | 4289810 | Информационная табличка | 1 |
| 39 | 4288249 | Пластина | 1 |
| 100 | 4282545 | Клапан поворотный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
