Пилотный трубопроводы (2-2) — HITACHI EX100M-2

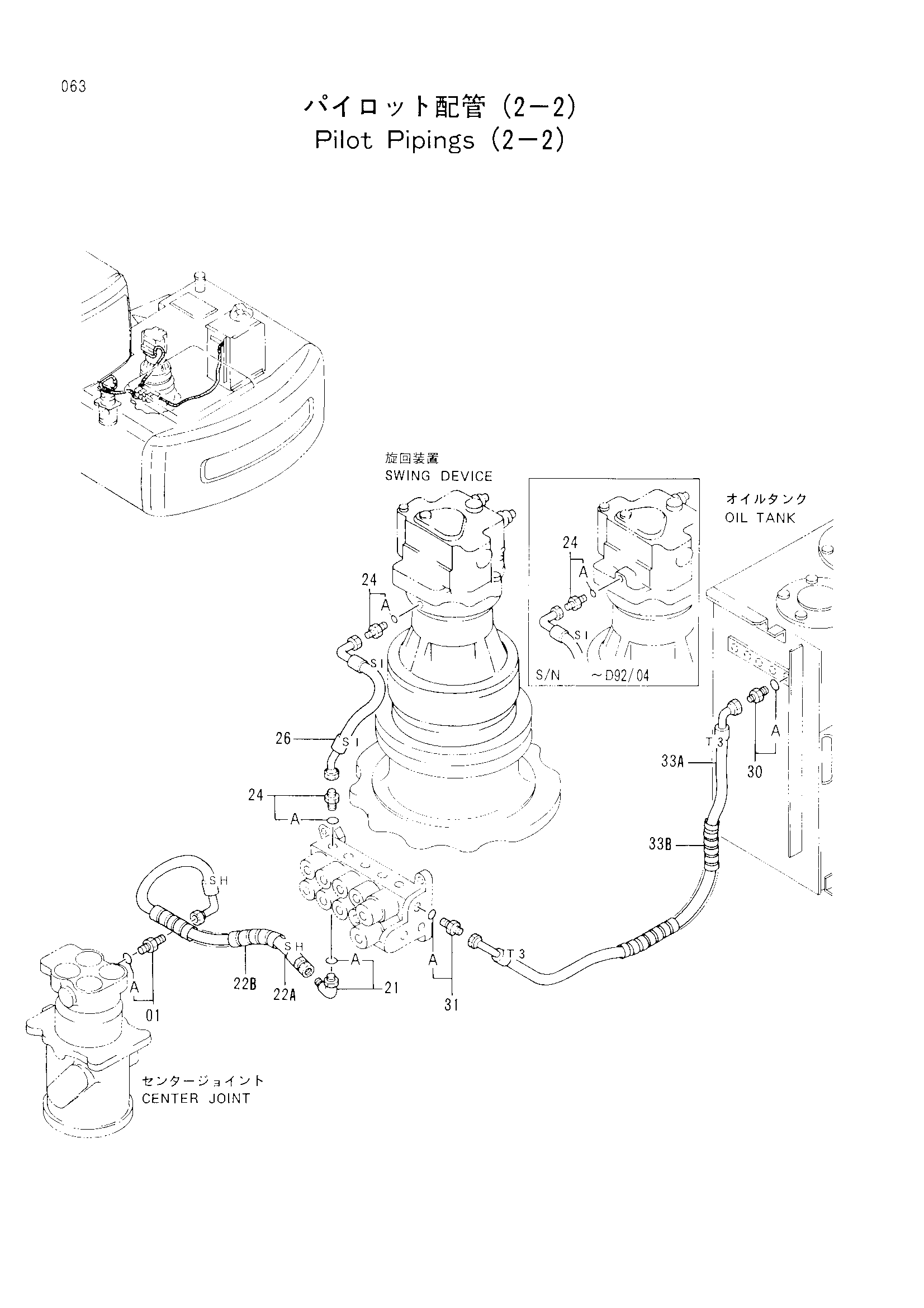

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154670 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22A | 4283884 замена: 4320252 | Нейлоновый шланг (SH) | 1 |
| 22A | 4320252 | Шланг (SH) | 1 |
| 22B | 4133527 | Защитный кожух | 1 |
| 24 | 4200465 | Адаптер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4285509 замена: 4320256 | Нейлоновый шланг (SI) | 1 |
| 26 | 4320256 | Шланг (SI) | 1 |
| 30 | 4200466 | Адаптер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4200467 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33A | 4285786 | Нейлоновый шланг (T3) | 1 |
| 33B | 4133527 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
