Гусеничная цепь 760A — HITACHI EX100M-2

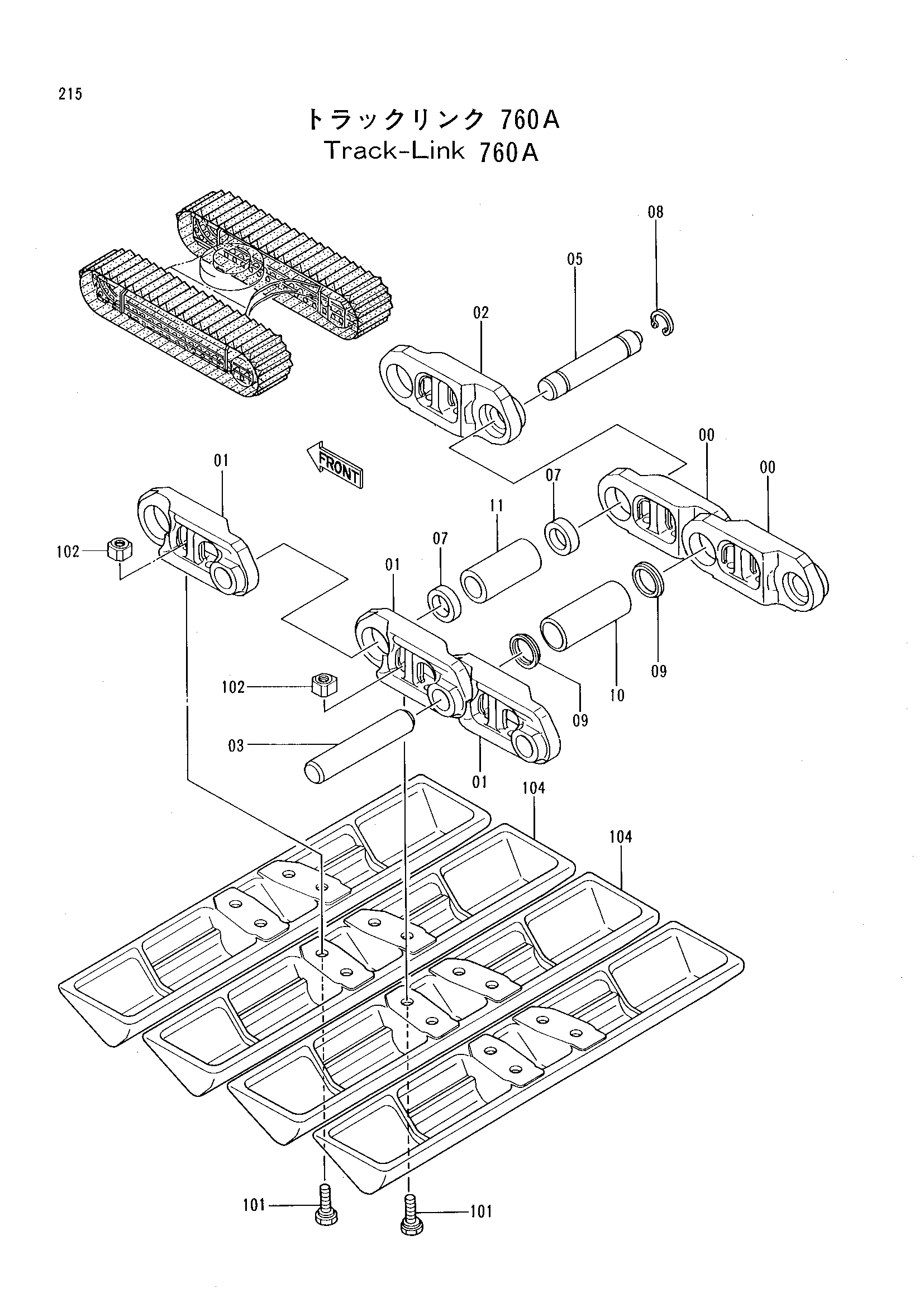

Заводская схема «Гусеничная цепь 760A» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9098438 | Гусеничная цепь в сборе | 2 | |
| 00-11 | 9093032 | Гусеничная цепь в сборе | 1 |
| 00 | 1014684 | Гусеничная цепь B | 46 |
| 01 | 1014685 | Гусеничная цепь B | 47 |
| 02 | 4256244 | Гусеничная цепь M | 1 |
| 03 | 4164871 | Палец | 46 |
| 05 | 4257147 | Соединительный палец | 1 |
| 07 | 4257460 | Втулка | 2 |
| 08 | 4195756 | Кольцо | 1 |
| 09 | 4254887 | Уплотнение | 92 |
| 10 | 4254886 | Втулка | 46 |
| 11 | 4257000 | Соединительная втулка | 1 |
| 101 | 4266626 | Болт башмак | 188 |
| 102 | 4253411 | Гайка | 188 |
| 104 | 2011238 | Башмак | 47 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
