Трубопроводы для окада/фурукава гидромолот — HITACHI EX100M-2

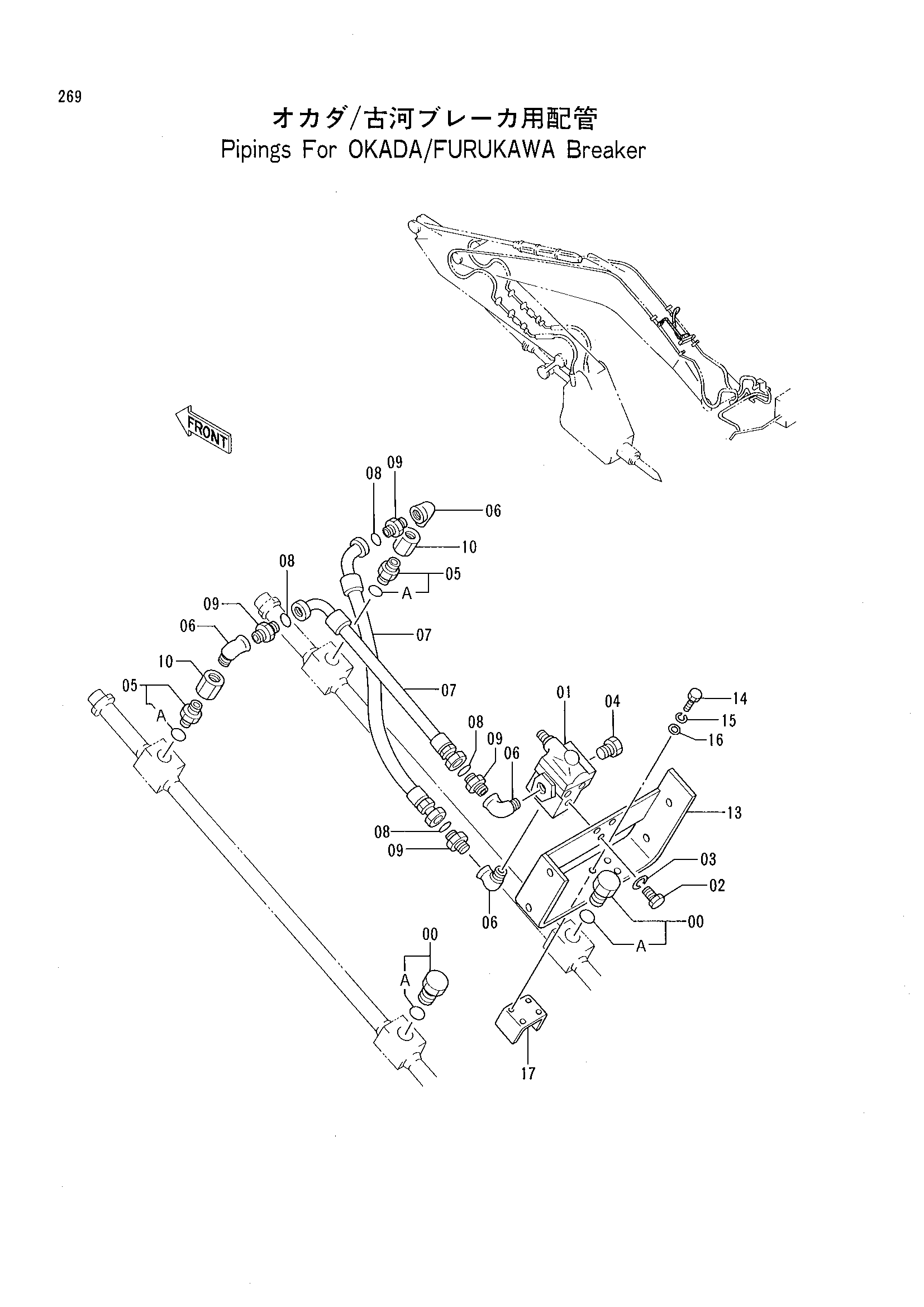

Заводская схема «Трубопроводы для окада/фурукава гидромолот» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4174542 | Пробка | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | J900820 | Болт | 3 |
| 03 | A590908 | Пружинная шайба | 3 |
| 04 | 94-2014 | Пробка | 1 |
| 05 | 4208243 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 94-0633 | Угловой штуцер | 4 |
| 07 | 4208454 | Шланг | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4208967 | Адаптер | 4 |
| 10 | 94-0678 | Разъём S | 2 |
| 13 | 8052266 | Кронштейн | 1 |
| 14 | J901230 | Болт | 4 |
| 15 | A590912 | Пружинная шайба | 4 |
| 16 | A590112 | Шайба | 4 |
| 17 | 4285492 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
