Каталог запчастей HITACHI
Картер привода ГРМ и кожух маховика — HITACHI EX100M-2

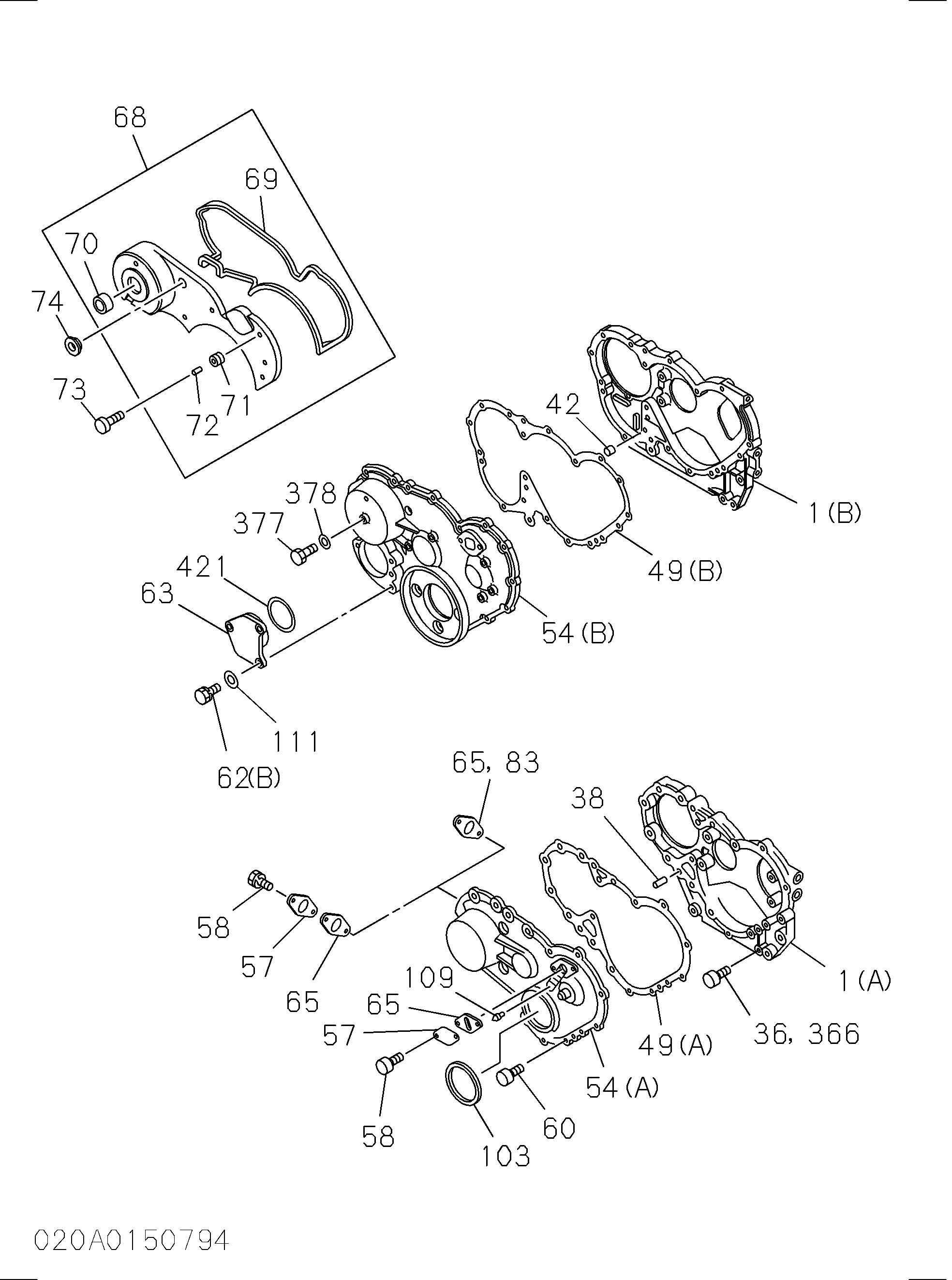

Заводская схема «Картер привода ГРМ и кожух маховика» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(A) | 5113110113 | Корпус тиминг шестерня | 1 |
| 2(B) | 8970452072 | Корпус маховик | 1 |
| 38 | 9081510180 | Палец шестерня корпус крышка | 1 |
| 49(A) | 8943632690 | Прокладка шестерня корпус TO крышка | 1 |
| 49(A) | 1113220600 | Прокладка шестерня корпус TO крышка | 1 |
| 54(A) | 1113210790 | Крышка шестерня корпус | 1 |
| 56 | 1113120140 | Прокладка шестерня корпус TO крышка | 1 |
| 56 | 8943706710 | Прокладка шестерня корпус TO крышка | 1 |
| 57 | 5113210090 | Крышка тиминг обратный отверстие | 2 |
| 58 | 0500406140 | Болт обратный отверстие крышка | 4 |
| 58 | 0280806120 | Болт обратный отверстие крышка | 4 |
| 60 | 0500408250 | Болт крышка TO корпус | 7 |
| 60 | 0280808250 | Болт крышка TO корпус | 7 |
| 60 | 5090000841 | Болт крышка TO корпус | 5 |
| 60 | 1090440711 | Болт крышка TO корпус | 5 |
| 65 | 1112820130 | Прокладка крышка, тиминг обратный отверстие | 2 |
| 65 | 8970276011 | Прокладка крышка, тиминг обратный отверстие | 2 |
| 103 | 1096254380 | Уплотнение масляный, CR/вал, передний | 1 |
| 109 | 9113276020 | Поинтер тиминг | 1 |
| 166(A) | 8943708350 | Прокладка RET TO C/BL | 1 |
| 172(A) | 8941145611 | Фиксатор CR/вал | 1 |
| 172(A) | 8970795200 | Фиксатор CR/вал | 1 |
| 172(A) | 8970795200 | Фиксатор CR/вал | 1 |
| 175 | 1096253620 | Уплотнение масляный, CR/вал, RR | 1 |
| 175 | 1096253620 | Уплотнение масляный, CR/вал, RR | 1 |
| 175 | 1096253630 | Уплотнение масляный, CR/вал, RR | 1 |
| 175 | 8970728231 | Уплотнение масляный, CR/вал, RR | 1 |
| 185 | 0500408220 | Болт RET TO C/BL | 7 |
| 185 | 0286808250 | Болт RET TO C/BL | 7 |
| 204 | 9091505060 | Шайба LK, корпус | 3 |
| 211(B) | 0208006120 | Болт корпус | 3 |
| 224 | 9944112330 | Шпилька стартер | 2 |
| 248 | 8970428010 | Крышка пыль, маховик корпус RET | 1 |
| 251 | 9113491341 | Крышка тиминг, обратный отверстие | 1 |
| 366 | 0500408200 | Болт шестерня корпус | 4 |
| 366 | 0286808200 | Болт шестерня корпус | 4 |
| 366 | 0500408450 | Болт шестерня корпус | 2 |
| 366 | 0286808400 | Болт шестерня корпус | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
