Поддерживающий каток — HITACHI EX100M-2

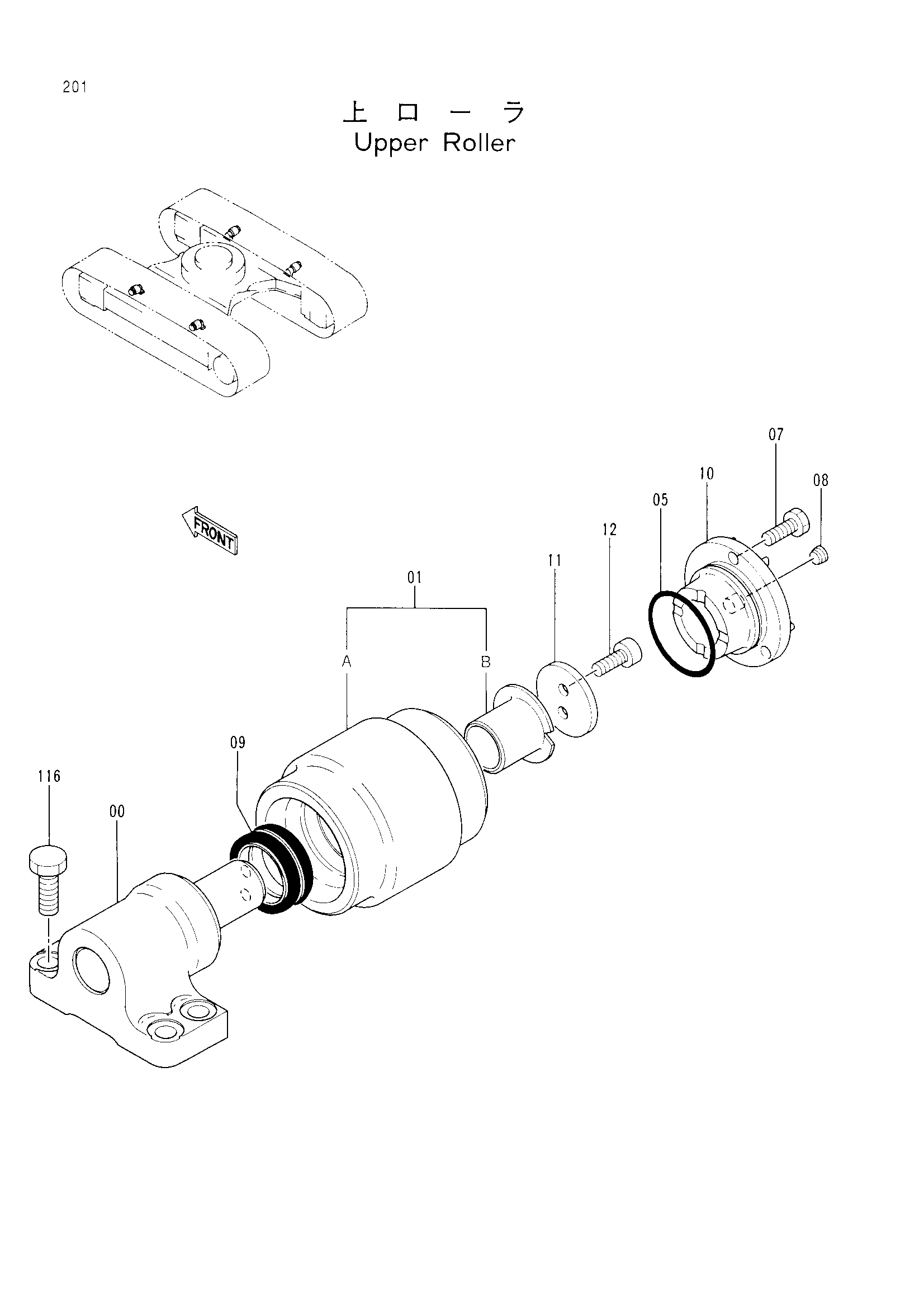

Заводская схема «Поддерживающий каток» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-12 | 9092427 | Каток верхний в сборе | 4 |
| 00 | 9092428 | Кронштейн | 1 |
| 01 | 9092429 | Каток (с втулка) | 1 |
| 01A | 3050360 | Ролик | 1 |
| 01B | 4176382 | Втулка | 1 |
| 05 | A810065 | Уплотнительное кольцо | 1 |
| 07 | J901020 | Болт | 3 |
| 08 | 94-2011 | Пробка | 1 |
| 09 | 4176380 | Комплект уплотнений | 1 |
| 10 | 3052354 | Крышка | 1 |
| 11 | 4282842 | Шайба | 1 |
| 12 | M351018 | Болт с внутренним шестигранником | 2 |
| 116 | J931640 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
