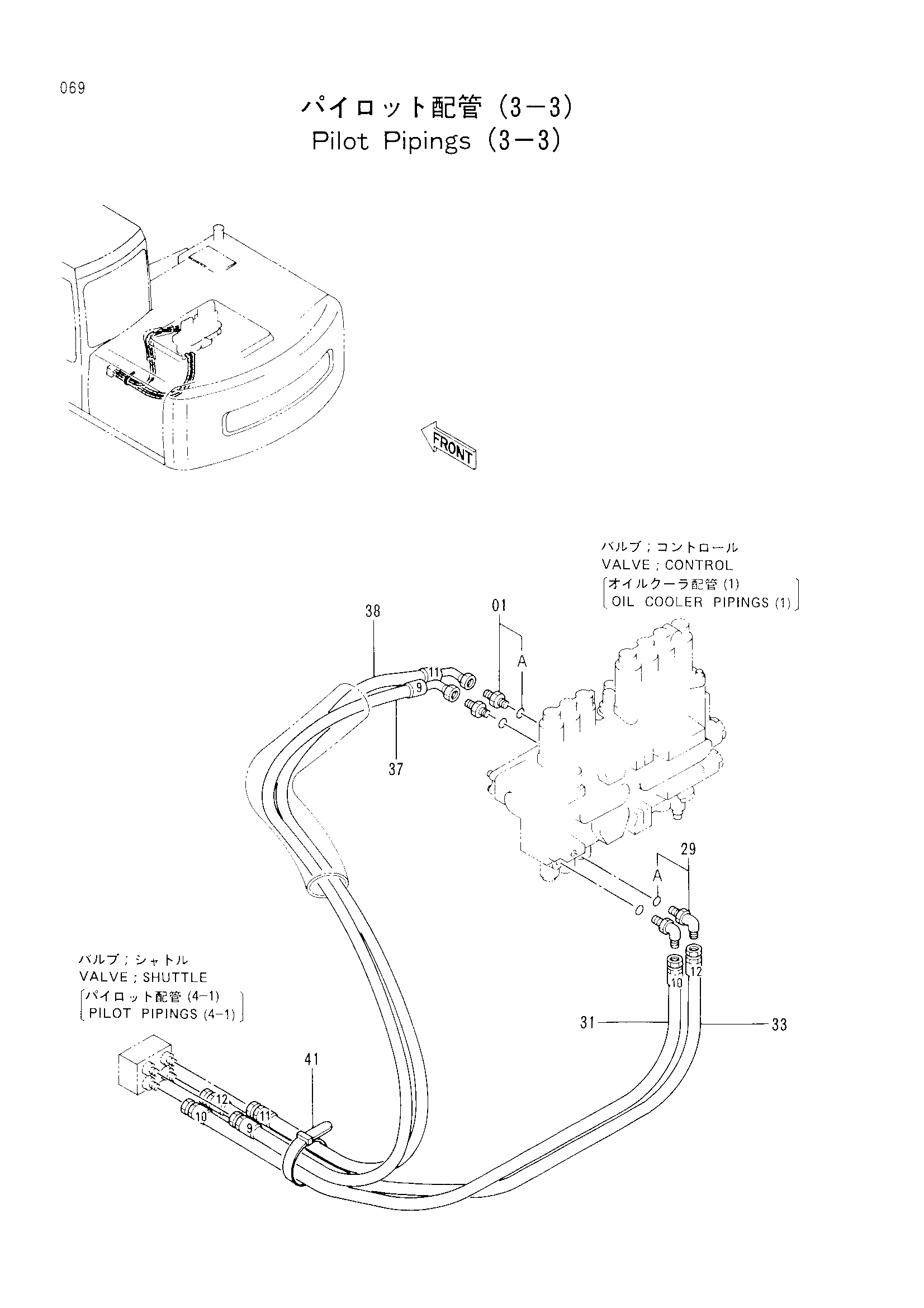

Пилотный трубопроводы (3-3) — HITACHI EX100M-2

Заводская схема «Пилотный трубопроводы (3-3)» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4200467	Адаптер	2
01A	957366	Уплотнительное кольцо	1
29	4156434	Угловой штуцер	2
29A	957366	Уплотнительное кольцо	1
31	4283944	Нейлоновый шланг (10)	1
33	4283946	Нейлоновый шланг (12)	1
37	4285681	Нейлоновый шланг (9)	1
38	4285682	Нейлоновый шланг (11)	1
41	4055312	Ленточный зажим	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
