Информационная табличка (японский)[STD] — HITACHI EX100M-2
Заводская схема «Информационная табличка (японский)[STD]» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

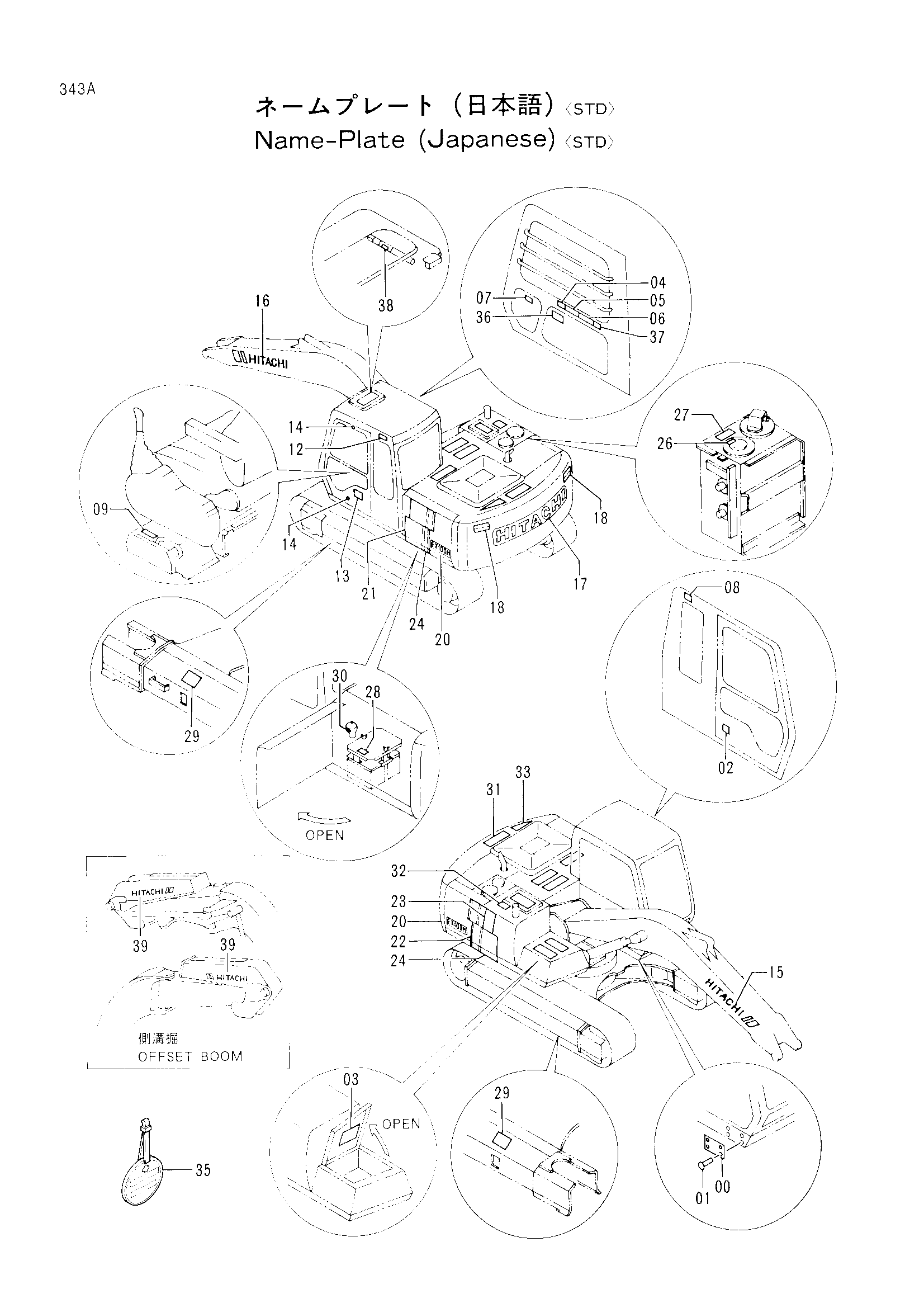

![Схема Информационная табличка (японский)[STD] HITACHI EX100M-2](/catalog-drawings/f7/f7f000ce-f8da-4416-b2e7-18204c96aad8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3042363 | Информационная табличка (машина MFG. NO.) | 1 |
| 00 | 3054797 | Информационная табличка (машина MFG. NO.) | 1 |
| 00 | 3057486 | Информационная табличка (машина MFG. NO.) | 1 |
| 01 | M492564 | Приводной винт | 4 |
| 02 | 4289208 замена: 4306221 | Информационная табличка | 1 |
| 02 | 4292225 замена: 4306224 | Информационная табличка (характеристики) | 1 |
| 02 | 4292390 замена: 4306227 | Информационная табличка (характеристики) | 1 |
| 02 | 4306221 | Информационная табличка (характеристики) | 1 |
| 02 | 4306224 | Информационная табличка (характеристики) | 1 |
| 02 | 4306227 | Информационная табличка (характеристики) | 1 |
| 03 | 2033030 | Информационная табличка (смазка: экскаватор) | 1 |
| 03 | 2033256 | Информационная табличка (смазка: экскаватор) | 1 |
| 03 | 2033276 | Информационная табличка (смазка: экскаватор) | 1 |
| 03 | 2034069 | Информационная табличка (смазка: смещаемый стрела) | 1 |
| 04 | 4288826 | Информационная табличка (моде селектор) | 1 |
| 05 | 4289197 | Информационная табличка (инспектион ручной) | 1 |
| 06 | 4289196 замена: 4322839 | Информационная табличка (предупреждение) | 1 |
| 06 | 4322839 | Информационная табличка (предупреждение) | 1 |
| 07 | 4288411 | Информационная табличка (предупреждение) | 1 |
| 08 | 4288825 | Информационная табличка (передний окно блокировка) | 1 |
| 09 | 4289198 | Информационная табличка (рычаг блокировка) | 1 |
| 12 | 4286756 | Информационная табличка (информационный OF компанй) | 1 |
| 12 | 4294993 | Информационная табличка (информационный OF компанй) | 1 |
| 13 | 2033027 | Информационная табличка (елле) | 1 |
| 14 | 4087559 | Информационная табличка | 2 |
| 15 | 3059198 | Информационная табличка (информационный OF компанй) | 1 |
| 15 | 3059818 | Информационная табличка (информационный OF компанй) | 1 |
| 15 | 3059837 | Информационная табличка (информационный OF компанй) | 1 |
| 16 | 3059197 | Информационная табличка | 1 |
| 16 | 3059817 | Информационная табличка | 1 |
| 16 | 3059836 | Информационная табличка | 1 |
| 16 | 3069019 | Информационная табличка (информационный OF компанй) | 1 |
| 16 | 3069279 | Информационная табличка (информационный OF компанй) | 1 |
| 16 | 3069283 | Информационная табличка (информационный OF компанй) | 1 |
| 17 | 3059744 | Информационная табличка (информационный OF компанй) | 1 |
| 17 | 3059884 | Информационная табличка (информационный OF компанй) | 1 |
| 17 | 3066462 | Информационная табличка (информационный OF компанй) | 1 |
| 17 | 4284447 | Информационная табличка | 1 |
| 18 | 2032973 | Информационная табличка (стойка выпуск) | 2 |
| 20 | 2033074 | Информационная табличка (информационный OF машина) | 2 |
| 20 | 3059815 | Информационная табличка (информационный OF машина) | 2 |
| 20 | 3059834 | Информационная табличка (информационный OF машина) | 2 |
| 21 | 3058697 | Информационная табличка (аккент) | 1 |
| 21 | 3059865 | Информационная табличка (аккент) | 1 |
| 21 | 3059867 | Информационная табличка (аккент) | 1 |
| 21 | 3066459 | Информационная табличка (аккент) | 1 |
| 21 | 3069278 | Информационная табличка (аккент) | 1 |
| 21 | 3069282 | Информационная табличка (аккент) | 1 |
| 22 | 3058700 | Информационная табличка (аккент) | 1 |
| 22 | 3058700 | Информационная табличка (аккент) | 1 |
| 22 | 3066460 | Информационная табличка (аккент) | 1 |
| 22 | 3066460 | Информационная табличка (аккент) | 1 |
| 23 | 3058699 | Информационная табличка (аккент) | 1 |
| 23 | 3059866 | Информационная табличка (аккент) | 1 |
| 23 | 3059868 | Информационная табличка (аккент) | 1 |
| 24 | 3058698 | Информационная табличка (аккент) | 2 |
| 24 | 3058698 | Информационная табличка (аккент) | 2 |
| 24 | 4322674 | Информационная табличка (аккент) | 2 |
| 24 | 4322674 | Информационная табличка (аккент) | 2 |
| 26 | 4288181 | Информационная табличка (воздушный вент) | 1 |
| 27 | 4288624 | Информационная табличка (предупреждение) | 1 |
| 28 | 4288182 | Информационная табличка (дангер) | 1 |
| 29 | 4288625 | Информационная табличка (гусеница механизм натяжения) | 2 |
| 30 | 4289454 | Информационная табличка (предупреждение) | 1 |
| 31 | 4073519 | Лента (анти-скид лента) | 7 |
| 32 | 4121128 | Лента (анти-скид лента) | 1 |
| 33 | 4287458 | Лента (анти-скид лента) | 1 |
| 35 | 2009165 | Информационная табличка (инспектион) | 1 |
| 36 | 4208375 | Информационная табличка (управление: экскаватор) | 1 |
| 36 | 4208375 | Информационная табличка (управление: экскаватор) | 1 |
| 36 | 4216181 | Информационная табличка (управление: смещаемый стрела) | 1 |
| 37 | 4288402 | Информационная табличка (транспортировка OF удлинённый рукоять) | 1 |
| 38 | 4289908 | Информационная табличка (рооф стойка) | 1 |
| 39 | 2032334 | Информационная табличка (информационный OF компанй: смещаемый стрела) | 2 |
| 39 | 4206603 | Информационная табличка (информационный OF компанй: смещаемый стрела) | 2 |
| 39 | 4270867 | Информационная табличка (информационный OF компанй: смещаемый стрела) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
