Кондиционер (2) — HITACHI EX100M-2

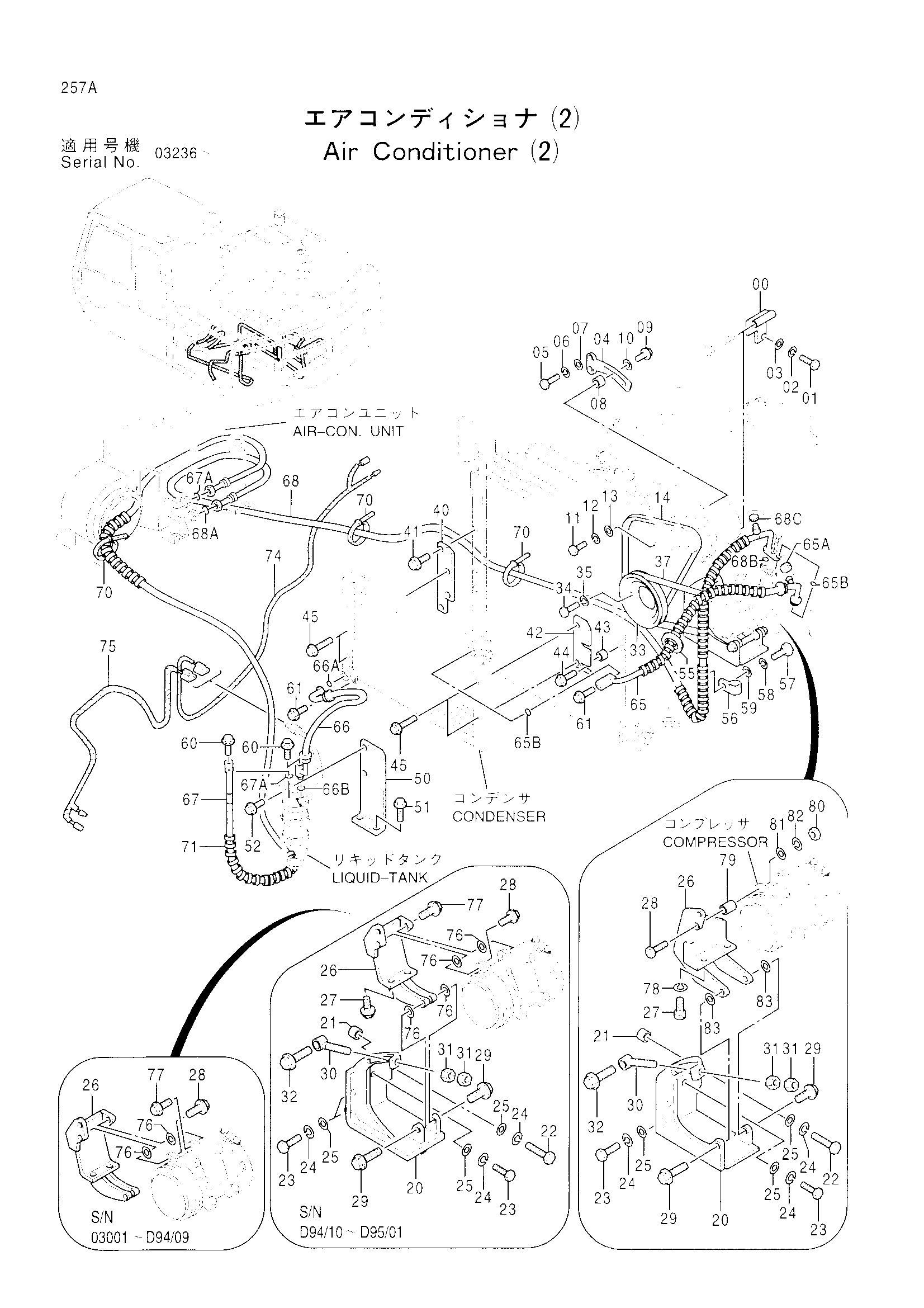

Заводская схема «Кондиционер (2)» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9741864 | Кронштейн | 1 |
| 01 | M111028 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | 3055382 | Кронштейн | 1 |
| 05 | M111030 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | A590110 | Плоская шайба | 2 |
| 08 | 4193743 | Проставка | 1 |
| 09 | J010845 | Болт с шайбой | 1 |
| 10 | 4225974 | Плоская шайба | 1 |
| 11 | M161036 | Болт | 1 |
| 12 | A590910 | Пружинная шайба | 1 |
| 13 | A590110 | Плоская шайба | 1 |
| 14 | 4285670 | Ремень V | 1 |
| 20 | 7028846 | Кронштейн | 1 |
| 20 | 7030208 | Кронштейн | 1 |
| 21 | 4327188 | Проставка | 1 |
| 22 | M111056 | Болт | 1 |
| 23 | M111025 | Болт | 3 |
| 24 | A590910 | Пружинная шайба | 4 |
| 25 | A590110 | Плоская шайба | 4 |
| 26 | 7027963 | Кронштейн | 1 |
| 26 | 7030209 | Кронштейн | 1 |
| 27 | J011030 | Болт с шайбой | 2 |
| 27 | M341030 | Болт с внутренним шестигранником | 2 |
| 28 | J020835 | Болт с шайбой | 1 |
| 28 | J901060 | Болт | 1 |
| 29 | J020830 | Болт с шайбой | 2 |
| 29 | J021030 | Болт с шайбой | 2 |
| 30 | 9738736 | Болт | 1 |
| 30 | 9745313 | Болт | 1 |
| 31 | J952010 | Гайка | 2 |
| 32 | J010840 замена: J020850 | Болт с шайбой | 1 |
| 32 | J011050 | Болт с шайбой | 1 |
| 32 | J020850 | Болт с шайбой | 1 |
| 33 | 4193744 | Шкив | 1 |
| 34 | J900816 | Болт | 4 |
| 35 | A590908 | Пружинная шайба | 4 |
| 37 | 4257130 замена: 4262734 | Ремень V | 1 |
| 37 | 4262734 | Ремень V | 1 |
| 40 | 9742830 | Кронштейн | 1 |
| 41 | J020635 | Болт с шайбой | 2 |
| 42 | 9742831 | Кронштейн | 1 |
| 43 | 4338134 | Проставка | 2 |
| 44 | J020835 | Болт с шайбой | 2 |
| 45 | J020850 | Болт с шайбой | 4 |
| 50 | 9742177 | Кронштейн | 1 |
| 51 | J021030 | Болт с шайбой | 2 |
| 52 | J010814 | Болт с шайбой | 2 |
| 55 | 94-2811 | Резиновая втулка | 1 |
| 56 | 4190263 | Зажим | 2 |
| 57 | J900822 | Болт | 2 |
| 58 | A590908 | Пружинная шайба | 2 |
| 59 | A590108 | Плоская шайба | 2 |
| 60 | J010630 замена: J020630 | Болт с шайбой | 2 |
| 60 | J020630 | Болт с шайбой | 2 |
| 61 | J010830 замена: J020830 | Болт с шайбой | 2 |
| 61 | J020830 | Болт с шайбой | 2 |
| 65 | 4330483 | Шланг(с защита) | 1 |
| 65 | 4330483 | Шланг(без защита) | 1 |
| 65A | 4333996 | Колпачок | 1 |
| 65B | 4333979 | Уплотнительное кольцо | 2 |
| 66 | 4330484 | Шланг | 1 |
| 66A | 4333979 | Уплотнительное кольцо | 1 |
| 66B | 4333980 | Уплотнительное кольцо | 1 |
| 67 | 4330485 | Шланг(с защита) | 1 |
| 67 | 4330485 | Шланг(без защита) | 1 |
| 67A | 4333980 | Уплотнительное кольцо | 2 |
| 68 | 4330486 | Шланг(с защита) | 1 |
| 68 | 4330486 | Шланг(без защита) | 1 |
| 68A | 4333981 | Уплотнительное кольцо | 1 |
| 68B | 4333990 | Уплотнительное кольцо | 1 |
| 68C | 4334006 | Колпачок | 1 |
| 70 | 4055312 | Ленточный зажим | 12 |
| 71 | 4044420 | Защитный кожух | 5 |
| 74 | 4338931 | Жгут проводов | 1 |
| 75 | 4339283 | Жгут проводов | 1 |
| 76 | 4340308 | Регулировочная шайба 0.5 | 4 |
| 77 | J011035 | Болт с шайбой | 1 |
| 77 | J020835 | Болт с шайбой | 1 |
| 78 | A590910 | Пружинная шайба | 2 |
| 79 | 4353691 | Проставка | 1 |
| 80 | J950010 | Гайка | 1 |
| 81 | A590110 | Плоская шайба | 1 |
| 82 | A590910 | Пружинная шайба | 1 |
| 83 | 4345905 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
