Шланг защита от разрыва клапан трубопроводы (рукоять): 1 — HITACHI EX100M-2

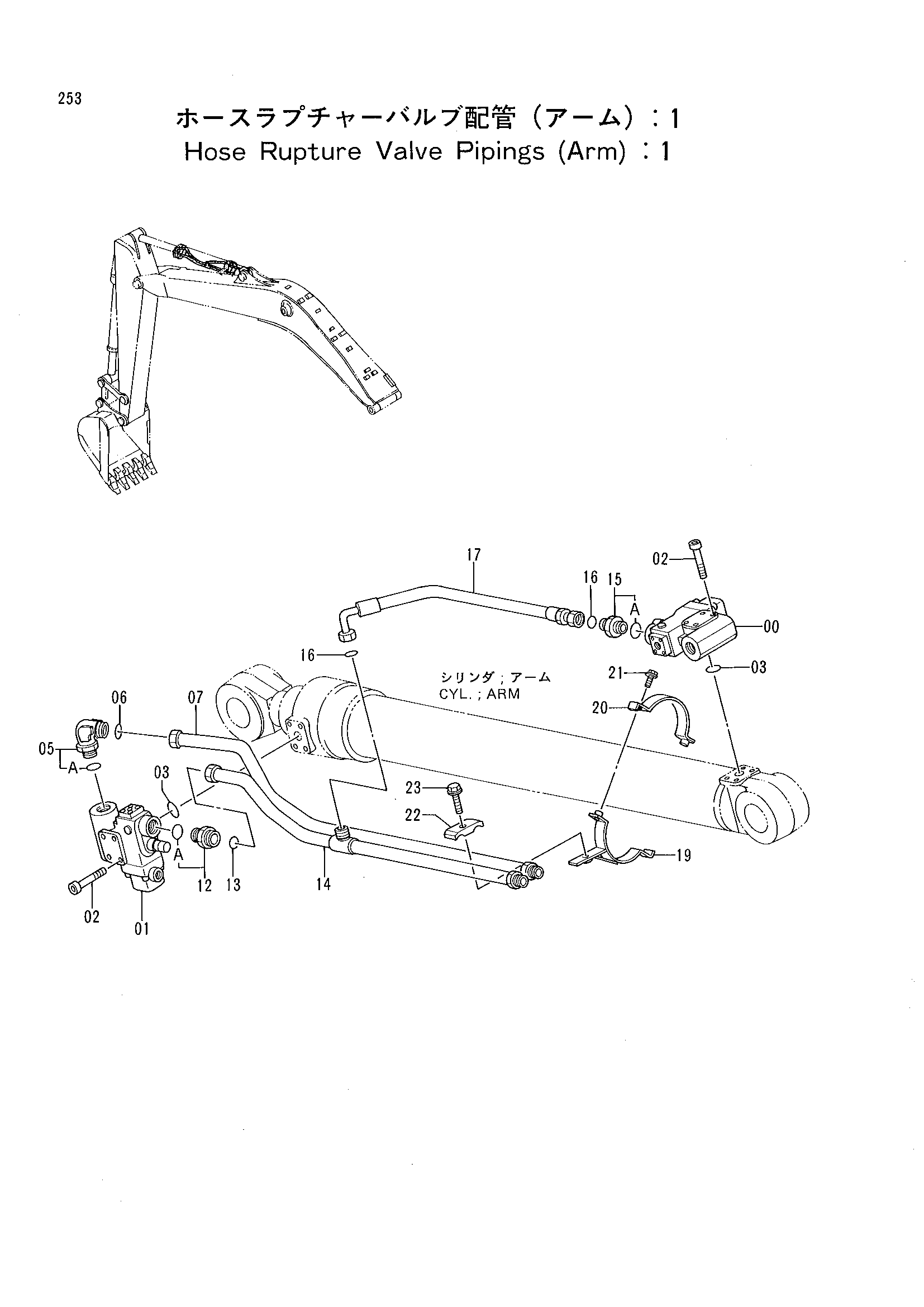

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 1» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4263926 | Удерживающий клапан | 1 |
| 01 | 4263927 | Удерживающий клапан | 1 |
| 02 | M341090 | Болт с внутренним шестигранником | 8 |
| 03 | A811030 | Уплотнительное кольцо | 2 |
| 05 | 4198799 | Угловой штуцер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 1 |
| 07 | 8053753 | Трубка | 1 |
| 12 | 4189535 | Адаптер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 1 |
| 14 | 8053754 | Трубка | 1 |
| 15 | 4189537 | Адаптер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 17 | 4250896 | Шланг | 1 |
| 19 | 8053740 | Хомут | 1 |
| 20 | 9739016 | Хомут | 1 |
| 21 | J011035 | Болт с шайбой | 2 |
| 22 | 4189859 | Хомут трубки | 1 |
| 23 | J011265 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
