Шланг защита от разрыва клапан трубопроводы (рукоять): 2 — HITACHI EX100M-2

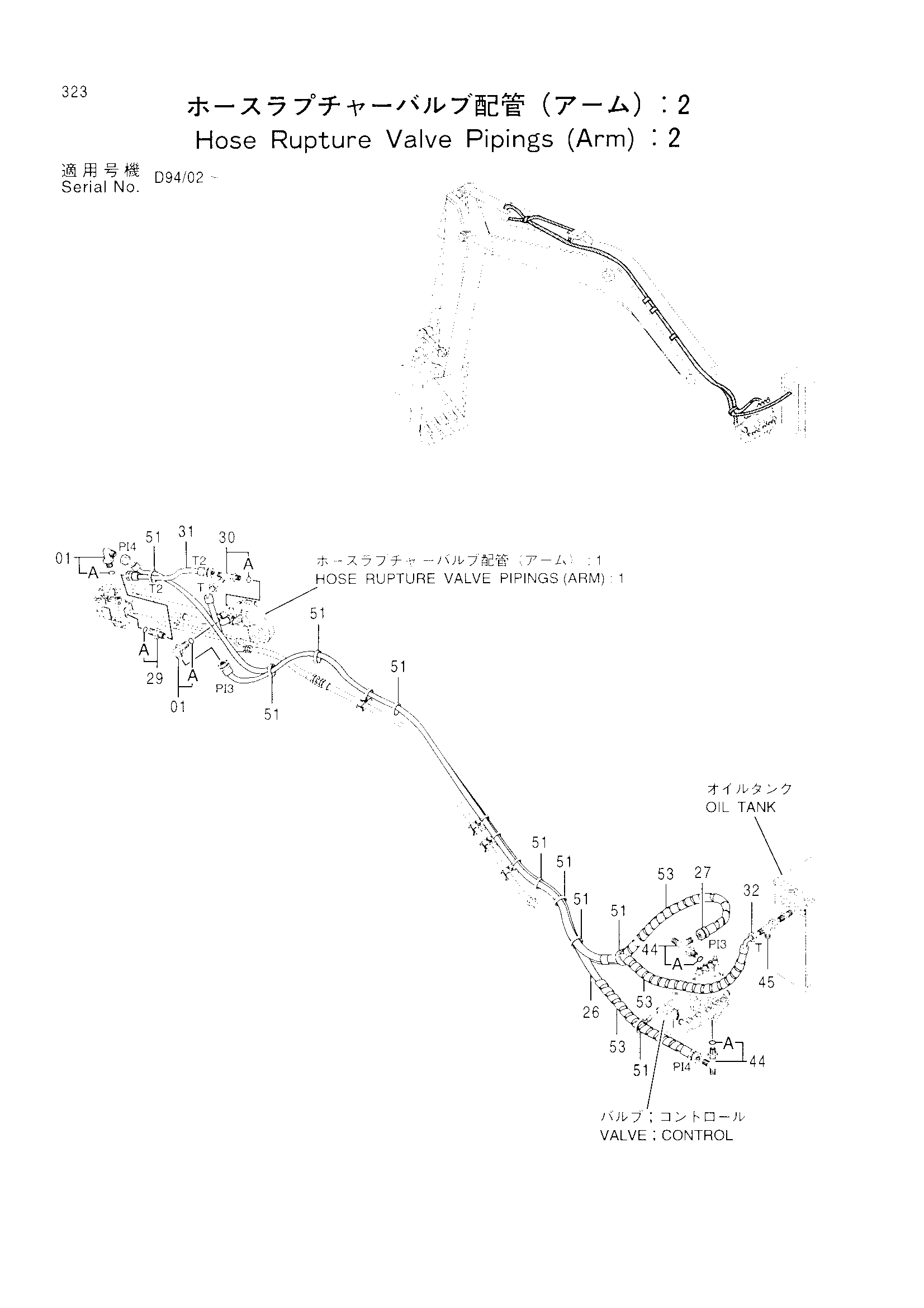

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 2» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4332946 | Шланг (PI4) | 1 |
| 27 | 4332949 | Шланг (PI3) | 1 |
| 29 | 4200466 | Адаптер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4205363 | Тройник | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4269843 | Шланг (T2) | 1 |
| 32 | 4332950 | Шланг (T) | 1 |
| 44 | 4205363 | Тройник | 2 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4246672 | Соединительный штуцер | 1 |
| 51 | 4121859 | Ленточный зажим | 10 |
| 53 | 4133527 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
