Реарвиев зеркало — HITACHI EX100M-2

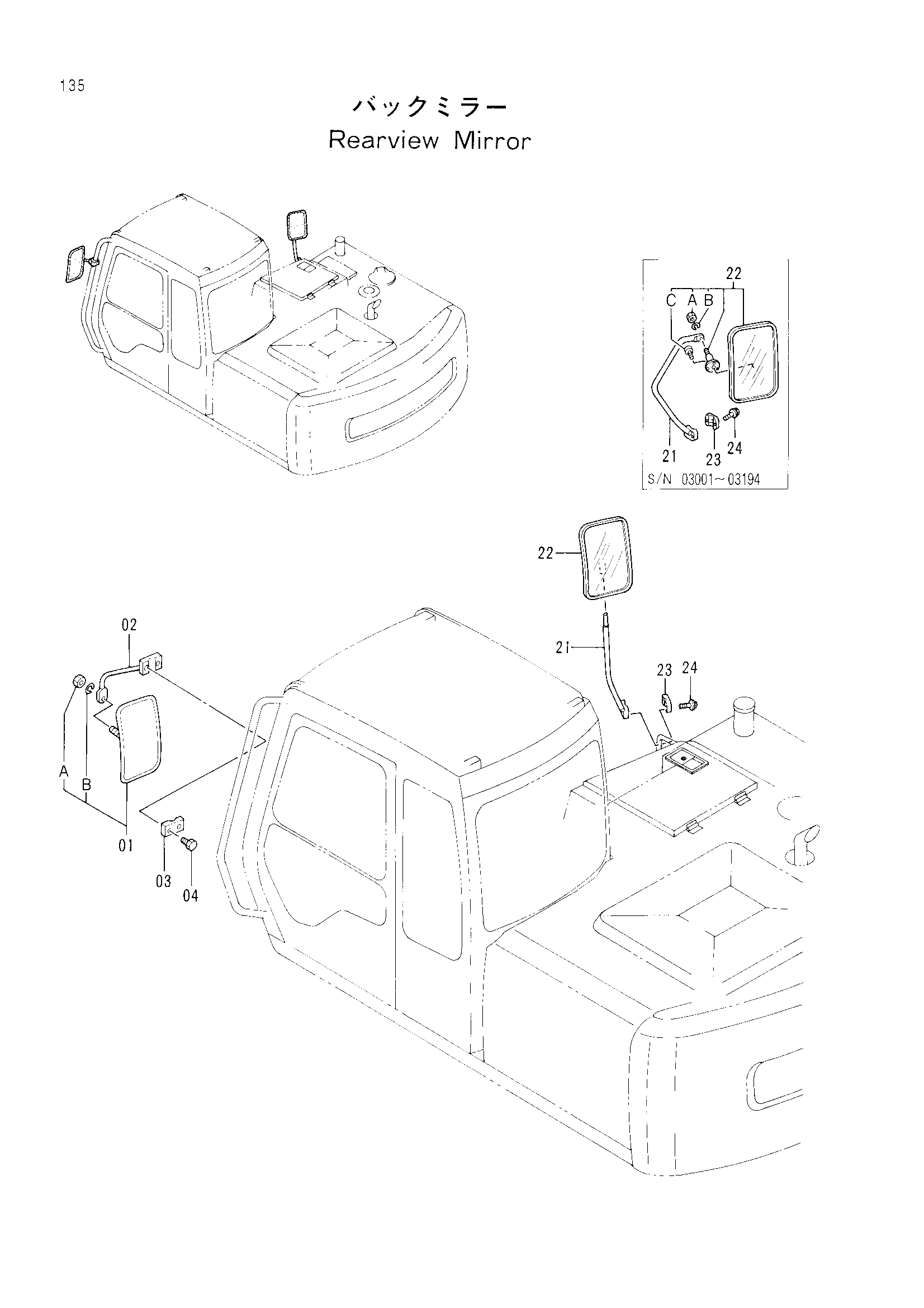

Заводская схема «Реарвиев зеркало» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4093058 | Зеркало | 1 |
| 01A | M500807 | Гайка | 1 |
| 01B | A590908 | Пружинная шайба | 1 |
| 02 | 8048596 | Стойка | 1 |
| 03 | 4201441 | Хомут | 1 |
| 04 | J010845 | Болт с шайбой | 2 |
| 21 | 8019989 замена: 4165676 | Стойка | 1 |
| 21 | 8019989 замена: 8056640 | Стойка | 1 |
| 21 | 8056640 | Стойка | 1 |
| 22 | 4093058 замена: 4165676 | Зеркало | 1 |
| 22 | 4093058 замена: 8056640 | Зеркало | 1 |
| 22 | 4165676 | Зеркало | 1 |
| 22A | M500807 | Гайка | 1 |
| 22B | A590908 | Пружинная шайба | 1 |
| 22C | M430413 | Винт | 3 |
| 23 | 4113705 | Хомут | 1 |
| 24 | J010840 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
