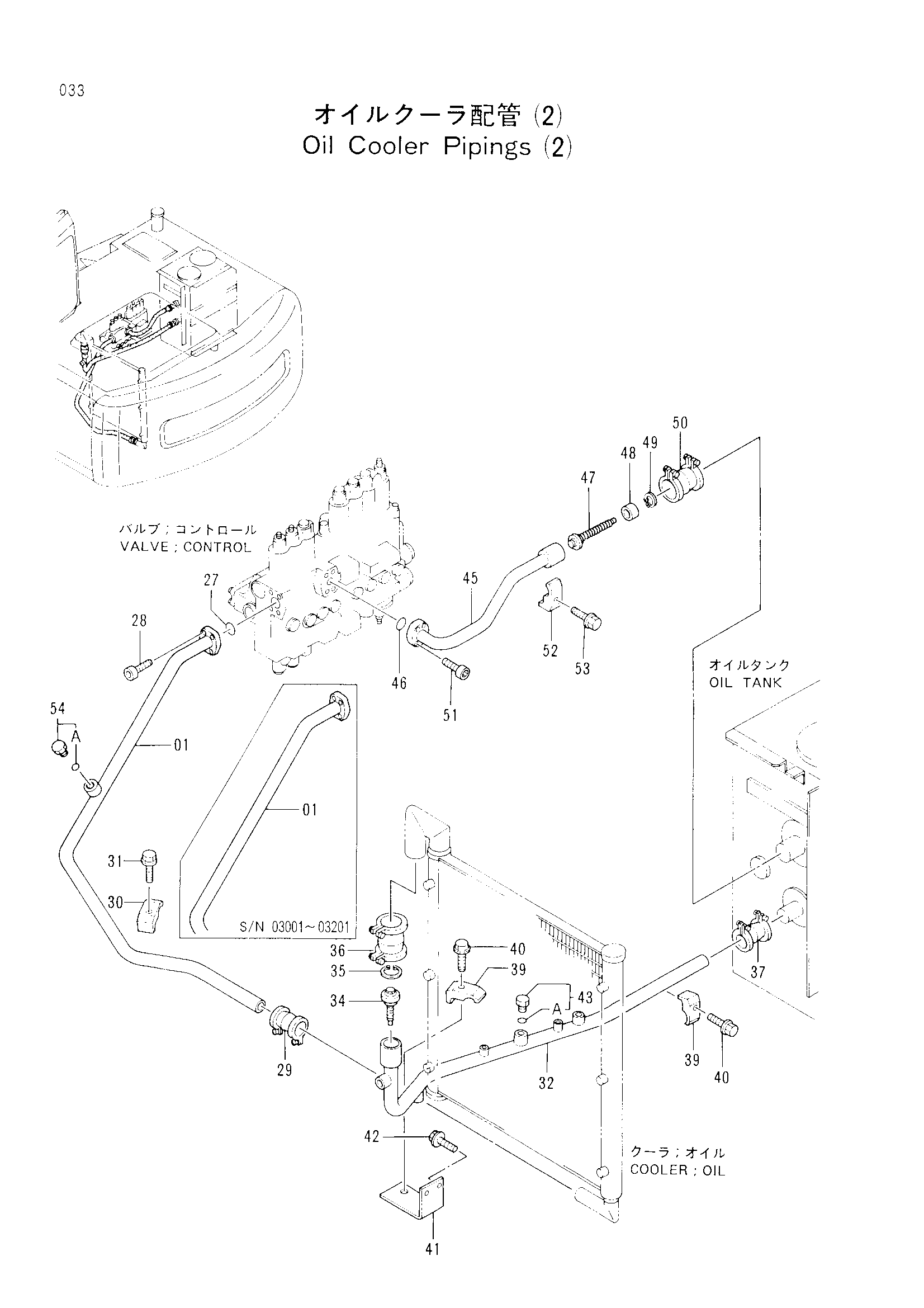

Масляный радиатор трубопроводы (2) — HITACHI EX100M-2
Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7022064 замена: 4174542 | Трубка | 1 |
| 01 | 7022064 замена: 7027355 | Трубка | 1 |
| 01 | 7027355 | Трубка | 1 |
| 27 | A811035 | Уплотнительное кольцо | 1 |
| 28 | M341036 | Болт с внутренним шестигранником | 4 |
| 29 | 4071213 | Муфта | 1 |
| 30 | 4190127 | Хомут трубки | 1 |
| 31 | J011265 | Болт с шайбой | 1 |
| 32 | 7024930 | Трубка | 1 |
| 32 | 7026360 | Трубка | 1 |
| 34 | 4276584 | Клапан | 1 |
| 35 | 991718 | Стопорное кольцо | 1 |
| 36 | 4067834 | Муфта | 1 |
| 37 | 4071213 | Муфта | 1 |
| 39 | 4190127 | Хомут трубки | 2 |
| 40 | J011265 | Болт с шайбой | 2 |
| 41 | 8049223 | Кронштейн | 1 |
| 42 | J021030 | Болт с шайбой | 2 |
| 43 | 4174542 | Пробка | 1 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 8047335 | Обратная трубка | 1 |
| 46 | A811030 | Уплотнительное кольцо | 1 |
| 47 | 4266481 | Клапан | 1 |
| 48 | 4256203 | Кольцо | 1 |
| 49 | 446751 | Стопорное кольцо | 1 |
| 50 | 4069801 | Муфта | 1 |
| 51 | M341036 | Болт с внутренним шестигранником | 4 |
| 52 | 4190126 | Хомут трубки | 1 |
| 53 | J011255 | Болт с шайбой | 1 |
| 54 | 4174542 | Пробка | 1 |
| 54A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
