Топливный двойной фильтр <дополнительное оборудование> — HITACHI EX100M-2

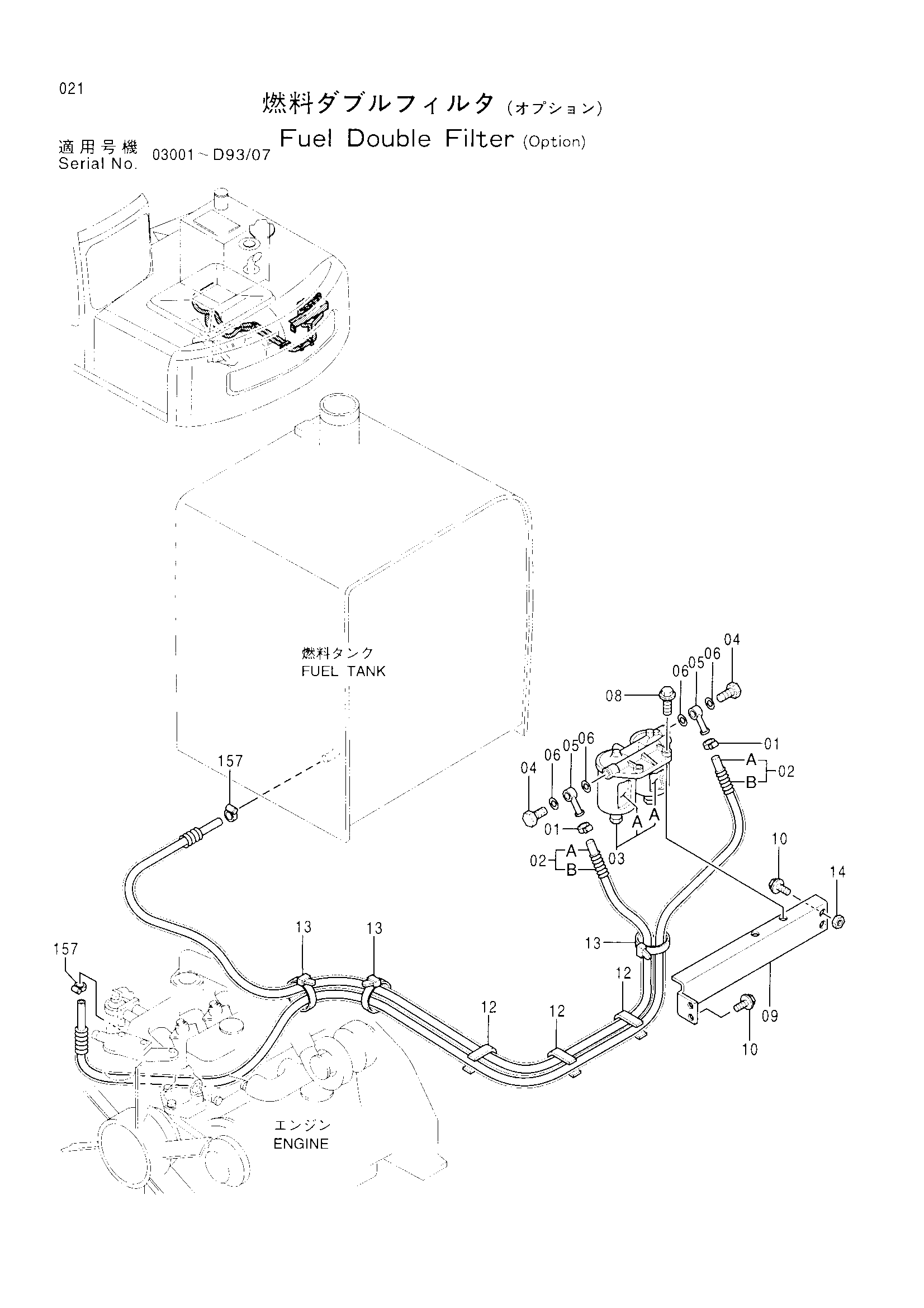

Заводская схема «Топливный двойной фильтр <дополнительное оборудование>» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4514700 | Зажим шланг | 2 |
| 01-14 | 9108992 замена: 9130359 | Двойной фильтр | 1 |
| 02 | 9738437 | Топливный шланг | 2 |
| 02A | 4290305 | Топливный шланг | 1 |
| 02B | 4290306 | Трубка | 1 |
| 03 | 4192625 | Топливный фильтр | 1 |
| 03A | 4206080 | Фильтрующий элемент | 2 |
| 04 | 4169296 | Болт | 2 |
| 05 | 4169297 | Трубка | 2 |
| 06 | 4169298 | Манжета | 4 |
| 08 | J021045 | Болт с шайбой | 2 |
| 09 | 8049020 | Кронштейн | 1 |
| 10 | J021025 | Болт с шайбой | 4 |
| 12 | 449620 | Зажим | 3 |
| 13 | 4055312 | Ленточный зажим | 3 |
| 14 | J950010 | Гайка | 2 |
| 157 | 4514700 | Зажим шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
