Шланг защита от разрыва клапан трубопроводы (стрела): 3 — HITACHI EX100M-2

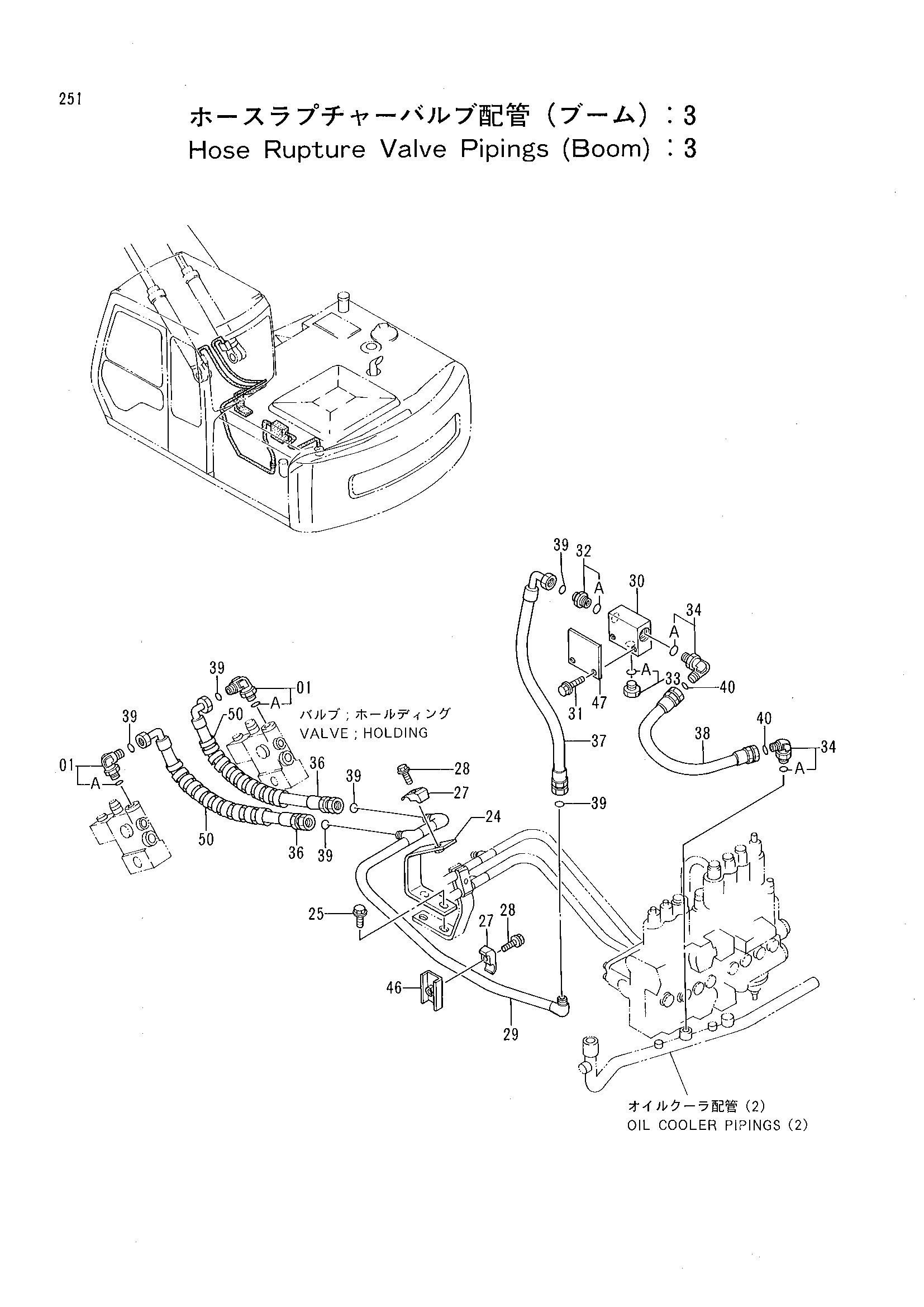

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 3» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4217341 | Угловой штуцер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 9739018 | Опора | 1 |
| 25 | J021230 | Болт с шайбой | 2 |
| 27 | 4190125 | Хомут трубки | 2 |
| 28 | J011250 | Болт с шайбой | 2 |
| 29 | 8053736 | Трубка | 1 |
| 29 | 8046987 | Трубка | 1 |
| 30 | 3060670 | Коллектор | 1 |
| 31 | J011240 | Болт с шайбой | 2 |
| 32 | 4188623 | Адаптер | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4174542 | Пробка | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4157562 | Угловой штуцер | 2 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4298422 | Шланг | 2 |
| 37 | 4298423 | Шланг | 1 |
| 38 | 4210356 | Шланг | 1 |
| 39 | 4138938 | Уплотнительное кольцо | 6 |
| 40 | 4187308 | Уплотнительное кольцо | 2 |
| 46 | 9735916 | Седло винта | 1 |
| 47 | 4298444 | Пластина | 1 |
| 50 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
