Электрооборудование (3-2)[N.EUROPE] — HITACHI EX100M-2
Заводская схема «Электрооборудование (3-2)[N.EUROPE]» для HITACHI EX100M-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

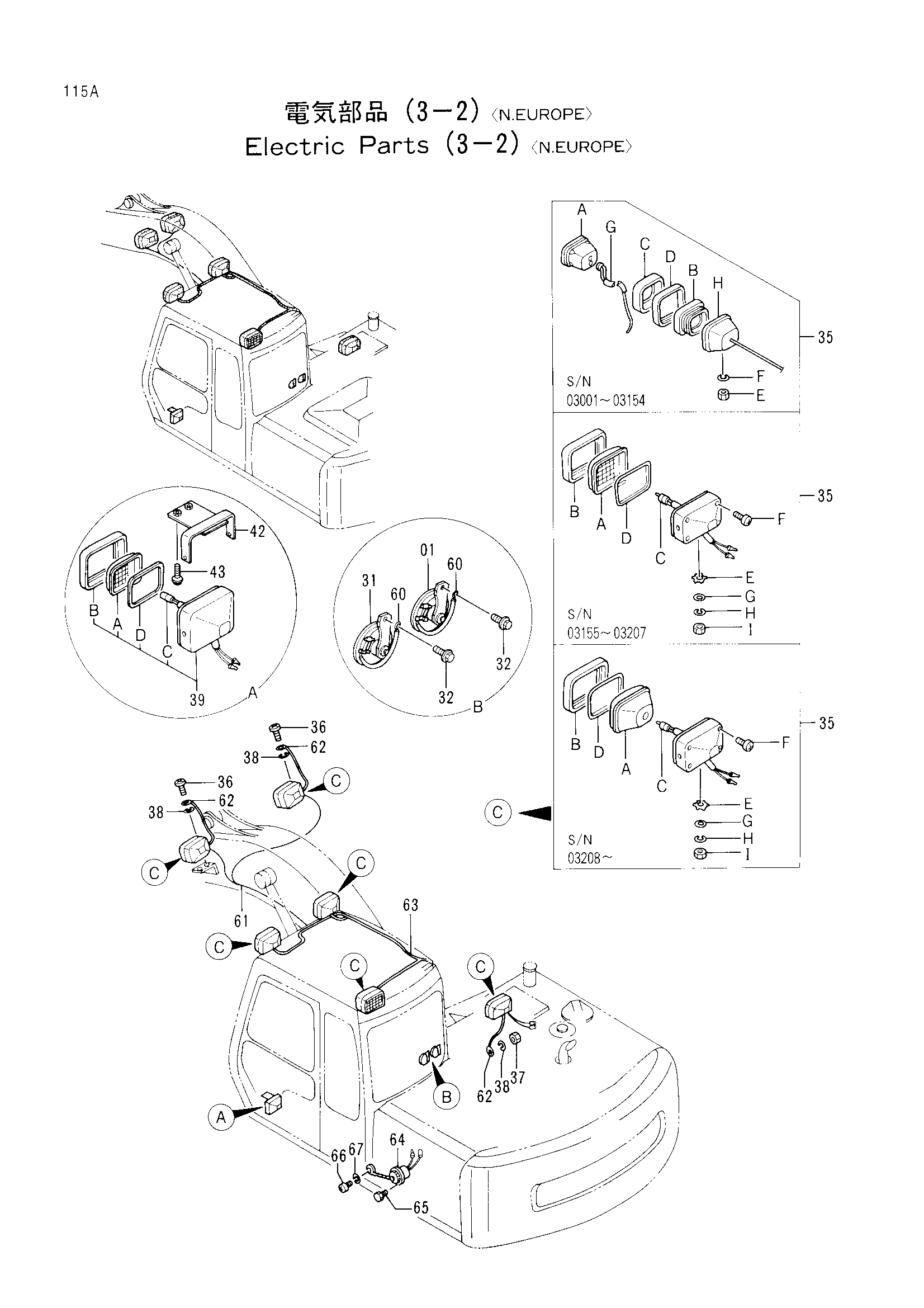

![Схема Электрооборудование (3-2)[N.EUROPE] HITACHI EX100M-2](/catalog-drawings/f0/f031b6e8-2d57-489b-a46e-31edd758b087.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190705 | Звуковой сигнал (HI) | 1 |
| 31 | 4191499 | Звуковой сигнал (LO) | 1 |
| 32 | J020825 | Болт с шайбой | 2 |
| 35 | 4189254 замена: 4295833 | Фонарь головка в сборе | 6 |
| 35 | 4295833 замена: 4336570 | Фонарь головка в сборе | 6 |
| 35 | 4314613 замена: 4326800 | Фонарь головка в сборе | 6 |
| 35 | 4326800 | Фонарь головка в сборе | 6 |
| 35 | 4336570 замена: 4326800 | Фонарь головка в сборе | 6 |
| 35A | 4163596 | Фонарь | 1 |
| 35A | 4307023 | Рассеиватель | 1 |
| 35A | 4326801 | Ленс блок | 1 |
| 35B | 4163597 | Держатель | 1 |
| 35B | 4307024 | Рама | 1 |
| 35B | 4326802 | Рама | 1 |
| 35C | 4208957 | Лента | 1 |
| 35C | 4307025 | Лампа | 1 |
| 35D | 4208958 | Лента | 1 |
| 35D | 4307028 | Прокладка | 1 |
| 35D | 4326803 | Прокладка | 1 |
| 35E | 4307026 | Шайба | 1 |
| 35E | M501411 | Гайка | 1 |
| 35F | 4307027 | Винт | 1 |
| 35F | A590914 | Пружинная шайба | 1 |
| 35G | 4253033 | Жгут проводов | 1 |
| 35G | A590114 | Шайба | 1 |
| 35H | 4253032 | Корпус | 1 |
| 35H | A590914 | Пружинная шайба | 1 |
| 35I | J952014 | Гайка | 1 |
| 36 | M430613 | Винт | 2 |
| 37 | M500605 | Гайка | 1 |
| 38 | A590906 | Пружинная шайба | 3 |
| 39 | 4274478 | Фонарь головка в сборе | 1 |
| 39A | 4285646 | Рассеиватель | 1 |
| 39B | 4285647 | Обод | 1 |
| 39C | 4285648 | Лампа | 1 |
| 39D | 4288342 | Прокладка | 1 |
| 42 | 8051250 | Кронштейн | 1 |
| 43 | J011025 | Болт с шайбой | 2 |
| 60 | 4254603 | Жгут проводов провод(звуковой сигнал масса) | 2 |
| 61 | 4296406 | Жгут проводов провод(стрела освещение) | 1 |
| 62 | 4254604 | Жгут проводов провод(освещение масса) | 6 |
| 63 | 3057313 | Жгут проводов провод(кабина верхний) | 1 |
| 64 | 4115640 | Консент | 1 |
| 65 | M470306 | Болт | 3 |
| 66 | M430308 | Винт | 1 |
| 67 | A590903 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
