Шланг защита от разрыва клапан трубопроводы (стрела) — HITACHI EX100M

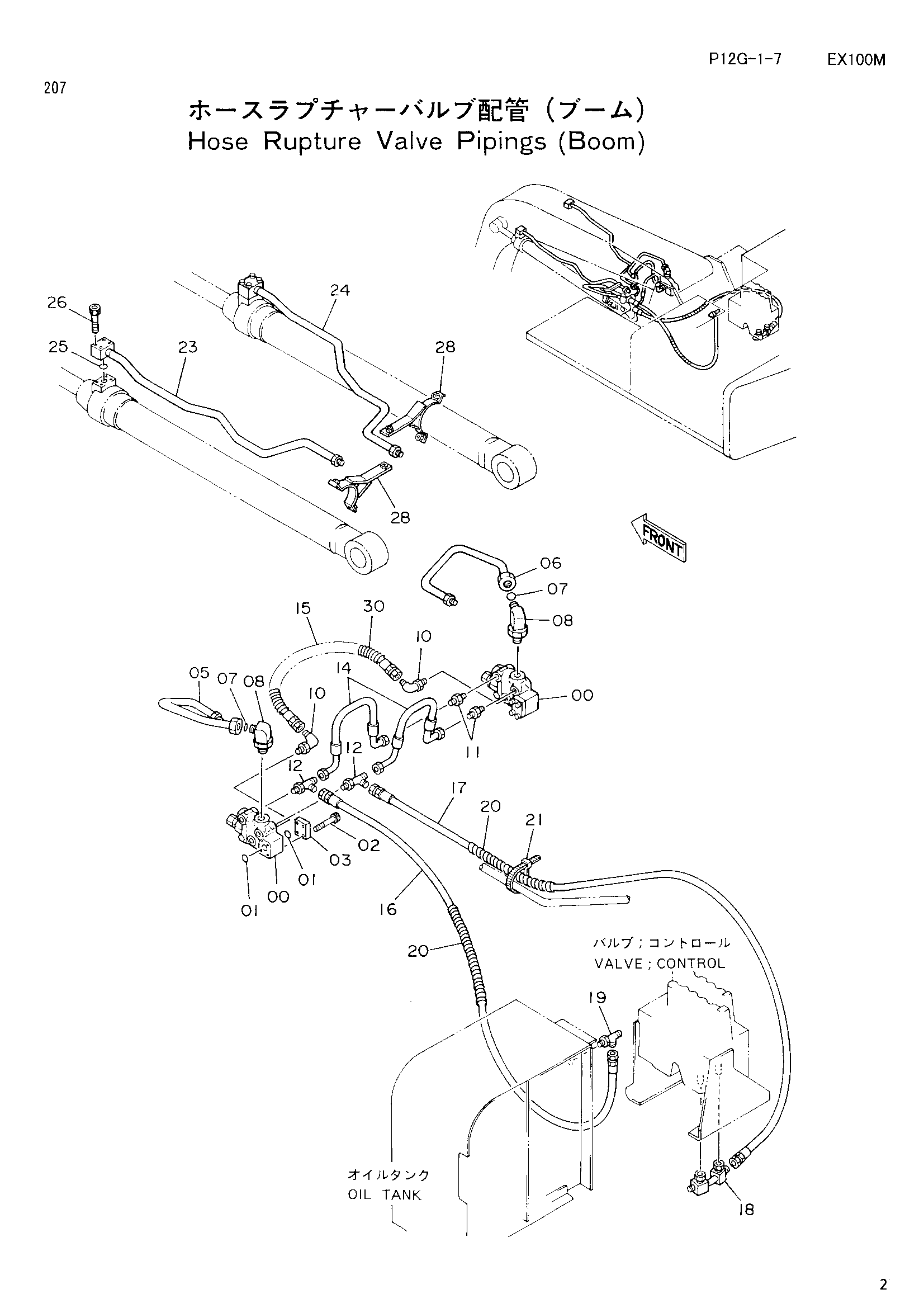

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4201401 | Удерживающий клапан | 2 |
| 01 | A811030 | Уплотнительное кольцо | 4 |
| 02 | M341090 | Болт с внутренним шестигранником | 8 |
| 03 | 4204398 | Пластина | 2 |
| 05 | 8041508 | Трубка | 1 |
| 06 | 8041509 | Трубка | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | 4202404 | Угловой штуцер | 2 |
| 10 | 4156434 | Угловой штуцер | 2 |
| 11 | 4200467 | Адаптер | 2 |
| 12 | 4207300 | Тройник | 2 |
| 14 | 4219315 | Шланг | 2 |
| 15 | 4207963 | Шланг | 1 |
| 16 | 4219367 замена: 4234397 | Нейлоновый шланг | 1 |
| 16 | 4234397 | Шланг | 1 |
| 17 | 4207962 замена: 4234398 | Нейлоновый шланг | 1 |
| 17 | 4234398 | Шланг | 1 |
| 18 | 8039605 | Трубка | 1 |
| 19 | 4205363 | Тройник | 1 |
| 20 | 4133527 | Защитный кожух | 6 |
| 21 | 4055312 | Ленточный зажим | 4 |
| 23 | 8041506 | Трубка | 1 |
| 24 | 8041507 | Трубка | 1 |
| 25 | A811025 | Уплотнительное кольцо | 2 |
| 26 | M340850 | Болт с внутренним шестигранником | 8 |
| 28 | 8041505 | Лента | 2 |
| 30 | 4053603 | Защита шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
