Гидроцилиндр ковша — HITACHI EX100M

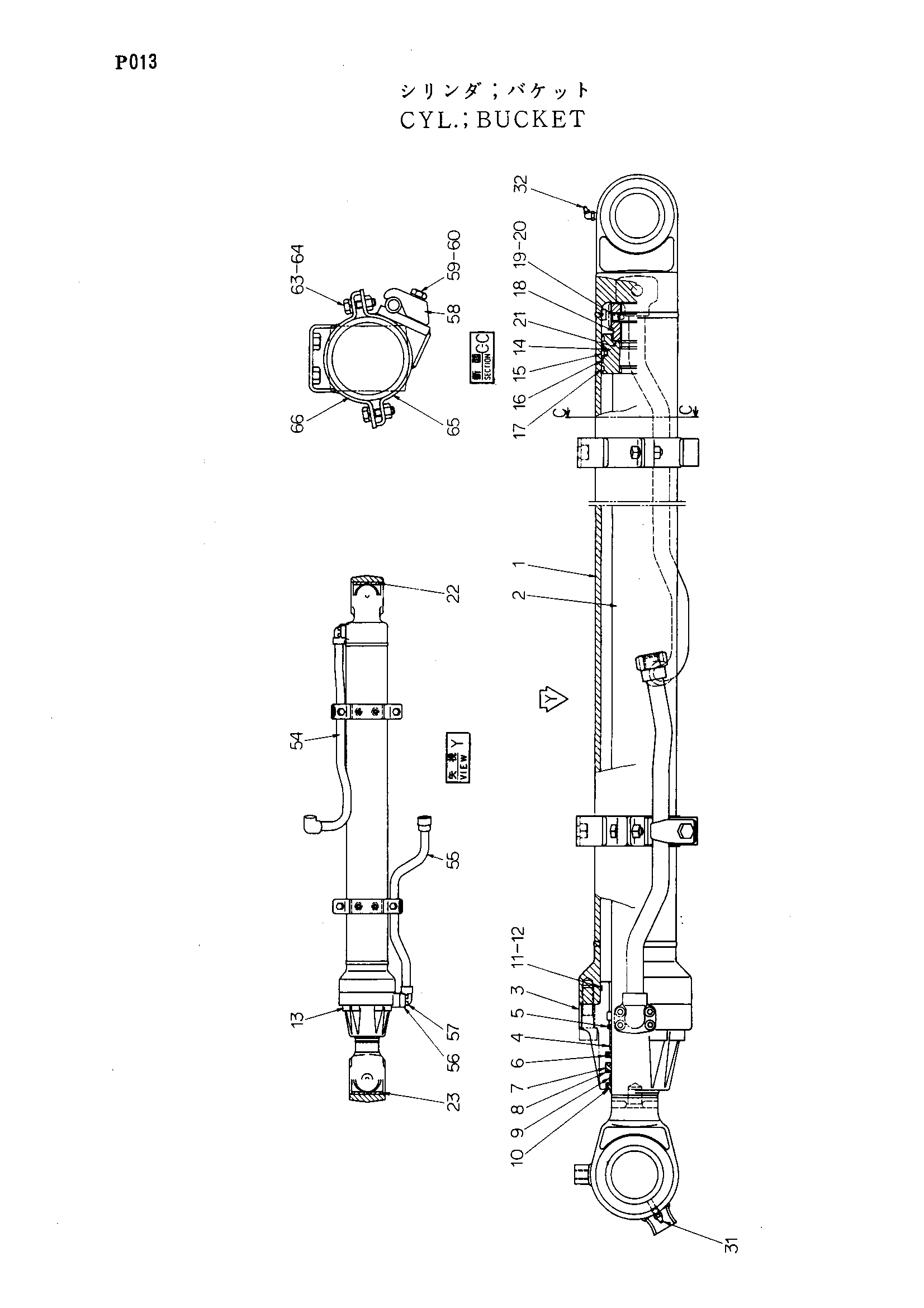

Заводская схема «Гидроцилиндр ковша» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4210534 | Гидроцилиндр ковша | 1 | |
| 1-32 | 4218859 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0334201 | Труба гидроцилиндра | 1 |
| 2 | 0334202 | Шток поршня | 1 |
| 3 | 0310603 | Головка гидроцилиндра | 1 |
| 4 | 0310604 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0225613 | Кольцо | 1 |
| 7 | 0225611 | U-образная манжета | 1 |
| 8 | 0225612 | Опорное кольцо | 1 |
| 9 | 0310605 | Кольцо | 1 |
| 10 | 0225610 | Грязесъёмное кольцо | 1 |
| 11 | A811090 | Уплотнительное кольцо | 1 |
| 12 | 0310606 | Кольцо букк-уп | 1 |
| 13 | 0163406 | Болт с внутренним шестигранником | 8 |
| 14 | 0310607 | Поршень | 1 |
| 15 | 0310608 | Уплотнительное кольцо | 1 |
| 16 | 0310609 | Кольцо | 2 |
| 17 | 0310610 | Кольцо | 2 |
| 18 | 0310611 | Гайка | 1 |
| 19 | 0310612 | Установочный винт | 1 |
| 20 | 0111818 | Стальной шарик | 1 |
| 21 | 0310613 | Регулировочная шайба | 1 |
| 22 | 0310513 | Втулка пальца | 1 |
| 23 | 0174403 | Втулка | 1 |
| 31 | J75481 | Штуцер | 1 |
| 32 | J75581 | Штуцер | 1 |
| 54 | 0334203 | Трубка | 1 |
| 55 | 0334204 | Трубка | 1 |
| 56 | 4509181 | Уплотнительное кольцо | 2 |
| 57 | M340825 | Болт с внутренним шестигранником | 8 |
| 58 | 0310616 | Хомут трубки | 2 |
| 59 | 0310617 | Болт | 2 |
| 60 | A590912 | Пружинная шайба | 2 |
| 63 | 0178820 | Болт | 4 |
| 64 | A590910 | Пружинная шайба | 4 |
| 65 | 0334205 | Лента | 2 |
| 66 | 0334206 | Лента | 2 |
| 100 | 4206342 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
