Рычаг управления (2)(4-рычаг тип) — HITACHI EX100M

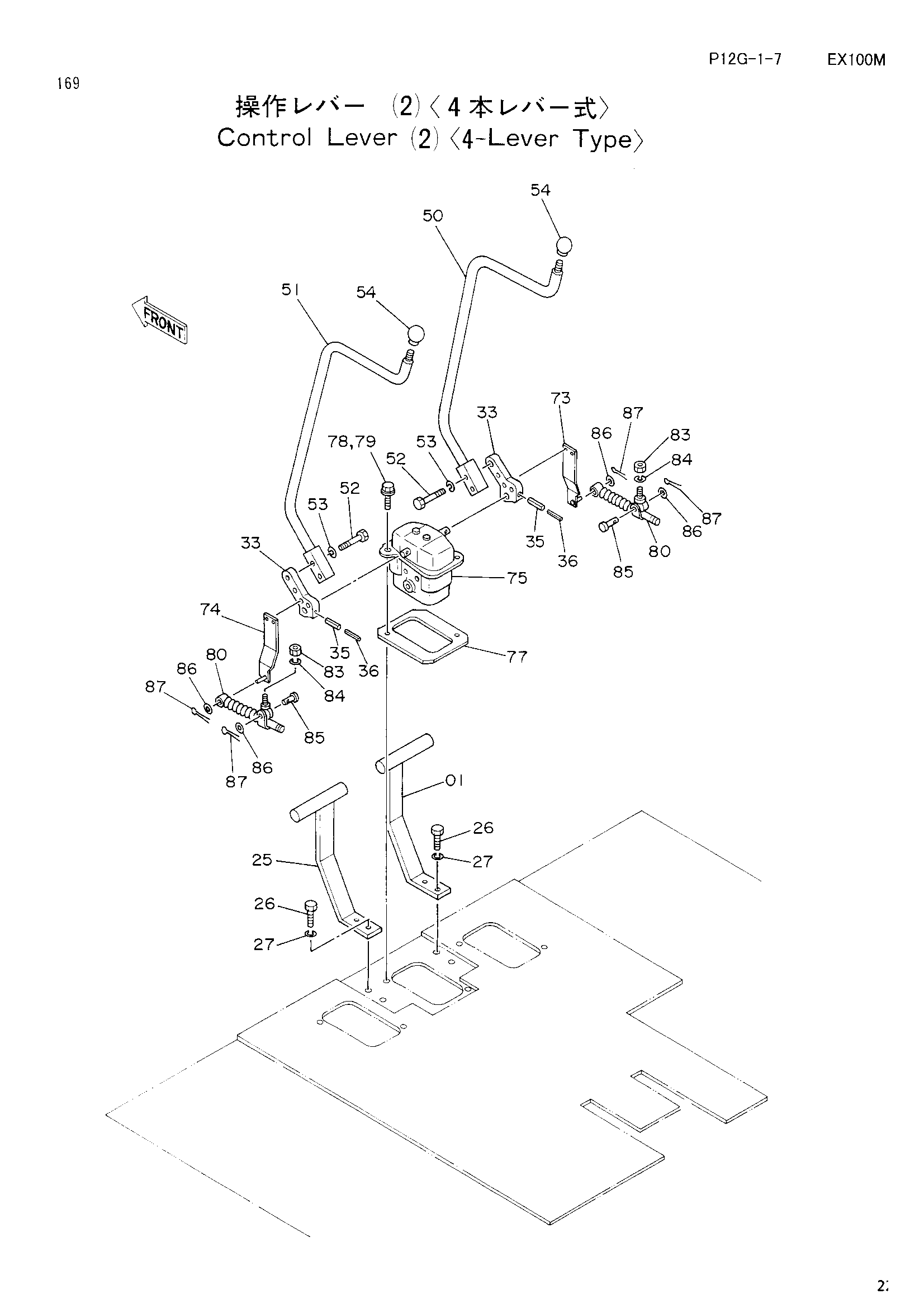

Заводская схема «Рычаг управления (2)(4-рычаг тип)» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8037839 | Опора опора (правый) | 1 |
| 25 | 8037840 | Опора опора (левый) | 1 |
| 26 | J901030 | Болт | 4 |
| 27 | A590910 | Пружинная шайба | 4 |
| 33 | 4204996 | Кронштейн | 2 |
| 35 | 4205318 | Пружинный штифт | 2 |
| 36 | 4205317 | Пружинный штифт | 2 |
| 50 | 8039183 | Рычаг (ход: R) | 1 |
| 51 | 8039182 | Рычаг (ход: L) | 1 |
| 52 | J901045 | Болт | 4 |
| 53 | A590910 | Пружинная шайба | 4 |
| 54 | 4117705 | Рукоятка | 2 |
| 73 | 9728053 | Кронштейн | 1 |
| 74 | 9728065 | Кронштейн | 1 |
| 75 | 9071983 | Пилотный клапан | 1 |
| 77 | 4191969 | Пластина | 1 |
| 78 | J021040 | Болт с шайбой | 2 |
| 78 | J901035 замена: J021040 | Болт | 2 |
| 79 | A590910 | Пружинная шайба | 2 |
| 80 | 4204959 | Амортизатор | 2 |
| 83 | M500807 | Гайка | 2 |
| 84 | A590908 | Пружинная шайба | 2 |
| 85 | 4044928 | Палец | 2 |
| 86 | A590108 | Шайба | 4 |
| 87 | 4022697 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
