Ход трубопроводы — HITACHI EX100M

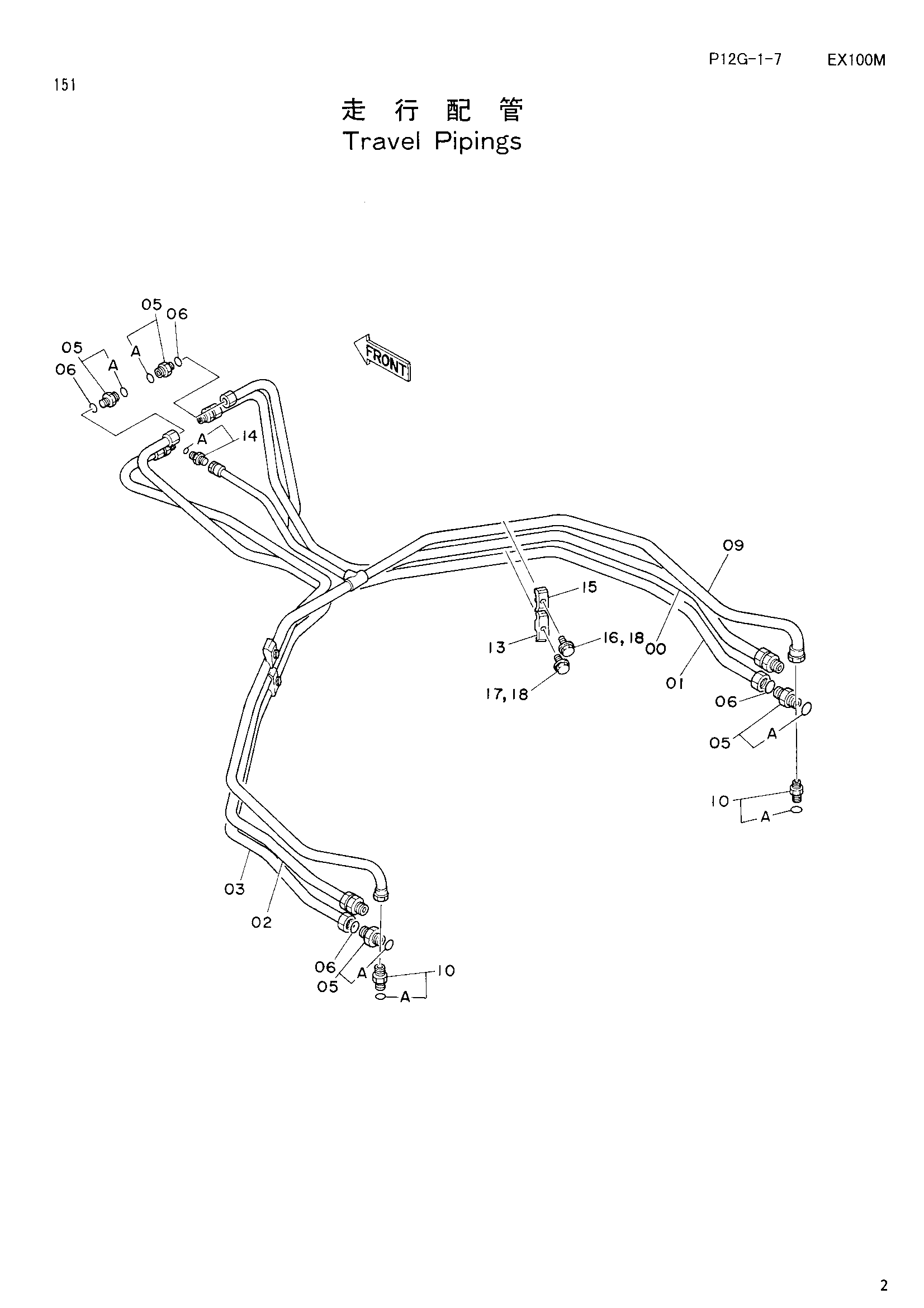

Заводская схема «Ход трубопроводы» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7017965 | Трубка | 1 |
| 01 | 7017966 | Трубка | 1 |
| 02 | 7017967 | Трубка | 1 |
| 03 | 7017968 | Трубка | 1 |
| 05 | 4189619 | Адаптер | 8 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 8 |
| 09 | 7017969 | Трубка дренажный | 1 |
| 10 | 4200466 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4189859 | Хомут трубки | 2 |
| 14 | 4200466 | Адаптер | 1 |
| 14 | 4219324 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4190124 | Хомут трубки | 2 |
| 16 | J011240 | Болт с шайбой | 2 |
| 16 | J901240 замена: J011240 | Болт | 2 |
| 17 | J011245 | Болт с шайбой | 2 |
| 17 | J901245 замена: J011245 | Болт | 2 |
| 18 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
