Основной трубопроводы (3) — HITACHI EX100M

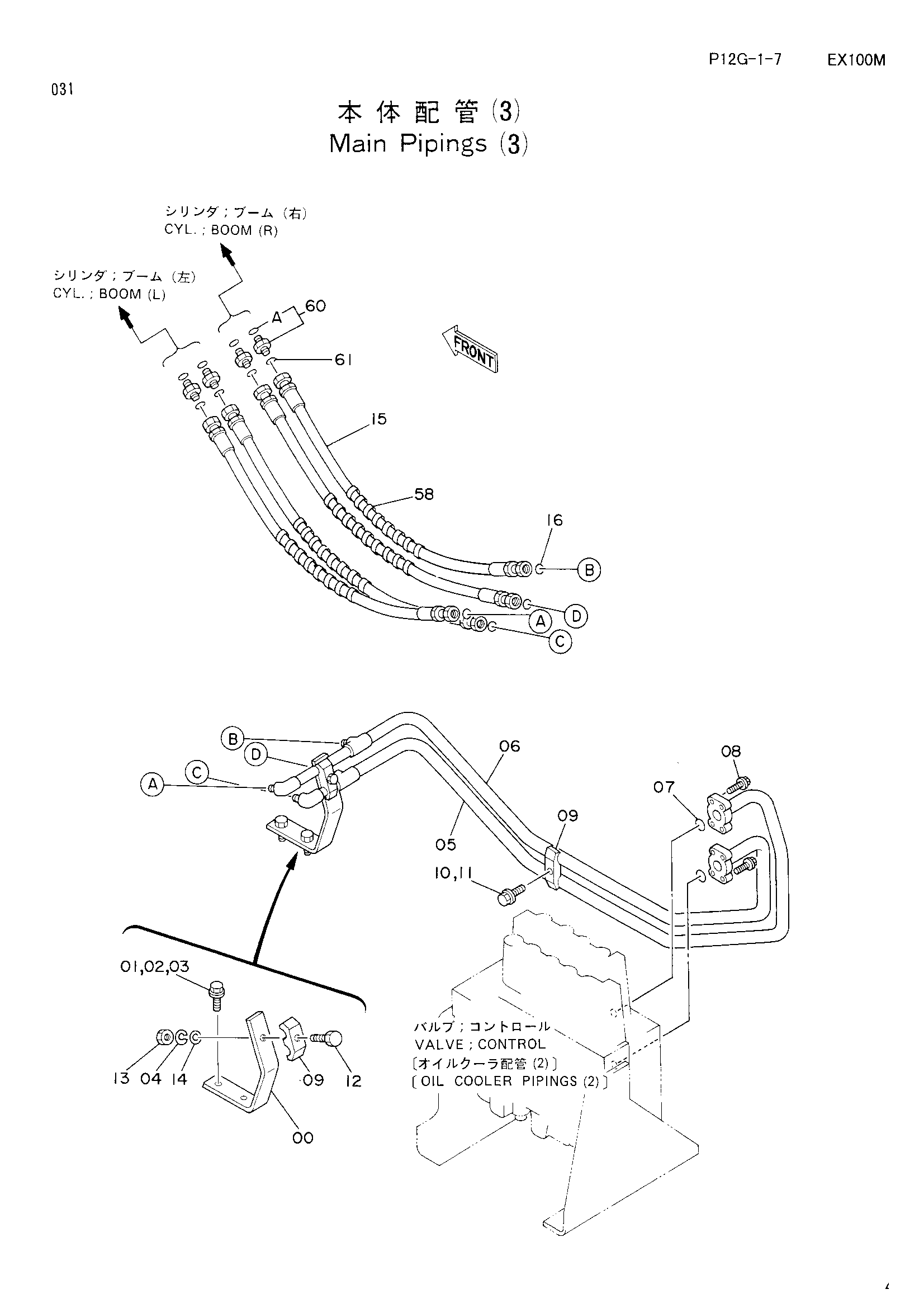

Заводская схема «Основной трубопроводы (3)» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189137 | Опора | 1 |
| 01 | J021225 | Болт с шайбой | 2 |
| 01 | J901225 замена: J021225 | Болт | 2 |
| 02 | A590912 | Пружинная шайба | 2 |
| 03 | A590112 | Шайба | 2 |
| 04 | A590912 | Пружинная шайба | 1 |
| 05 | 8035495 | Трубка | 1 |
| 06 | 8035496 | Трубка | 1 |
| 07 | 4506420 | Уплотнительное кольцо | 2 |
| 08 | M340825 | Болт с внутренним шестигранником | 8 |
| 09 | 4189858 | Хомут трубки | 2 |
| 10 | J011250 | Болт с шайбой | 1 |
| 10 | J901250 замена: J011250 | Болт | 1 |
| 11 | A590912 | Пружинная шайба | 1 |
| 12 | J901260 | Болт | 1 |
| 13 | J950012 | Гайка | 1 |
| 14 | A590112 | Шайба | 1 |
| 15 | 4188986 | Шланг | 4 |
| 16 | 4138938 | Уплотнительное кольцо | 4 |
| 58 | 4044420 | Защитный кожух | 4 |
| 60 | 4189602 | Адаптер | 4 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4138938 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
