Электрооборудование (4)<SDX> — HITACHI EX100M

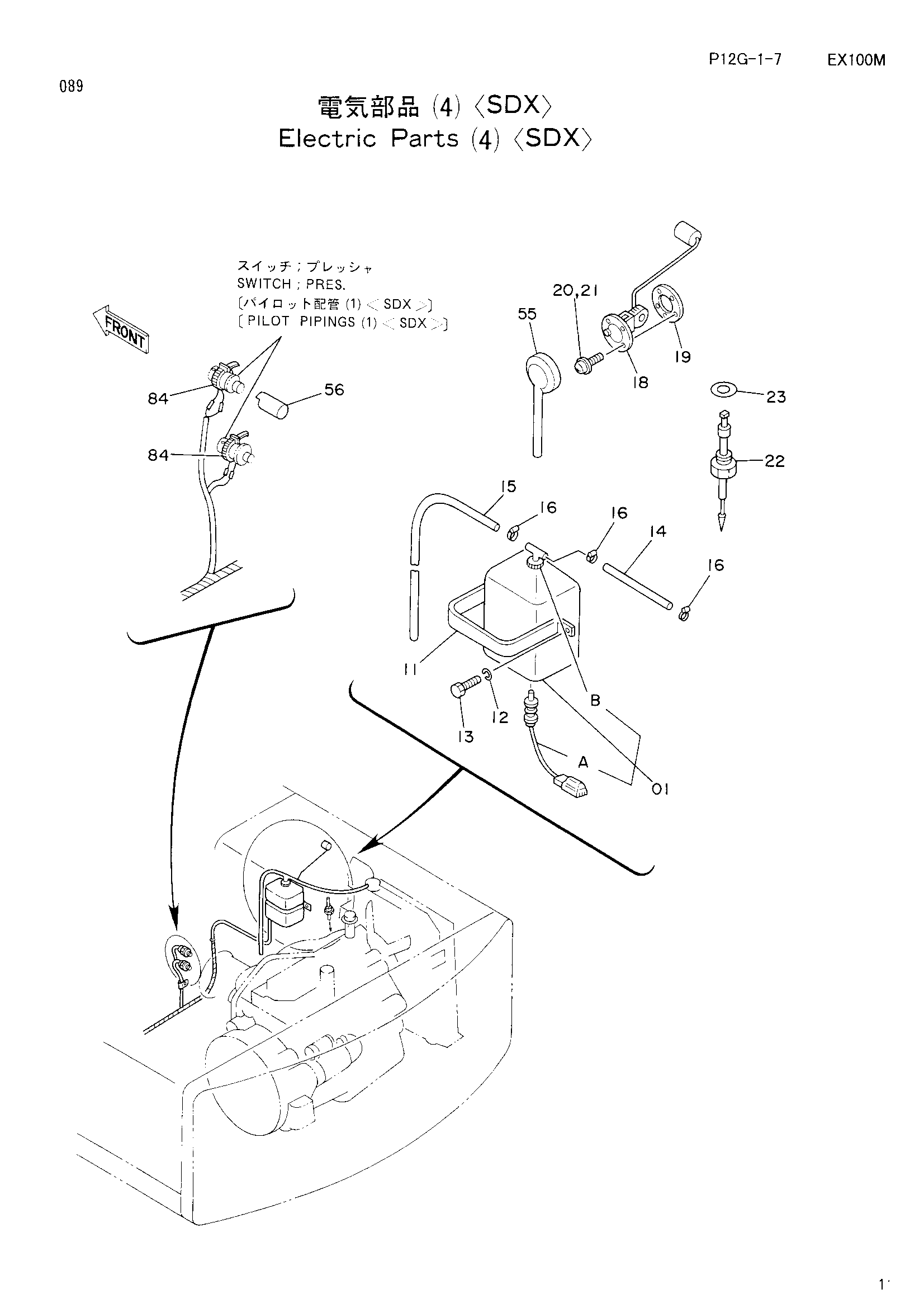

Заводская схема «Электрооборудование (4)<SDX>» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4130139 | Бак воды | 1 |
| 01A | 4153251 | Выключатель уровень | 1 |
| 01B | 4153250 | Колпачок | 1 |
| 11 | 4180555 | Хомут | 1 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J901016 | Болт | 2 |
| 14 | 4188558 | Водяной шланг | 1 |
| 15 | 4142844 | Виниловый шланг | 1 |
| 16 | 4508575 | Хомут шланга | 3 |
| 18 | 4201926 | Поплавок | 1 |
| 19 | 4504289 | Манжета | 1 |
| 20 | J450510 | Винт с шайбой | 5 |
| 20 | M430510 замена: J450510 | Винт | 5 |
| 21 | A590905 | Пружинная шайба | 5 |
| 22 | 4201927 | Выключатель уровень | 1 |
| 23 | 4157648 | Уплотнительная шайба | 1 |
| 55 | 4207240 | Колпачок | 1 |
| 56 | 4207239 | Колпачок | 1 |
| 84 | 4055311 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
