Пилотный трубопроводы (3-2) — HITACHI EX100M

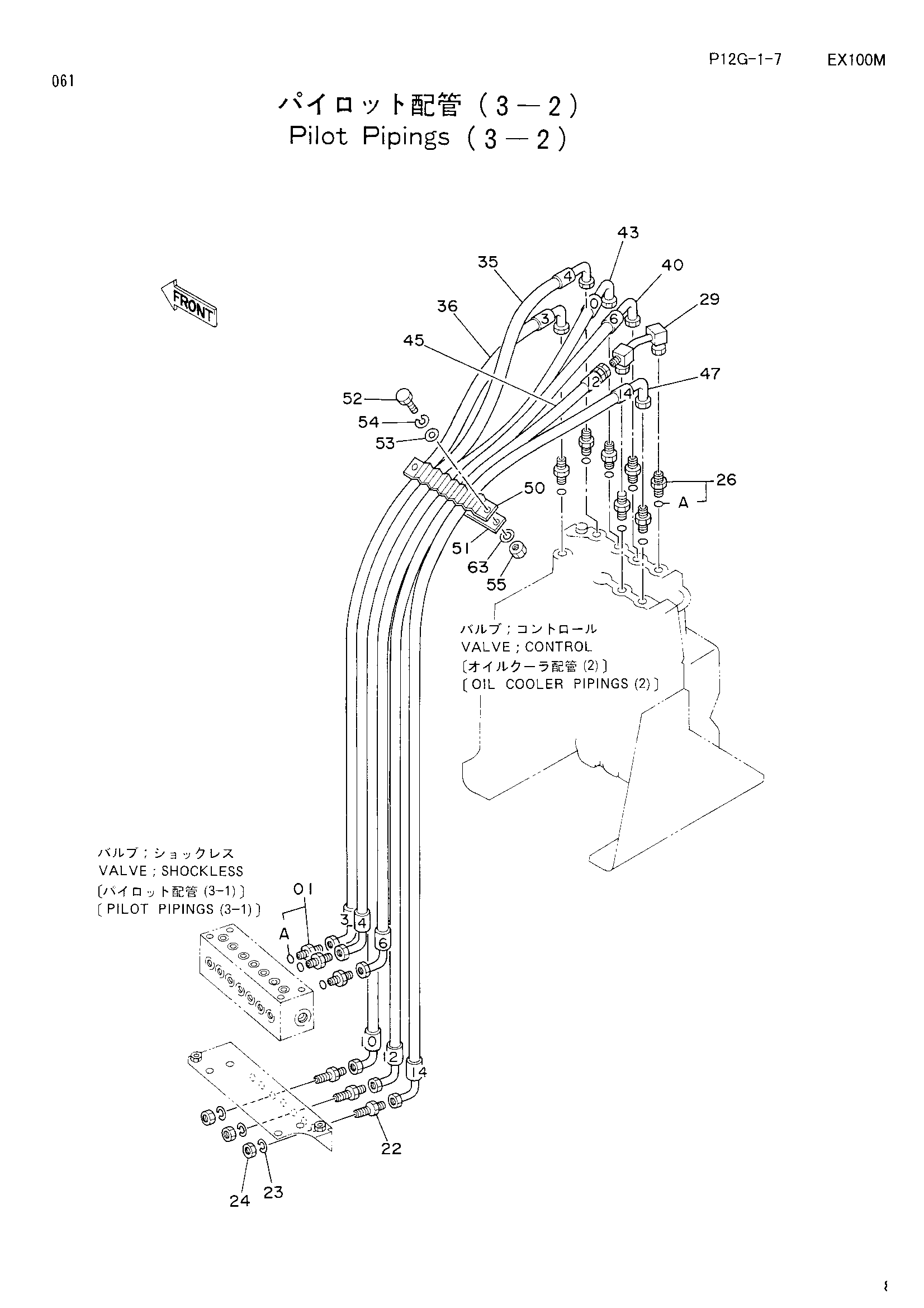

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4202532 | Адаптер | 3 |
| 23 | A590916 | Пружинная шайба | 3 |
| 24 | 4202531 | Гайка | 3 |
| 26 | 4202422 | Адаптер | 7 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4203115 | Нейлоновый шланг (4) | 1 |
| 36 | 4203116 | Нейлоновый шланг (3) | 1 |
| 40 | 4203117 | Нейлоновый шланг (6) | 1 |
| 43 | 4203119 | Нейлоновый шланг (10) | 1 |
| 45 | 4204196 | Нейлоновый шланг (12) | 1 |
| 47 | 4203121 | Нейлоновый шланг (14) | 1 |
| 50 | 9727639 | Хомут шланга | 1 |
| 51 | 9727637 | Пластина | 1 |
| 52 | J901035 | Болт | 2 |
| 53 | A590110 | Шайба | 2 |
| 54 | A590910 | Пружинная шайба | 2 |
| 55 | J950010 | Гайка | 2 |
| 63 | A590110 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
