Воздушный фильтр — HITACHI EX100M

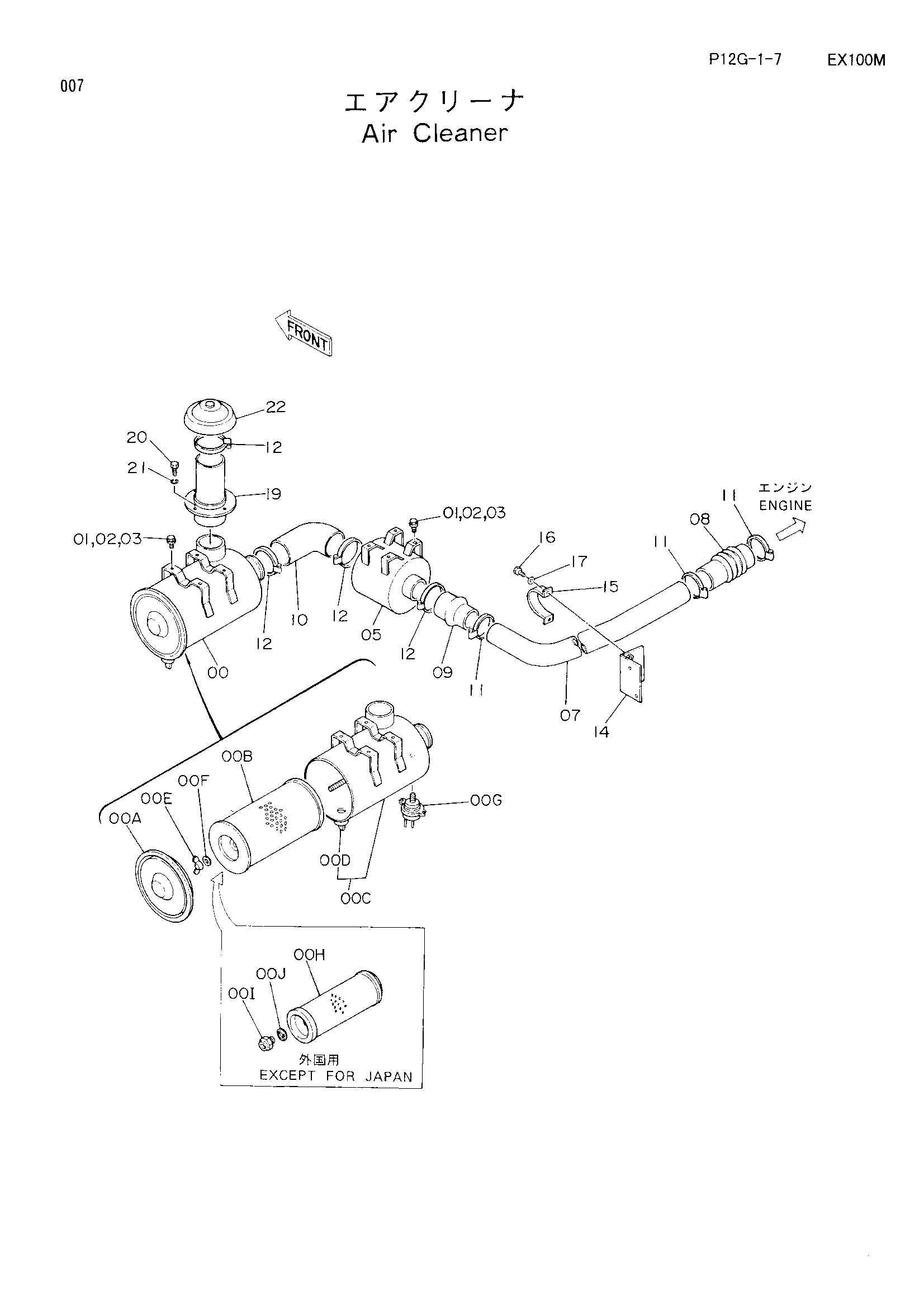

Заводская схема «Воздушный фильтр» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4206549 | Крышка | 1 |
| 00A-G | 4187418 | Фильтр воздушный в сборе | 1 |
| 00A-J | 4209598 | Фильтр воздушный в сборе | 1 |
| 00B | 4206099 | Элемент | 1 |
| 00C | 4206550 | Корпус | 1 |
| 00D | 4206552 | Клапан | 1 |
| 00E | 4178405 | Гайка винг | 1 |
| 00F | 4178404 | Манжета | 1 |
| 00G | 4148963 | Индикатор | 1 |
| 00H | 4209590 | Элемент | 1 |
| 00I | 4178406 | Гайка | 1 |
| 00J | 4178404 | Манжета(екскепт для джапан) | 1 |
| 01 | J020820 | Болт с шайбой | 8 |
| 01 | J900820 замена: J020820 | Болт | 8 |
| 02 | A590908 | Пружинная шайба | 8 |
| 03 | A590108 | Шайба | 8 |
| 05 | 4166118 | Глушитель | 1 |
| 07 | 4199887 | Трубка впускной | 1 |
| 08 | 3000508 | Шланг | 1 |
| 09 | 4152724 замена: 4215718 | Переходник | 1 |
| 09 | 4215718 | Воздушный шланг | 1 |
| 10 | 4196669 | Резиновый шланг | 1 |
| 11 | 4504491 | Хомут шланга | 3 |
| 12 | 4507512 | Хомут шланга | 4 |
| 14 | 8036619 | Кронштейн | 1 |
| 15 | 4037694 | Зажим трубка | 1 |
| 16 | J900820 | Болт | 2 |
| 17 | A590108 | Шайба | 2 |
| 19 | 9723885 | Трубка | 1 |
| 20 | J901020 | Болт | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 22 | 4186284 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
