Топливный бак — HITACHI EX100M

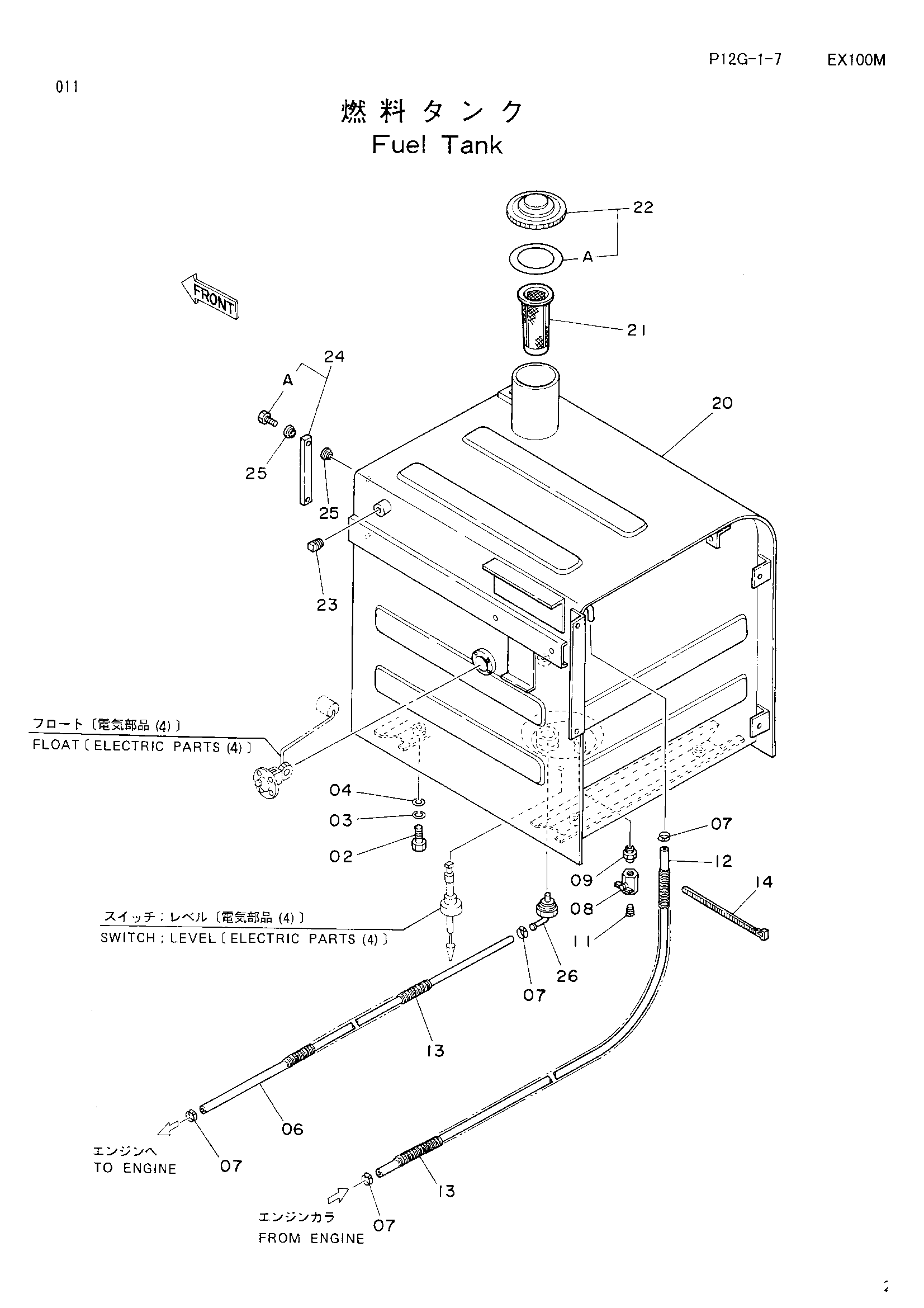

Заводская схема «Топливный бак» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J901640 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | 4114405 | Шайба | 4 |
| 06 | 4075190 | Топливный шланг | 1 |
| 07 | 4514700 | Зажим шланг | 4 |
| 08 | 4216448 | Кран | 1 |
| 09 | J70782 | Адаптер | 1 |
| 11 | 94-2022 | Пробка | 1 |
| 12 | 4201770 | Топливный шланг | 1 |
| 13 | 4188524 | Трубка | 2 |
| 14 | 4055312 | Зажим | 2 |
| 20 | 6007799 | Топливный бак | 1 |
| 21 | 4121496 | Фильтр | 1 |
| 22 | 4188409 | Колпачок | 1 |
| 22A | 4168820 | Манжета резиновый | 1 |
| 23 | 94-2024 | Пробка | 1 |
| 24 | 8033923 | Указатель уровня | 1 |
| 24A | 4100967 | Болт | 2 |
| 25 | 449558 | Уплотнительная шайба | 4 |
| 26 | 9726772 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
