Поддерживающий каток — HITACHI EX100M

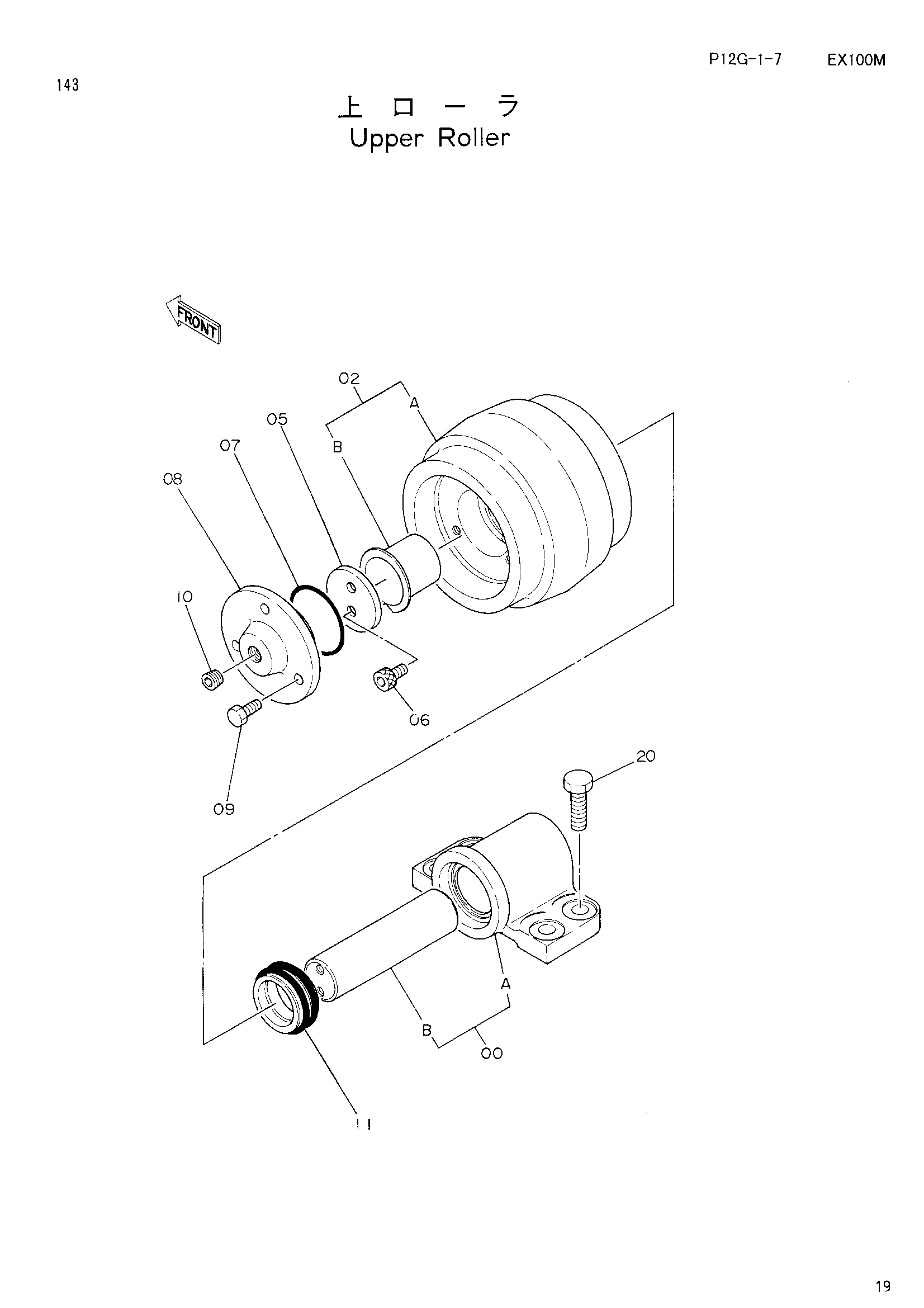

Заводская схема «Поддерживающий каток» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9074473 замена: 4282842 | Кронштейн в сборе | 1 |
| 00 | 9074473 замена: 9105753 | Кронштейн в сборе | 1 |
| 00 | 9074473 замена: M351018 | Кронштейн в сборе | 1 |
| 00 | 9105753 | Кронштейн в сборе | 1 |
| 00-11 | 9062404 замена: 9105749 | Каток верхний в сборе | 4 |
| 00-11 | 9105749 | Каток верхний в сборе | 4 |
| 02 | 9074431 | Каток (с втулка) | 1 |
| 02A | 3032807 | Ролик | 1 |
| 02B | 4176382 | Втулка | 1 |
| 05 | 4175878 | Шайба | 1 |
| 05 | 4282842 | Шайба | 1 |
| 06 | M340814 | Болт с внутренним шестигранником | 2 |
| 06 | M351018 | Болт с внутренним шестигранником | 2 |
| 07 | A810065 | Уплотнительное кольцо | 1 |
| 08 | 4176381 | Крышка | 1 |
| 09 | J901022 | Болт | 3 |
| 10 | 94-2011 | Пробка | 1 |
| 11 | 4110358 замена: 4176380 | Комплект уплотнений | 1 |
| 11 | 4176380 | Комплект уплотнений | 1 |
| 20 | J901632 | Болт | 16 |
| 20 | J901635 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
