Управление короб (правый)<SDX> — HITACHI EX100M

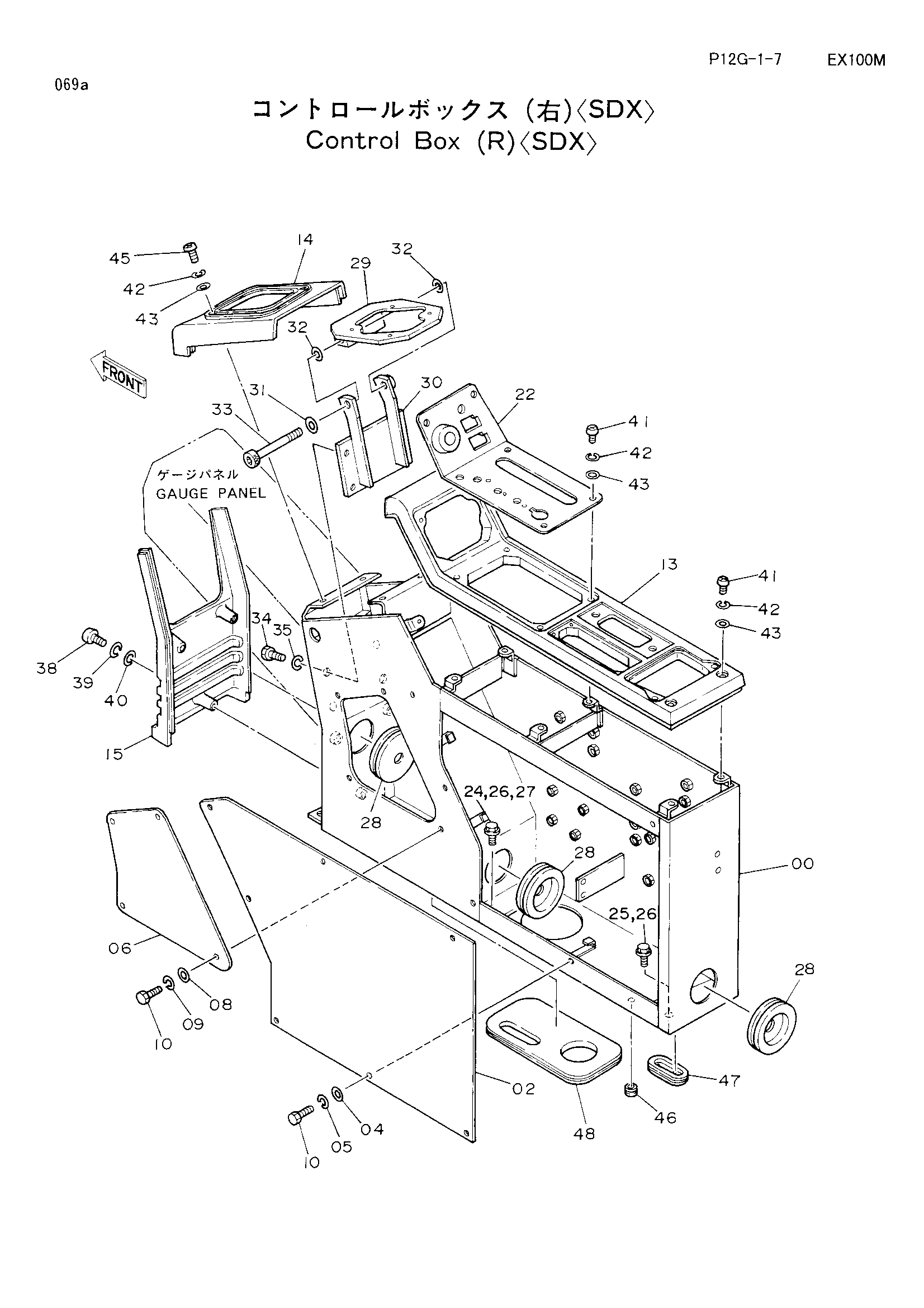

Заводская схема «Управление короб (правый)<SDX>» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6008362 | Стойка | 1 |
| 00 | 6008796 | Стойка | 1 |
| 00 | 6009660 | Стойка | 1 |
| 02 | 3037903 | Крышка | 1 |
| 04 | 4144838 | Шайба | 7 |
| 05 | A590906 | Пружинная шайба | 7 |
| 06 | 4191972 | Крышка | 1 |
| 08 | A590106 | Плоская шайба | 4 |
| 09 | A590906 | Пружинная шайба | 4 |
| 10 | J900614 | Болт | 11 |
| 13 | 5002033 | Панель | 1 |
| 14 | 1010966 | Крышка | 1 |
| 15 | 1010899 | Крышка | 1 |
| 22 | 3045260 | Панель | 1 |
| 22 | 8038238 замена: 3045260 | Панель | 1 |
| 24 | J021030 | Болт с шайбой | 1 |
| 24 | J901025 замена: J021030 | Болт | 1 |
| 25 | J011030 | Болт с шайбой | 5 |
| 25 | J901025 замена: J011030 | Болт | 5 |
| 26 | A590910 | Пружинная шайба | 6 |
| 27 | A590110 | Шайба | 1 |
| 28 | 4161992 | Резиновая втулка | 3 |
| 29 | 8038103 | Кронштейн | 1 |
| 29-33 | 9076592 | Кронштейн в сборе | 1 |
| 30 | 8038102 | Кронштейн | 1 |
| 31 | A590112 | Шайба | 1 |
| 32 | 4191947 | Регулировочная шайба | 2 |
| 33 | M341200 | Болт с внутренним шестигранником | 1 |
| 34 | J901020 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 38 | J850640 | Винт | 3 |
| 39 | J251006 | Пружинная шайба | 3 |
| 40 | J250006 | Плоская шайба | 3 |
| 41 | J850616 | Винт | 8 |
| 42 | J251006 | Пружинная шайба | 12 |
| 43 | J250006 | Плоская шайба | 12 |
| 45 | J850620 | Винт | 4 |
| 46 | 487081 | Резиновая втулка | 1 |
| 47 | 4205083 | Резиновая втулка | 1 |
| 48 | 4200658 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
