Гусеничная рама — HITACHI EX100M

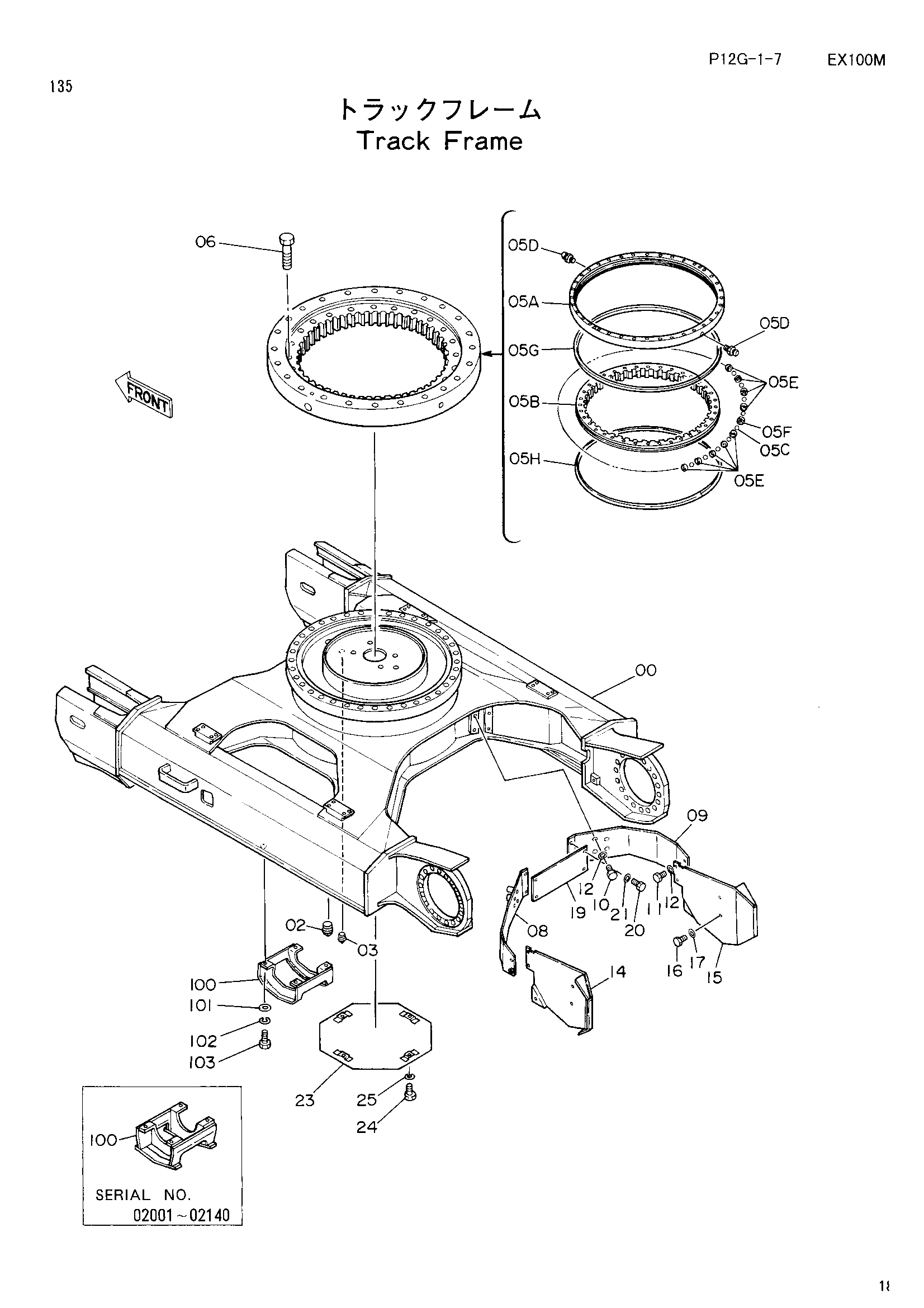

Заводская схема «Гусеничная рама» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002021 | Гусеничная рама | 1 |
| 02 | J75214 | Пробка | 1 |
| 03 | 94-2024 | Пробка | 1 |
| 05A-H | 6008417 замена: 9098995 | Подшипник. поворот в сборе | 1 |
| 05A-H | 9098995 | Подшипник. поворот в сборе | 1 |
| 05C | 4127741 | Шарик (1=109 детали) | 1 |
| 05D | J75481 | Штуцер | 2 |
| 05E | 4127708 | Опора | 99 |
| 05F | 4127707 | Опора | 10 |
| 05G | 4188127 | Уплотнение | 1 |
| 05H | 4188128 | Уплотнение | 1 |
| 06 | J931600 | Болт | 36 |
| 08 | 7017973 | Крышка | 1 |
| 09 | 7017972 | Крышка | 1 |
| 10 | J901255 | Болт | 4 |
| 11 | J901225 | Болт | 2 |
| 12 | 449490 | Шайба | 6 |
| 14 | 7017971 | Крышка (левый) | 1 |
| 15 | 7017970 | Крышка (правый) | 1 |
| 16 | J901225 | Болт | 8 |
| 17 | 449490 | Шайба | 8 |
| 19 | 4199243 | Крышка | 1 |
| 20 | J901225 | Болт | 4 |
| 21 | 449490 | Шайба | 4 |
| 23 | 8029172 | Крышка | 1 |
| 24 | J901025 | Болт | 4 |
| 25 | J217083 | Шайба | 4 |
| 100 | 8037320 замена: 8045050 | Защитный кожух | 2 |
| 100 | 8045050 | Защитный кожух | 2 |
| 101 | 4114405 | Шайба | 8 |
| 102 | A590916 | Пружинная шайба | 8 |
| 103 | 4219313 | Болт | 8 |
| 103 | J931645 замена: 4219313 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
