Удлинённый рукоять (2.8M) — HITACHI EX100M

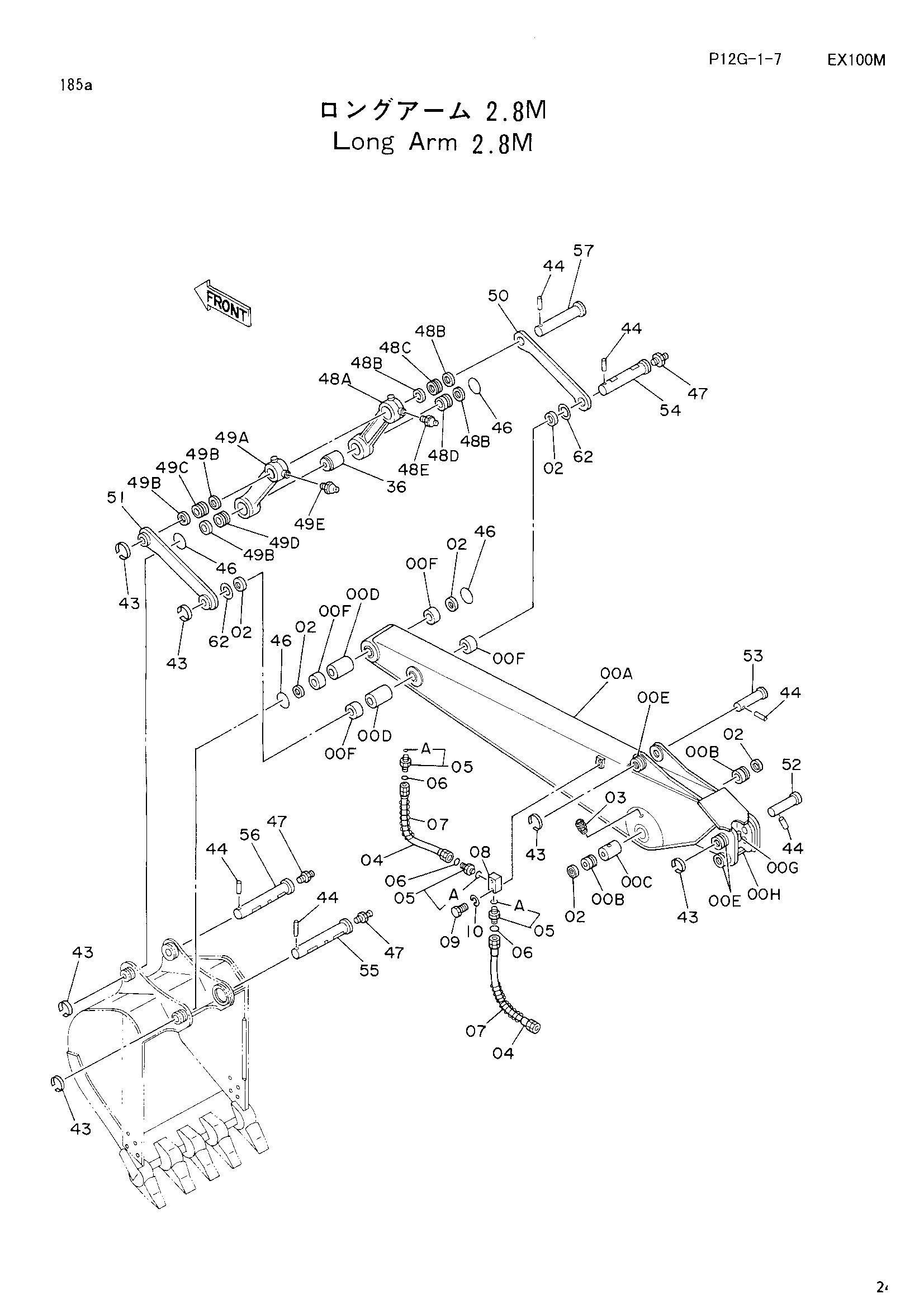

Заводская схема «Удлинённый рукоять (2.8M)» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6008227 | Рукоять | 1 |
| 00A-H | 8037385 | Рукоять в сборе | 1 |
| 00B | 4188449 | Втулка | 2 |
| 00C | 4128972 | Трубка | 1 |
| 00D | 4124575 | Трубка | 2 |
| 00E | 4197033 | Ограничитель | 3 |
| 00F | 4196558 | Втулка | 4 |
| 00G | 4167833 | Пластина | 2 |
| 00H | 4167832 | Пластина | 2 |
| 02 | 4065687 | Пылезащитное уплотнение | 6 |
| 03 | J75481 | Штуцер | 2 |
| 04 | 4205337 | Шланг | 4 |
| 05 | 4189602 | Адаптер | 6 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4138938 | Уплотнительное кольцо | 6 |
| 07 | 4053607 | Защитный кожух | 4 |
| 08 | 3038876 | Блок | 2 |
| 09 | J901060 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 36 | 4065885 | Проставка | 1 |
| 43 | 4065688 | Кольцо | 6 |
| 44 | 4065689 | Палец | 6 |
| 46 | 4152726 | Уплотнительное кольцо | 4 |
| 47 | J75481 | Штуцер | 3 |
| 48A | 2024315 | Тяга | 1 |
| 48A-E | 8038217 | Тяга в сборе (правый) | 1 |
| 48B | 4065687 | Пылезащитное уплотнение | 3 |
| 48C | 4196557 | Втулка | 1 |
| 48D | 4196558 | Втулка | 1 |
| 48E | J75481 | Штуцер | 1 |
| 49A | 2024316 | Тяга | 1 |
| 49A-E | 8038218 | Тяга в сборе (левый) | 1 |
| 49B | 4065687 | Пылезащитное уплотнение | 3 |
| 49C | 4196557 | Втулка | 1 |
| 49D | 4196558 | Втулка | 1 |
| 49E | J75481 | Штуцер | 1 |
| 50 | 4199119 | Тяга (правый) | 1 |
| 51 | 9727188 | Тяга (левый) | 1 |
| 52 | 3037078 | Палец | 1 |
| 52 | 3039165 | Палец | 1 |
| 53 | 3037078 | Палец | 1 |
| 54 | 3037079 | Палец | 1 |
| 55 | 3037080 | Палец | 1 |
| 56 | 3037081 | Палец | 1 |
| 57 | 3037082 | Палец | 1 |
| 62 | 4075357 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
