Кабина группа (4-рычаг тип) — HITACHI EX100M

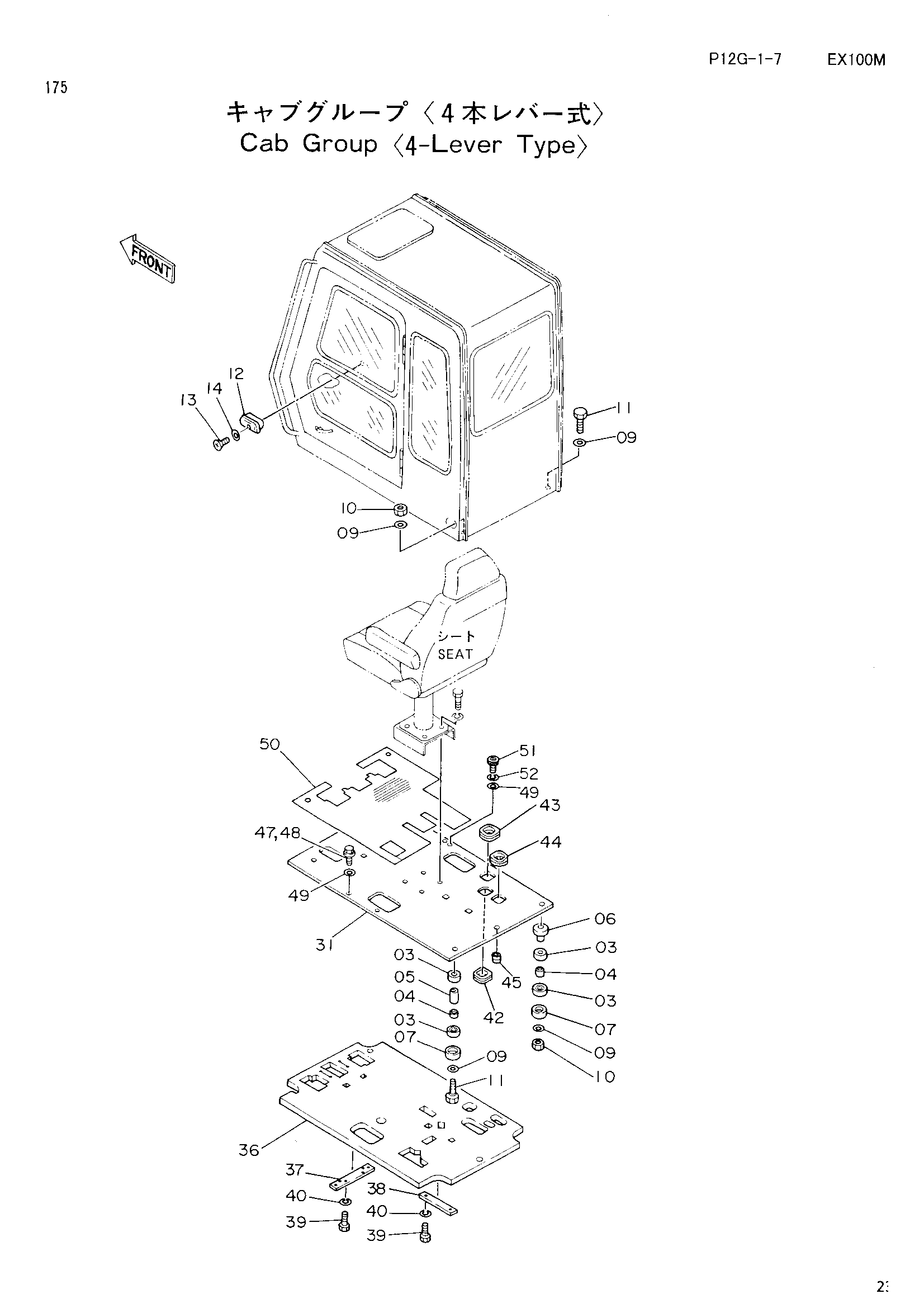

Заводская схема «Кабина группа (4-рычаг тип)» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4200084 | Резиновая прокладка | 8 |
| 04 | 4200085 | Резиновая прокладка | 4 |
| 05 | 4200086 | Проставка | 3 |
| 06 | 9727615 | Ограничитель | 1 |
| 07 | 4185675 | Ограничитель | 4 |
| 09 | 4114405 | Шайба | 8 |
| 10 | M660016 | U-образная гайка | 4 |
| 11 | 4203189 | Болт | 4 |
| 12 | 4146719 | Асхтрай | 1 |
| 13 | M430510 | Винт | 2 |
| 14 | A590105 | Шайба | 2 |
| 31 | 6008562 | Пластина | 1 |
| 36 | 2024676 | Стекло воол | 1 |
| 37 | 4205043 | Пластина | 1 |
| 38 | 4204646 | Пластина | 1 |
| 39 | J901020 | Болт | 4 |
| 39 | J901025 замена: J901020 | Болт | 4 |
| 40 | A590910 | Пружинная шайба | 4 |
| 42 | 4205080 | Резиновая втулка | 1 |
| 43 | 4205081 | Резиновая втулка | 1 |
| 44 | 4205082 | Резиновая втулка | 1 |
| 45 | 4205084 | Резиновая втулка | 1 |
| 47 | J011030 | Болт с шайбой | 2 |
| 47 | J901030 замена: J011030 | Болт | 2 |
| 48 | A590910 | Пружинная шайба | 2 |
| 49 | 4114402 | Шайба | 4 |
| 50 | 3038505 | Коврик пола | 1 |
| 51 | 4208498 | Болт с внутренним шестигранником | 2 |
| 52 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
