Гидромотор (ход) — HITACHI EX100M

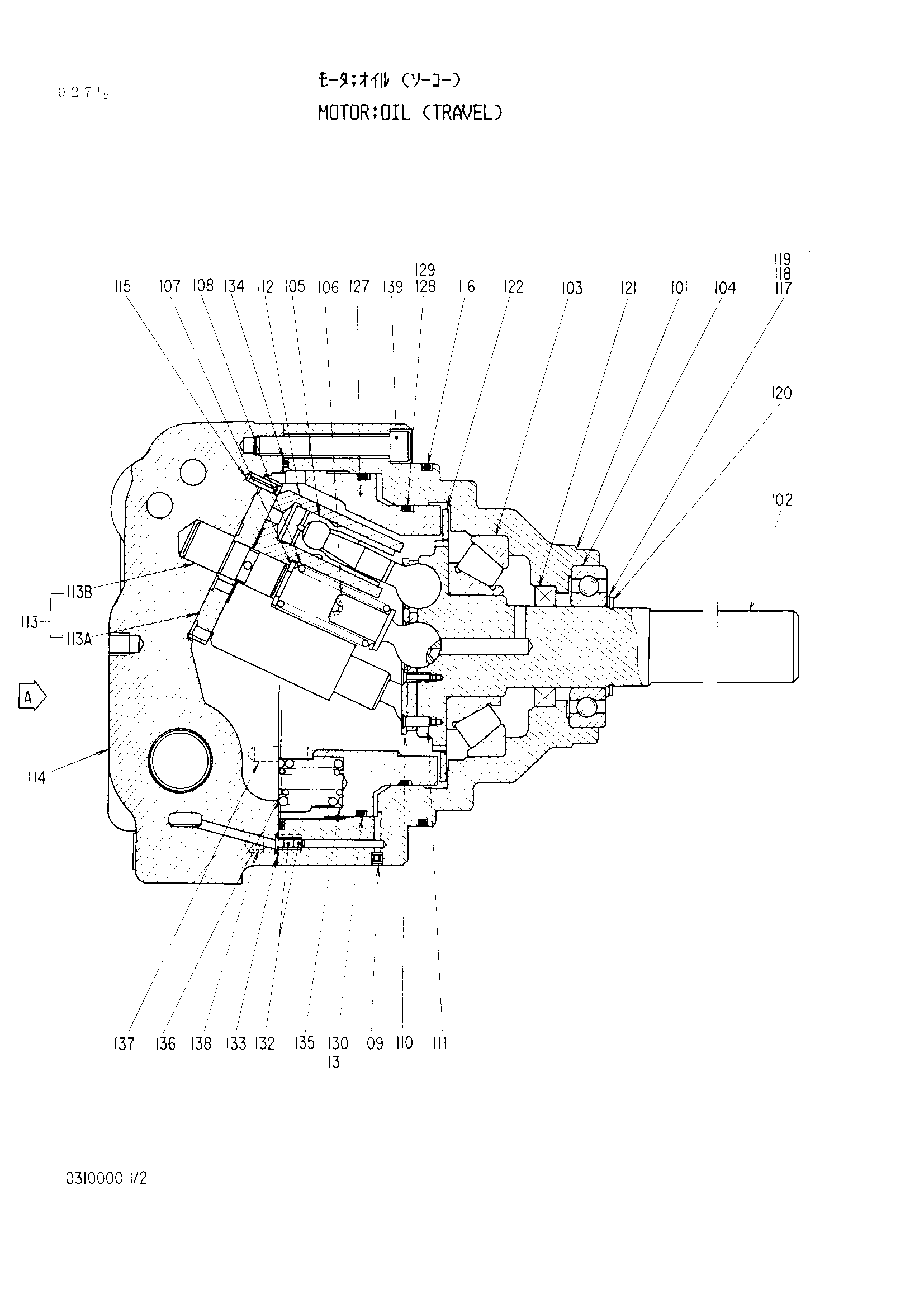

Заводская схема «Гидромотор (ход)» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4206274 | Гидромотор | 1 | |
| 102 | 0310001 | Вал | 1 |
| 103 | 0310002 | Роликовый подшипник | 1 |
| 104 | 0310003 | Шариковый подшипник | 1 |
| 106 | 0124006 | Шток пусх | 1 |
| 107 | 0310004 | Седло пружины | 1 |
| 108 | 0310005 | Пружина | 1 |
| 111 | 0310006 | Винт | 14 |
| 113 | 0310007 | Пластина в сборе | 1 |
| 115 | 988975 | Пружинный штифт | 1 |
| 116 | 0310008 | Уплотнительное кольцо | 1 |
| 117 | 0310009 | Втулка | 1 |
| 118 | 0310010 | Регулировочная шайба | 3 |
| 119 | 0310011 | Регулировочная шайба | 3 |
| 120 | 0310012 | Стопорное кольцо | 1 |
| 121 | 0158821 | Масляное уплотнение | 1 |
| 122 | 0310013 | Дисковый | 1 |
| 127 | 0310014 | Поршень | 1 |
| 128 | 0310015 | Уплотнительное кольцо | 1 |
| 129 | 0310016 | Опорное кольцо | 1 |
| 130 | 0310017 | Уплотнительное кольцо | 1 |
| 131 | 0310018 | Опорное кольцо | 1 |
| 133 | 4506407 | Уплотнительное кольцо | 1 |
| 134 | 0310019 | Уплотнительное кольцо | 1 |
| 135 | 0310020 | Пружина | 6 |
| 136 | 0310021 | Пружина | 6 |
| 137 | 0251318 | Палец | 2 |
| 138 | 0251319 | Палец | 2 |
| 139 | 4104453 | Болт с внутренним шестигранником | 12 |
| 140 | 0310022 | Предохранительный клапан | 2 |
| 140J | 0111804 | Уплотнительное кольцо | 1 |
| 140K | 999867 | Уплотнительное кольцо | 1 |
| 140L | 4040814 | Опорное кольцо | 2 |
| 140N | 4140470 | Уплотнительное кольцо | 1 |
| 140O | 4040813 | Опорное кольцо | 1 |
| 140Q | 985099 | Уплотнительное кольцо | 1 |
| 140R | 0310023 | Опорное кольцо | 2 |
| 141 | 0310024 | Пробка | 2 |
| 142 | 4509180 | Уплотнительное кольцо | 2 |
| 144 | 0251401 | Обратный клапан | 2 |
| 145 | 0251402 | Пружина | 2 |
| 148 | 0251404 | Седло пружины | 2 |
| 149 | 0251405 | Пробка | 2 |
| 150 | 4506418 | Уплотнительное кольцо | 2 |
| 151 | 0310026 | Колпачок в сборе | 2 |
| 151A | 0310027 | Колпачок | 1 |
| 151B | A811040 | Уплотнительное кольцо | 1 |
| 151C | M341036 | Болт с внутренним шестигранником | 4 |
| 151D | 0111707 | Стальной шарик | 1 |
| 151E | 0251407 | Пружина | 1 |
| 151F | 4506408 | Уплотнительное кольцо | 1 |
| 151G | 0251408 | Пробка | 1 |
| 151H | 94-2011 | Пробка | 1 |
| 154 | 0310028 | Дроссель | 2 |
| 300 | 0217408 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
