Гусеничная цепь (960A) — HITACHI EX100M

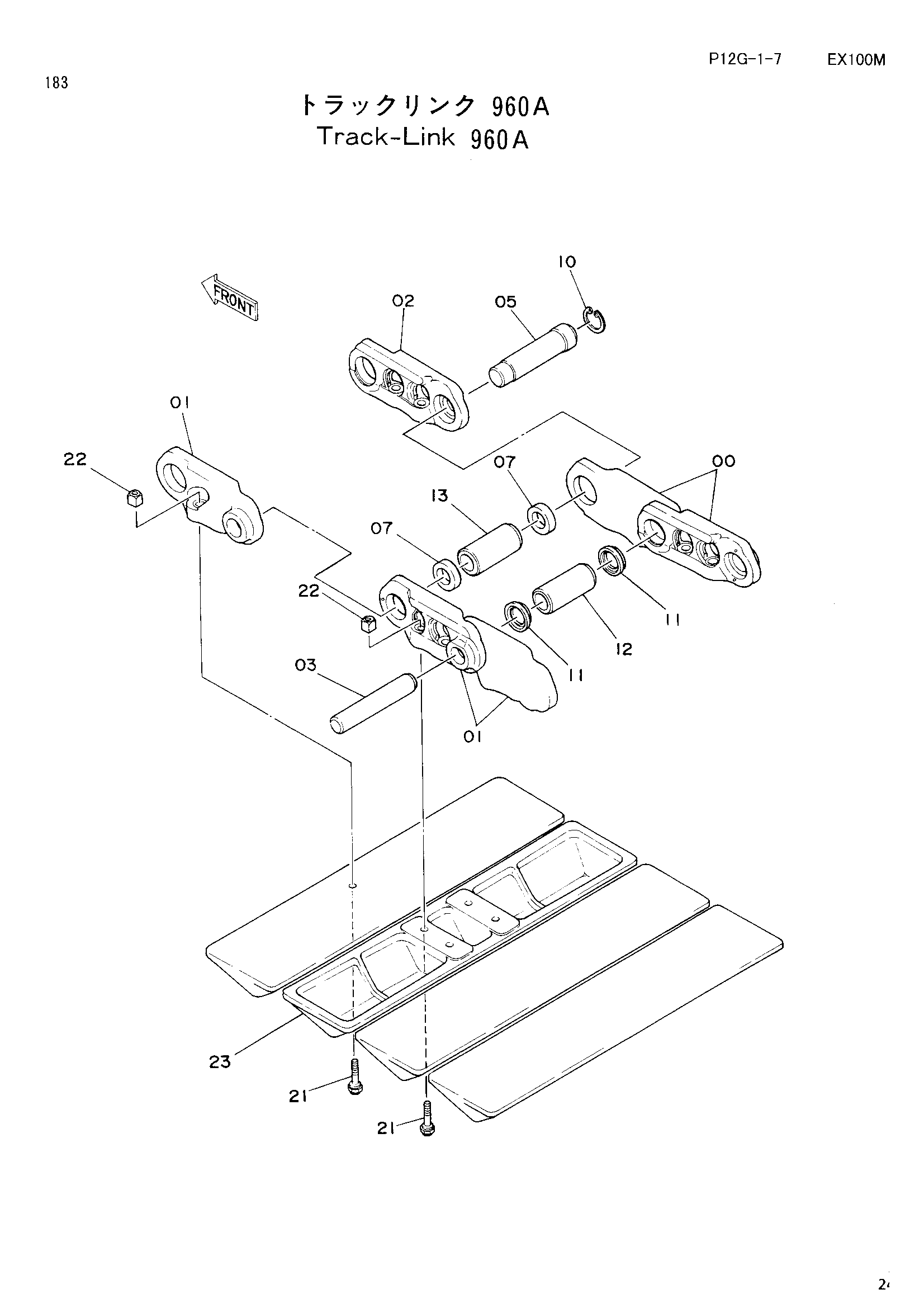

Заводская схема «Гусеничная цепь (960A)» для HITACHI EX100M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9074140 | Гусеничная цепь в сборе | 2 | |
| 00 | 1010674 | Гусеничная цепь B | 46 |
| 00-13 | 9071452 | Гусеничная цепь в сборе | 1 |
| 01 | 1010675 | Гусеничная цепь B | 47 |
| 02 | 4195755 | Гусеничная цепь M | 1 |
| 03 | 4164871 | Палец | 46 |
| 05 | 4195431 | Соединительный палец | 1 |
| 07 | 4189174 | Втулка | 2 |
| 10 | 4195756 | Кольцо | 1 |
| 11 | 4189173 | Уплотнение | 92 |
| 12 | 4164870 | Втулка | 46 |
| 13 | 4164928 | Соединительная втулка | 1 |
| 21 | 4157879 | Болт башмак | 188 |
| 22 | 4174947 | Гайка | 188 |
| 23 | 2011237 | Башмак триангле | 47 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
