Центральный коллектор — HITACHI EX1000

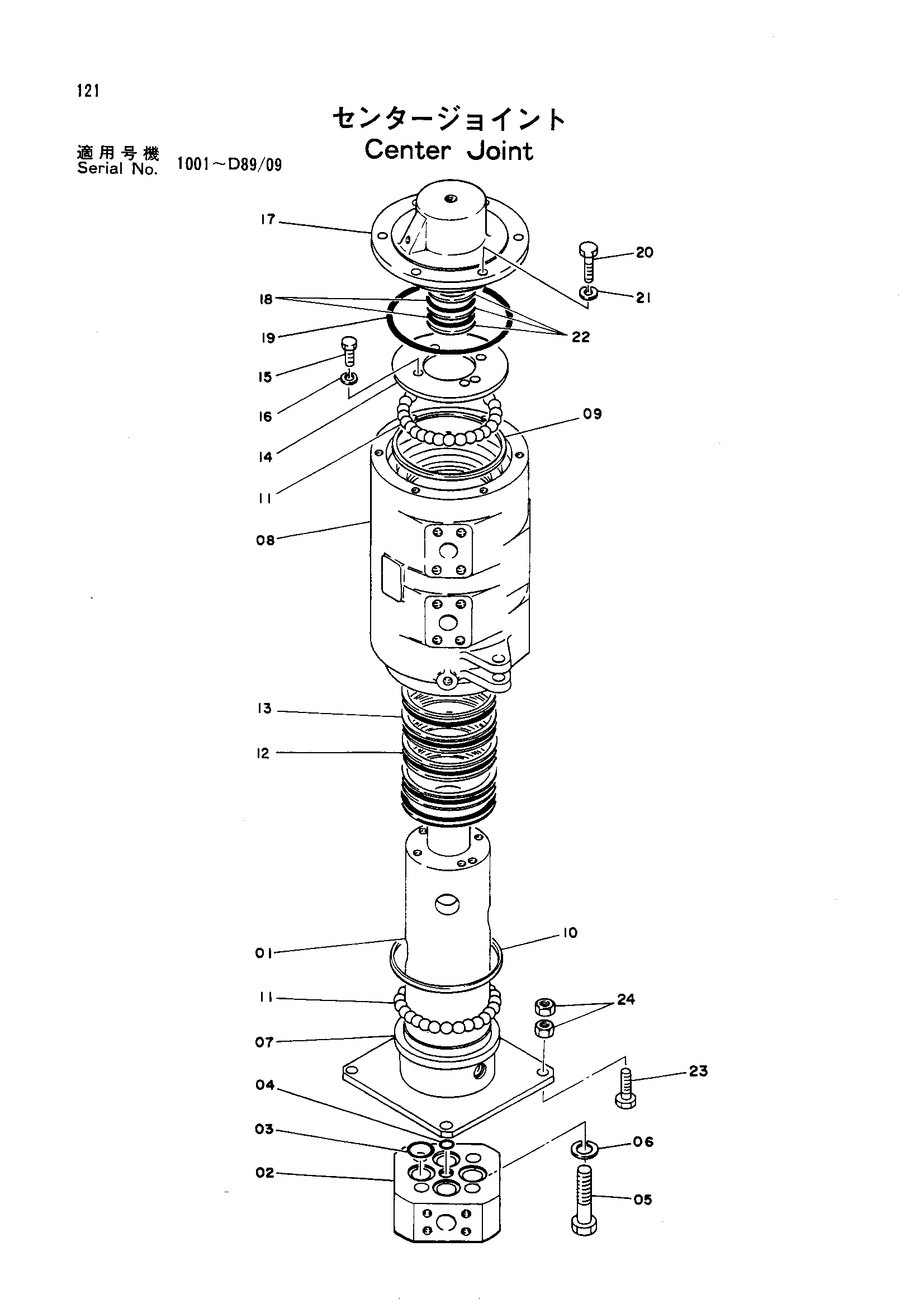

Заводская схема «Центральный коллектор» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7008050 | Шпиндель | 1 |
| 01-22 | 9040544 замена: 9097156 | Центральный коллектор | 1 |
| 02 | 3016742 | Блок | 1 |
| 03 | 4508805 | Уплотнительное кольцо | 4 |
| 04 | 4506416 | Уплотнительное кольцо | 1 |
| 05 | M112001 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 07 | 4120860 | Проставка | 1 |
| 08 | 1005556 | Корпус | 1 |
| 09 | 4120787 | Втулка | 1 |
| 10 | 4120788 | Втулка | 1 |
| 11 | 972658 | Шарик | 57 |
| 12 | 4076651 | Уплотнительное кольцо | 5 |
| 13 | 4031028 | Опорное кольцо | 8 |
| 14 | 3024071 | Пластина | 1 |
| 15 | M121225 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | 2011648 | Крышка | 1 |
| 18 | 4098435 | Уплотнительное кольцо | 2 |
| 19 | A811170 | Уплотнительное кольцо | 1 |
| 20 | M211236 | Болт | 6 |
| 21 | A590912 | Пружинная шайба | 6 |
| 22 | 4075674 | Опорное кольцо | 3 |
| 23 | M121650 | Болт | 4 |
| 24 | M511613 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
