Стояночный тормоз — HITACHI EX1000

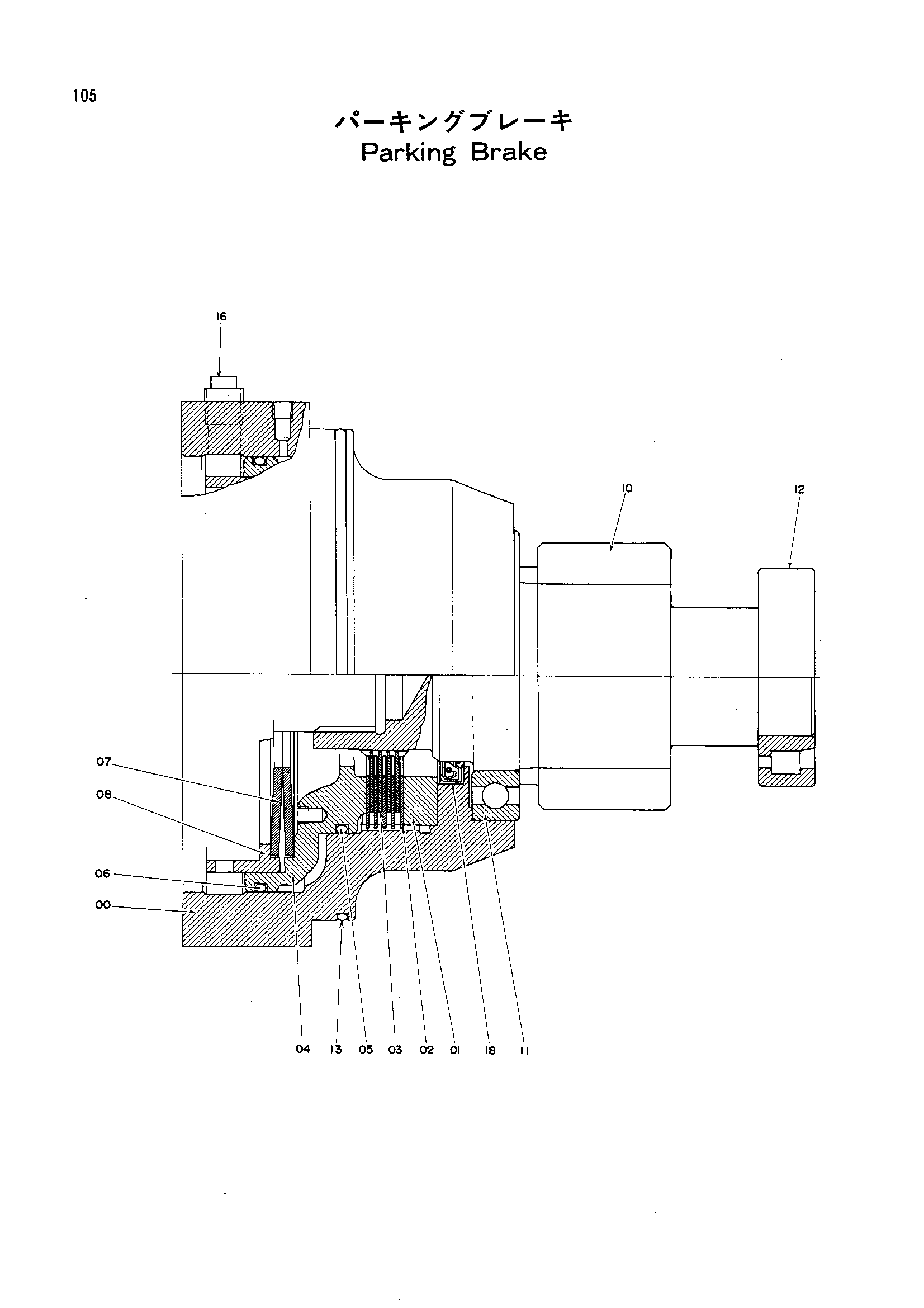

Заводская схема «Стояночный тормоз» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9042705 | Стояночный тормоз | 2 | |
| 00 | 1005667 | Корпус | 1 |
| 01 | 4122034 | Проставка | 1 |
| 02 | 3011123 | Пластина | 5 |
| 03 | 3020873 | Пластина фрикционный | 4 |
| 04 | 3021760 | Поршень | 1 |
| 05 | A810165 | Уплотнительное кольцо | 1 |
| 06 | A810230 | Уплотнительное кольцо | 1 |
| 07 | 4070855 | Пружина пластина | 1 |
| 08 | 4070840 | Проставка | 1 |
| 10 | 2015201 | Ведущая шестерня | 1 |
| 11 | 4117428 | Шариковый подшипник | 1 |
| 12 | 4082911 | Роликовый подшипник | 1 |
| 13 | A810260 | Уплотнительное кольцо | 1 |
| 16 | 94-2024 | Пробка | 1 |
| 18 | 4072402 | Масляное уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
