Кабина — HITACHI EX1000

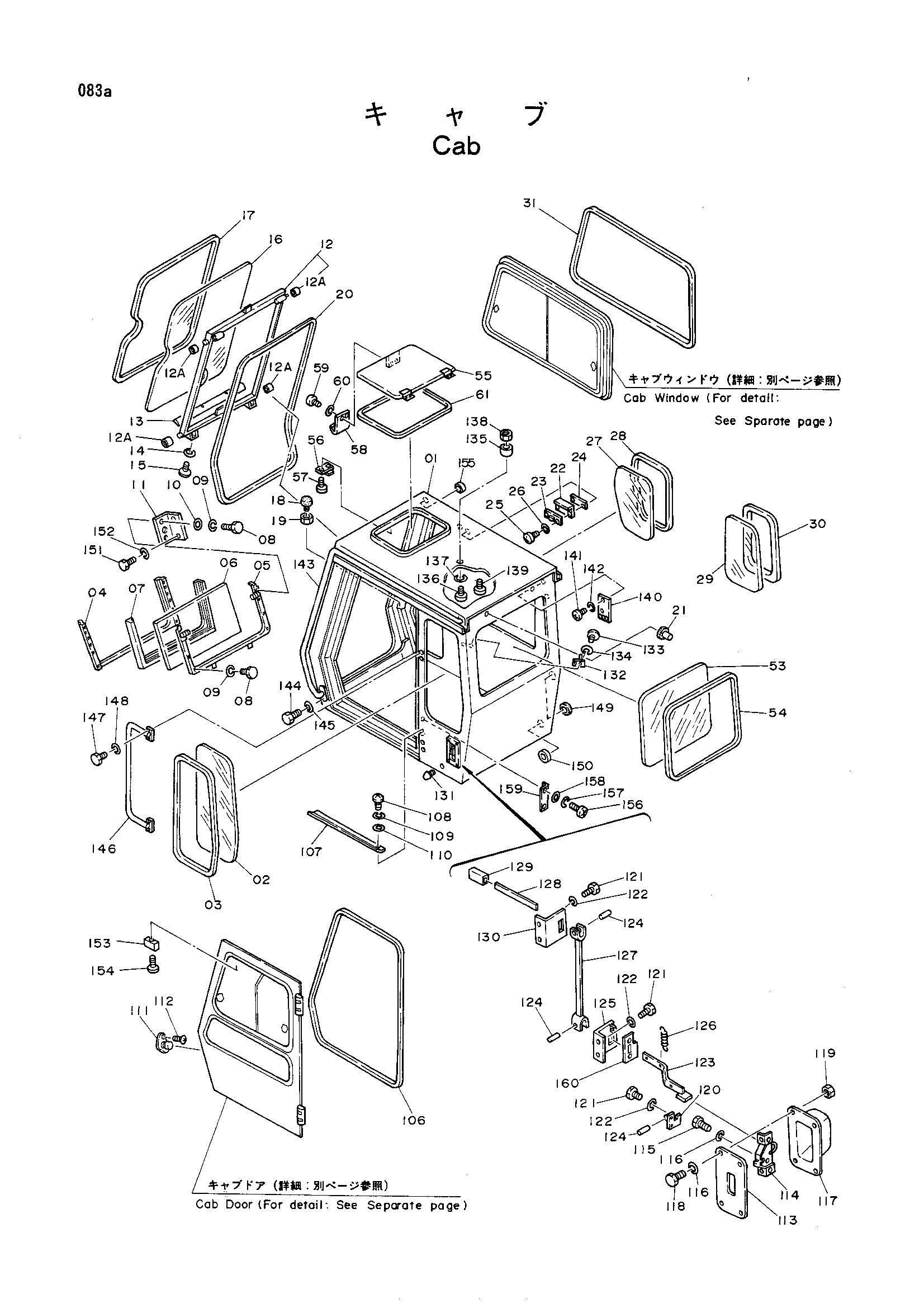

Заводская схема «Кабина» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4226198	Кабина в сборе	1
01	4231830	Кабина	1
02	4195931	Стекло	1
03	4091399	Резиновый H	1
04	4158442	Рама	1
05	4160575	Рама	1
06	4158444	Стекло	1
07	4158445	Резиновая прокладка	1
08	M200614	Болт	10
09	A590906	Пружинная шайба	10
10	A590106	Плоская шайба	4
11	4160576	Держатель	1
12	4160577	Рама	1
12A	4183703	Ролик	4
13	4158447	Резиновая прокладка	1
14	A590103	Плоская шайба	4
15	4138159	Винт	4
16	4158448	Стекло	1
17	4105785	Резиновый H	1
18	4147883	Ограничитель	2
19	M501006	Гайка	2
20	4128462	Резиновая прокладка	1
21	4125389	Ограничитель	2
22	4158468	Крышка	2
23	4158469	Ограничитель	2
24	4158470	Проставка	2
25	M200818	Болт	4
26	A590908	Пружинная шайба	4
27	4195930	Стекло	1
28	4084366	Резиновый H	1
29	4195928	Стекло	1
30	4084366	Резиновый H	1
31	4105788	Резиновый H	1
53	4195927	Стекло	1
54	4091399	Резиновый H	1
55	4125395	Крышка	1
56	4084437	Замок	1
57	M470410	Винт	2
58	4213967	Замок	1
59	M430408	Винт	2
60	A590904	Пружинная шайба	2
61	4213968	Резиновая прокладка	1
106	4128462	Резиновая прокладка	1
107	4231831	Защитный кожух	1
108	M430610	Винт	2
109	A590906	Пружинная шайба	2
110	A590106	Плоская шайба	2
111	4128473	Ответная планка	1
112	4141747	Винт	2
113	4115206	Кронштейн	1
114	4113118	Замок	1
115	M200814	Болт	2
116	A590908	Пружинная шайба	6
117	4102259	Крышка	1
118	M200825	Болт	4
119	M500807	Гайка	4
120	4089007	Кронштейн	1
121	M200816	Болт	8
122	A590908	Пружинная шайба	8
123	4158465	Рычаг	1
124	4089009	Палец	4
125	4125397	Направляющая	1
126	4125398	Пружина	1
127	4158466	Шток	1
128	4158467	Рычаг	1
129	4089012	Колпачок	1
130	4160590	Направляющая	1
131	4040730	Ограничитель	2
132	4147924	Крюк	1
133	M430510	Винт	2
134	A590905	Пружинная шайба	2
135	485013	Амортизатор	1
136	4101515	Винт	1
137	4101517	Шайба	5
138	4101518	Гайка	1
139	4101516	Винт	4
140	4158471	Пластина	1
141	M430513	Винт	2
142	A590905	Пружинная шайба	2
143	4128472	Ханд рале	1
144	M200825	Болт	6
145	A590908	Пружинная шайба	6
146	4160591	Ханд рале	1
147	M111016	Болт	4
148	A590910	Пружинная шайба	4
149	4147922	Резиновая втулка	1
150	4231809	Резиновая втулка	4
151	M200814	Болт	4
152	A590908	Пружинная шайба	4
153	4125399	Ограничитель	1
154	M470316	Винт	2
155	4231810	Резиновая втулка	4
156	M430620	Винт	4
157	A590906	Пружинная шайба	4
158	A590106	Плоская шайба	4
159	4231811	Крышка	2
160	4231812	Манжета резиновый	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
