Регулятор — HITACHI EX1000

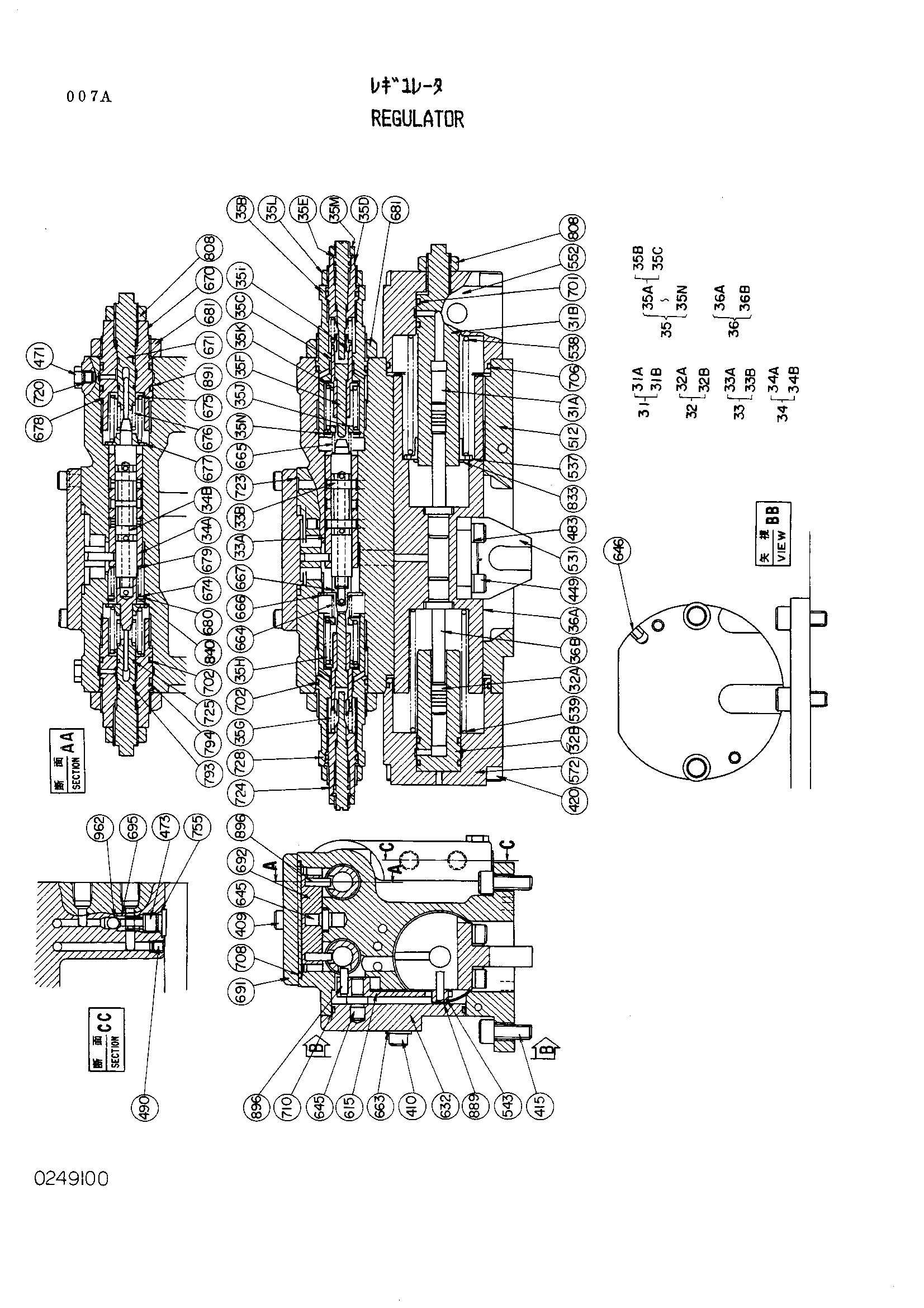

Заводская схема «Регулятор» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4165369 | Регулятор | 1 | |
| 31 | 0249101 | Гидроцилиндр. (A)-дополнительный | 1 |
| 32 | 0249102 | Гидроцилиндр. (B)-дополнительный | 1 |
| 33 | 0249103 | Слееве-суб | 1 |
| 34 | 0249104 | Слееве-суб | 1 |
| 35 | 0249105 | Пилот-суб | 2 |
| 35A | 0249106 | Бодй-суб | 1 |
| 35D | 0249107 | Направляющая | 1 |
| 35E | 0249108 | Ограничитель | 1 |
| 35F | 0249109 | Шток пусх | 1 |
| 35G | 0249110 | Пружина | 1 |
| 35H | 0249111 | Пружина | 1 |
| 35I | 0249112 | Седло пружины | 1 |
| 35J | 0249113 | Седло пружины | 1 |
| 35K | 0249114 | Седло пружины | 1 |
| 35L | 0249115 | Гайка | 1 |
| 35M | 0124325 | Стопорная гайка | 1 |
| 35N | 0152705 | Кольцо | 1 |
| 36 | 0249116 | Пистон-суб | 1 |
| 409 | 0130519 | Болт с внутренним шестигранником | 2 |
| 410 | 0130520 | Болт с внутренним шестигранником | 2 |
| 415 | 0131109 | Болт | 6 |
| 420 | 0237903 | Болт с внутренним шестигранником | 8 |
| 449 | 0126305 | Болт с внутренним шестигранником | 4 |
| 471 | 0100091 | Пробка | 6 |
| 473 | 0249117 | Пробка | 1 |
| 483 | 0124706 | Пружинная шайба | 4 |
| 490 | 0175235 | Пробка | 21 |
| 512 | 0249118 | Корпус | 1 |
| 531 | 4057077 | Рычаг | 1 |
| 537 | 0249119 | Седло пружины | 1 |
| 538 | 0249120 | Пружина | 1 |
| 539 | 0249121 | Пружина | 1 |
| 543 | 0249122 | Кольцо | 1 |
| 552 | 0249123 | Крышка | 1 |
| 572 | 0249124 | Крышка | 1 |
| 615 | 0249125 | Рычаг | 1 |
| 632 | 0249126 | Крышка | 1 |
| 645 | 0249127 | Палец | 2 |
| 646 | 0249128 | Палец | 1 |
| 663 | 0249129 | Седло пружины | 2 |
| 664 | 0249130 | Пружина | 1 |
| 665 | 0249131 | Пружина | 1 |
| 666 | 0249132 | Седло пружины | 1 |
| 667 | 0249133 | Втулка | 1 |
| 670 | 0249134 | Корпус | 2 |
| 671 | 0249135 | Направляющая | 2 |
| 674 | 0249136 | Втулка | 1 |
| 675 | 0249137 | Пружина | 2 |
| 676 | 0249138 | Пружина | 2 |
| 677 | 0249139 | Седло пружины | 2 |
| 678 | 0249140 | Седло пружины | 2 |
| 679 | 0249141 | Пружина | 1 |
| 680 | 0249142 | Седло пружины | 1 |
| 681 | 0249143 | Гайка | 4 |
| 691 | 0249144 | Крышка | 1 |
| 692 | 0249145 | Рычаг | 1 |
| 695 | 0249146 | Сиденье | 1 |
| 701 | A811025 | Уплотнительное кольцо | 4 |
| 702 | A811030 | Уплотнительное кольцо | 6 |
| 706 | A811065 | Уплотнительное кольцо | 2 |
| 708 | A811075 | Уплотнительное кольцо | 1 |
| 710 | A811085 | Уплотнительное кольцо | 1 |
| 720 | 4154233 | Уплотнительное кольцо | 6 |
| 723 | 4506407 | Уплотнительное кольцо | 23 |
| 724 | 4506408 | Уплотнительное кольцо | 5 |
| 725 | 4506409 | Уплотнительное кольцо | 4 |
| 728 | 4506418 | Уплотнительное кольцо | 2 |
| 755 | 957366 | Уплотнительное кольцо | 1 |
| 793 | 0249147 | Опорное кольцо | 2 |
| 794 | 0249148 | Опорное кольцо | 2 |
| 808 | 0249149 | Гайка | 3 |
| 833 | 951622 | Стопорное кольцо | 1 |
| 840 | 0152705 | Кольцо | 1 |
| 889 | 0126311 | Ролик | 1 |
| 891 | 0249150 | Ролик | 2 |
| 896 | 0249151 | Ролик | 3 |
| 962 | 0103528 | Шарик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
