Погрузчик трубопроводы 1 — HITACHI EX1000

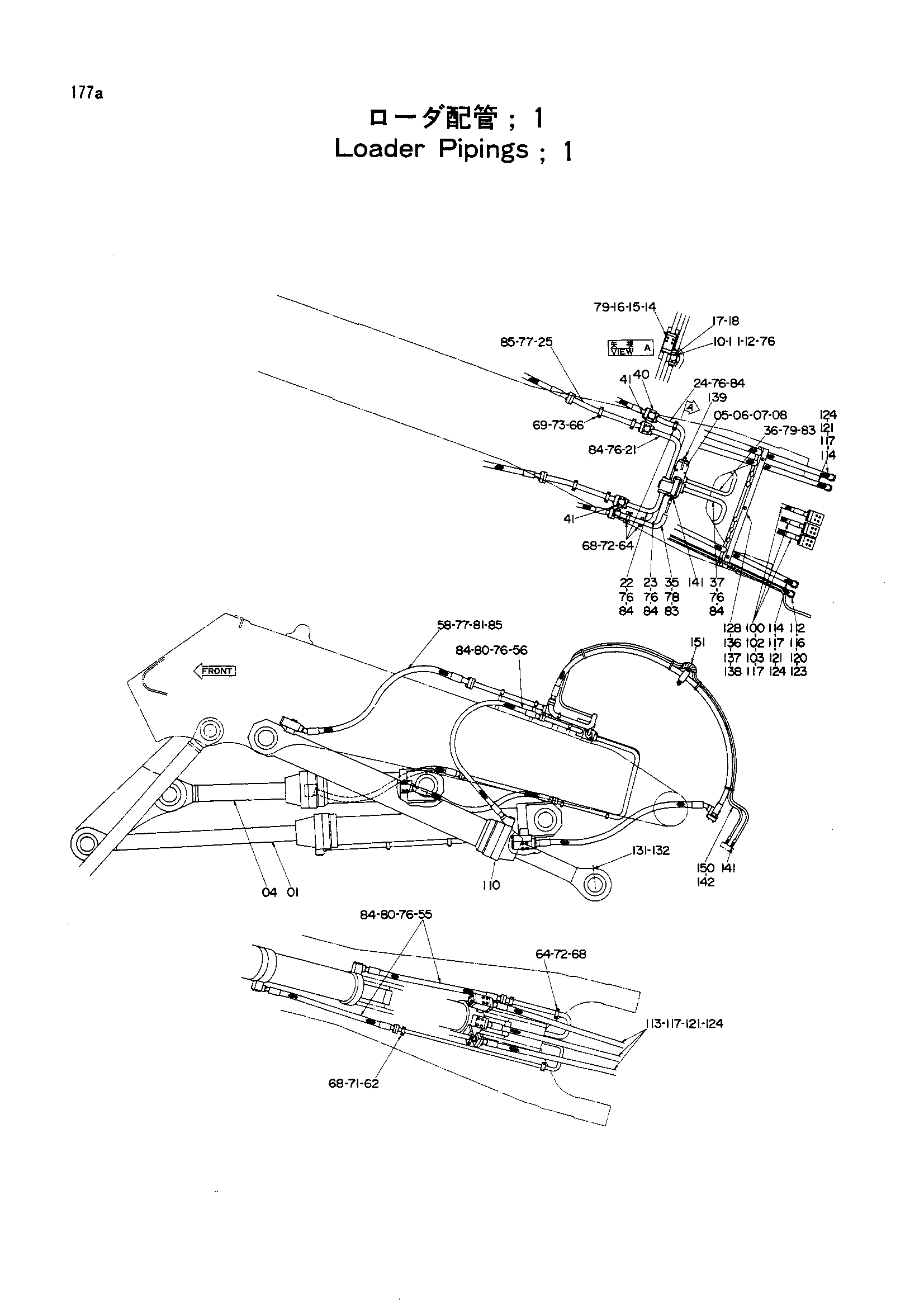

Заводская схема «Погрузчик трубопроводы 1» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4157138	Гидроцилиндр рукояти	1
04	4157142	Гидроцилиндр. уровень	1
05	4223922	Клапан	1
06	J901208	Болт	2
07	A590912	Пружинная шайба	2
08	A590112	Плоская шайба	2
10	3022943	Блок	1
11	J901490	Болт	4
12	A590914	Пружинная шайба	4
14	3022944	Блок	1
15	J901290	Болт	4
16	A590912	Пружинная шайба	4
17	4130656	Пробка	1
18	985096	Уплотнительное кольцо	1
21	8023334	Трубка	1
22	8023336	Трубка	1
23	8023332	Трубка	1
24	8023333	Трубка	1
25	8028671	Трубка	2
35	8023330	Трубка	1
36	8023777	Трубка	1
37	8023376	Трубка	1
40	3023288	Блок	1
41	3023286	Блок	2
55	4130696	Шланг	2
56	4130697	Шланг	2
58	4130701	Шланг	2
62	4118859	Хомут трубки	2
64	4118860	Хомут трубки	5
66	4118861	Хомут трубки	4
68	J901270	Болт	14
69	J901280	Болт	8
71	439037	Стопорная пластина	2
72	D46612	Стопорная шайба	5
73	X4848	Стопорная шайба	4
76	4508805	Уплотнительное кольцо	17
77	4510169	Уплотнительное кольцо	6
78	A811040	Уплотнительное кольцо	1
79	966993	Уплотнительное кольцо	2
80	4089703	Разъёмный фланец	16
81	4075854	Разъёмный фланец	8
82	M341602	Болт с внутренним шестигранником	4
83	M341240	Болт с внутренним шестигранником	8
84	M341445	Болт с внутренним шестигранником	64
85	M341650	Болт с внутренним шестигранником	24
100	3023289	Блок	3
102	A590916	Пружинная шайба	12
103	J901608	Болт	12
110	4157139	Гидроцилиндр стрелы	2
112	4130699	Шланг	1
113	4130701	Шланг	3
114	4130700	Шланг	3
116	4508805	Уплотнительное кольцо	2
117	4510169	Уплотнительное кольцо	15
120	4089703	Разъёмный фланец	4
121	4075854	Разъёмный фланец	24
123	M341445	Болт с внутренним шестигранником	8
124	M341650	Болт с внутренним шестигранником	48
128	3030434	Хомут	2
131	J75482	Штуцер (для правый гидроцилиндр.	1
132	94-2022	Пробка (для левый гидроцилиндр.)	1
136	J901210	Болт	3
137	J950012	Гайка	6
138	449490	Шайба	6
139	94-1402	Угловой штуцер	1
141	94-1302	Адаптер	3
142	4121859	Ленточный зажим	7
143	7014059	Крюк	2
150	4136911	Шланг	2
151	4044420	Защитный кожух	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
