Каталог запчастей HITACHI
Электрооборудование 3 — HITACHI EX1000

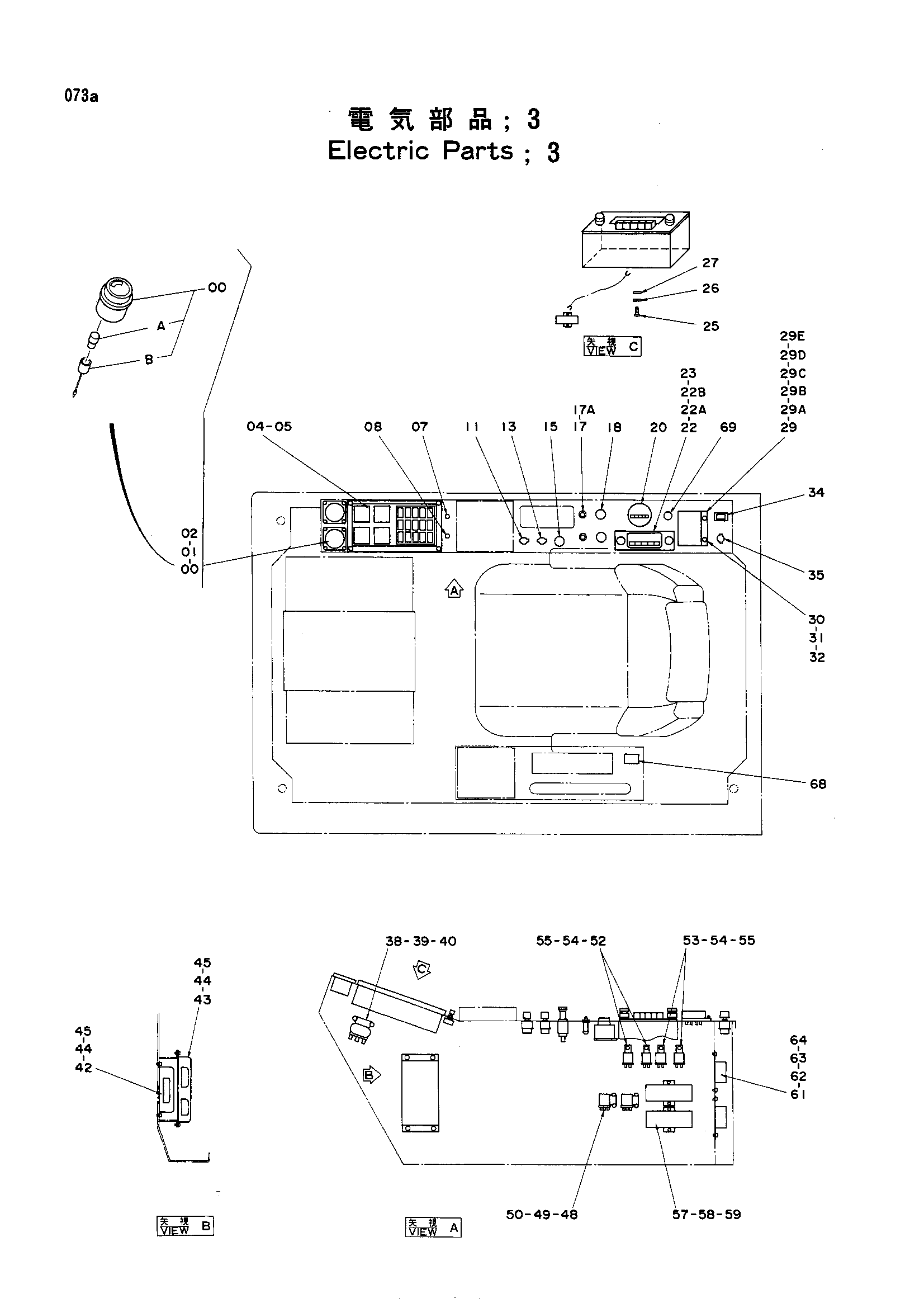

Заводская схема «Электрооборудование 3» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4131663 | Указатель оил-прес | 2 |
| 00A | 4283598 | Лампа | 1 |
| 00B | 4283599 | Разъём | 1 |
| 01 | 3023552 | Крышка | 2 |
| 02 | 4131666 | Винт | 8 |
| 04 | 4126080 | Панель указатель<для детали: см. отдельный pa | 1 |
| 05 | 4129422 | Винт | 4 |
| 07 | 4129271 | Выключатель пусхбут. | 1 |
| 08 | 4143860 | Выключатель пусхбут. | 1 |
| 11 | 4184396 | Выключатель | 1 |
| 13 | 4204250 | Выключатель | 1 |
| 15 | 4184395 | Лигхтер | 1 |
| 17 | D910776 | Фонарь пилотный | 2 |
| 17A | 4037223 | Лампа | 1 |
| 18 | 4112456 | Замок зажигания | 2 |
| 20 | 4183163 | Измеритель хоур | 1 |
| 22 | 4043976 | Радио | 1 |
| 22A | A590905 | Пружинная шайба | 2 |
| 22B | A590105 | Шайба | 2 |
| 23 | 4102096 | Питатель | 1 |
| 25 | M430508 | Винт | 1 |
| 26 | A590905 | Пружинная шайба | 1 |
| 27 | A590105 | Плоская шайба | 1 |
| 29 | 4123095 | Короб предохранитель | 1 |
| 29A | 4195609 | Предохранитель (1A) | 1 |
| 29B | 4127754 | Предохранитель (3A) | 1 |
| 29C | 4195610 | Предохранитель (10A) | 3 |
| 29D | 4127781 | Предохранитель (15A) | 7 |
| 29E | 4127780 | Предохранитель (30A) | 1 |
| 30 | J850620 | Винт | 2 |
| 31 | J251006 | Пружинная шайба | 2 |
| 32 | J250006 | Плоская шайба | 2 |
| 34 | 4187089 | Выключатель | 1 |
| 35 | 4201802 | Выключатель | 1 |
| 38 | 4505392 | Реле | 1 |
| 39 | M430610 | Винт | 2 |
| 40 | A590906 | Пружинная шайба | 2 |
| 42 | 9067007 | Блок управление | 1 |
| 43 | 4129244 | Блок управление | 1 |
| 44 | M430610 | Винт | 8 |
| 45 | A590906 | Пружинная шайба | 8 |
| 48 | 4038459 | Реле хоурметер | 2 |
| 49 | M430510 | Винт | 4 |
| 50 | A590905 | Пружинная шайба | 4 |
| 52 | 4158760 | Реле | 2 |
| 53 | 4158760 | Реле | 2 |
| 54 | M430610 | Винт | 4 |
| 55 | A590906 | Пружинная шайба | 4 |
| 57 | 4158761 | Резистор | 2 |
| 58 | M430510 | Винт | 4 |
| 59 | A590905 | Пружинная шайба | 4 |
| 61 | 4210118 | Таймер | 2 |
| 62 | M430610 | Винт | 4 |
| 63 | A590906 | Пружинная шайба | 4 |
| 64 | A590106 | Плоская шайба | 4 |
| 68 | 4209103 | Крышка | 1 |
| 69 | 4146754 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
