Гидробак (правый) — HITACHI EX1000

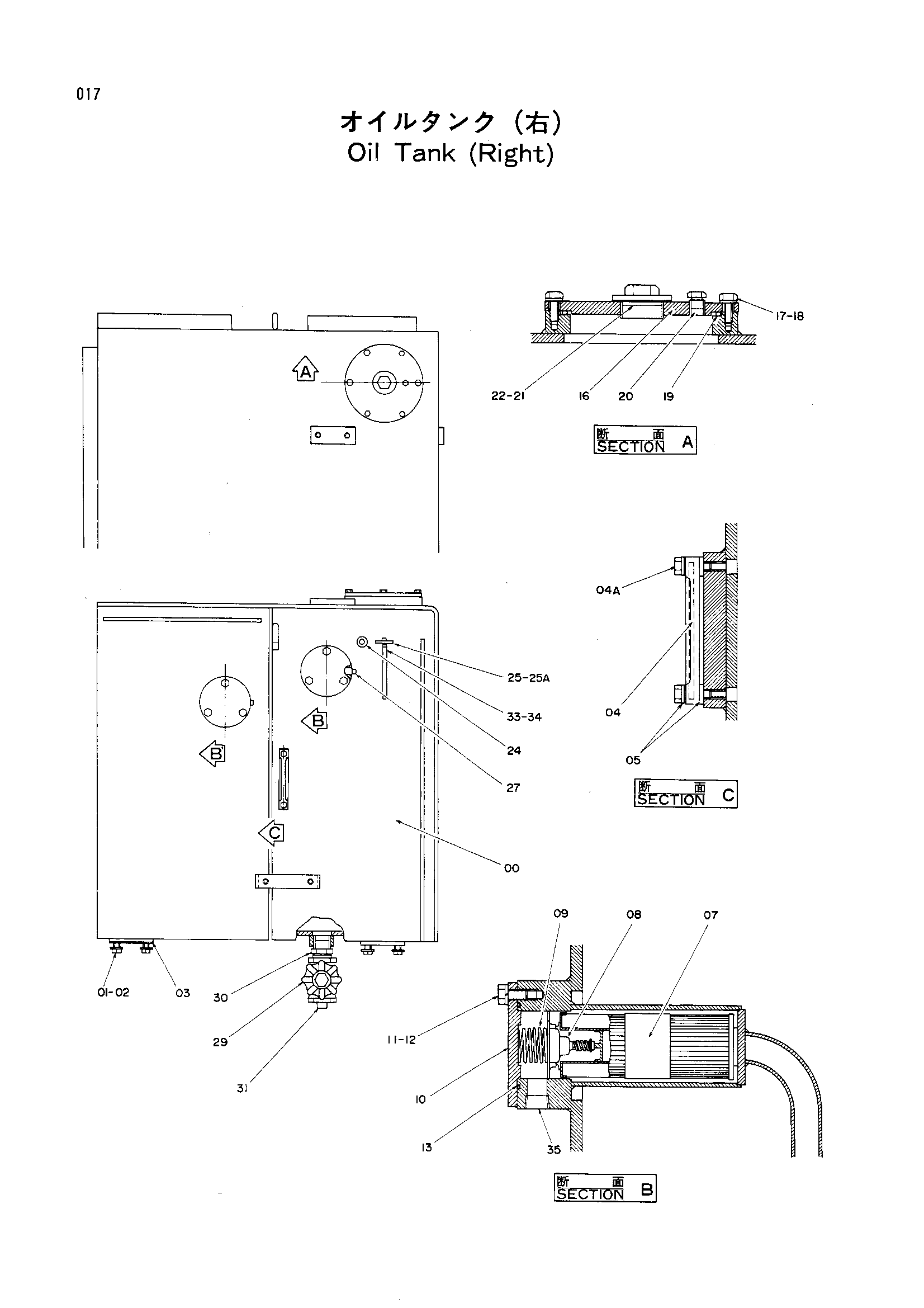

Заводская схема «Гидробак (правый)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001555 | Гидробак | 1 |
| 01 | M111640 | Болт | 8 |
| 02 | 4114405 | Шайба | 8 |
| 03 | 4167253 | Регулировочная шайба 1.2 | 2 |
| 04 | 8016441 | Указатель уровня | 1 |
| 04A | 4100967 | Болт | 2 |
| 05 | 449558 | Уплотнительная шайба | 4 |
| 07 | 4121277 | Фильтрующий элемент | 2 |
| 08 | 4108922 | Клапан | 2 |
| 09 | 4108874 | Пружина | 2 |
| 10 | 4108876 | Крышка | 2 |
| 11 | J901225 | Болт | 6 |
| 12 | A590912 | Пружинная шайба | 6 |
| 13 | A810085 | Уплотнительное кольцо | 2 |
| 16 | 4156666 | Крышка | 1 |
| 17 | M111025 | Болт | 6 |
| 18 | A590910 | Пружинная шайба | 6 |
| 19 | A810165 | Уплотнительное кольцо | 1 |
| 20 | 447483 | Пробка | 1 |
| 21 | 4513411 | Пробка | 1 |
| 22 | 449916 | Манжета | 1 |
| 24 | 4175286 | Клапан защитный | 1 |
| 25 | 4094354 | Кран | 1 |
| 25A | 4092111 | Уплотнительное кольцо | 1 |
| 27 | J75284 | Пробка | 2 |
| 29 | 4049927 | Клапан | 1 |
| 30 | J70714 | Адаптер | 1 |
| 31 | J75214 | Пробка | 1 |
| 33 | 4121274 | Виниловый шланг | 1 |
| 34 | 4514700 | Зажим шланг | 1 |
| 35 | J75286 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
