Электрооборудование 2 — HITACHI EX1000

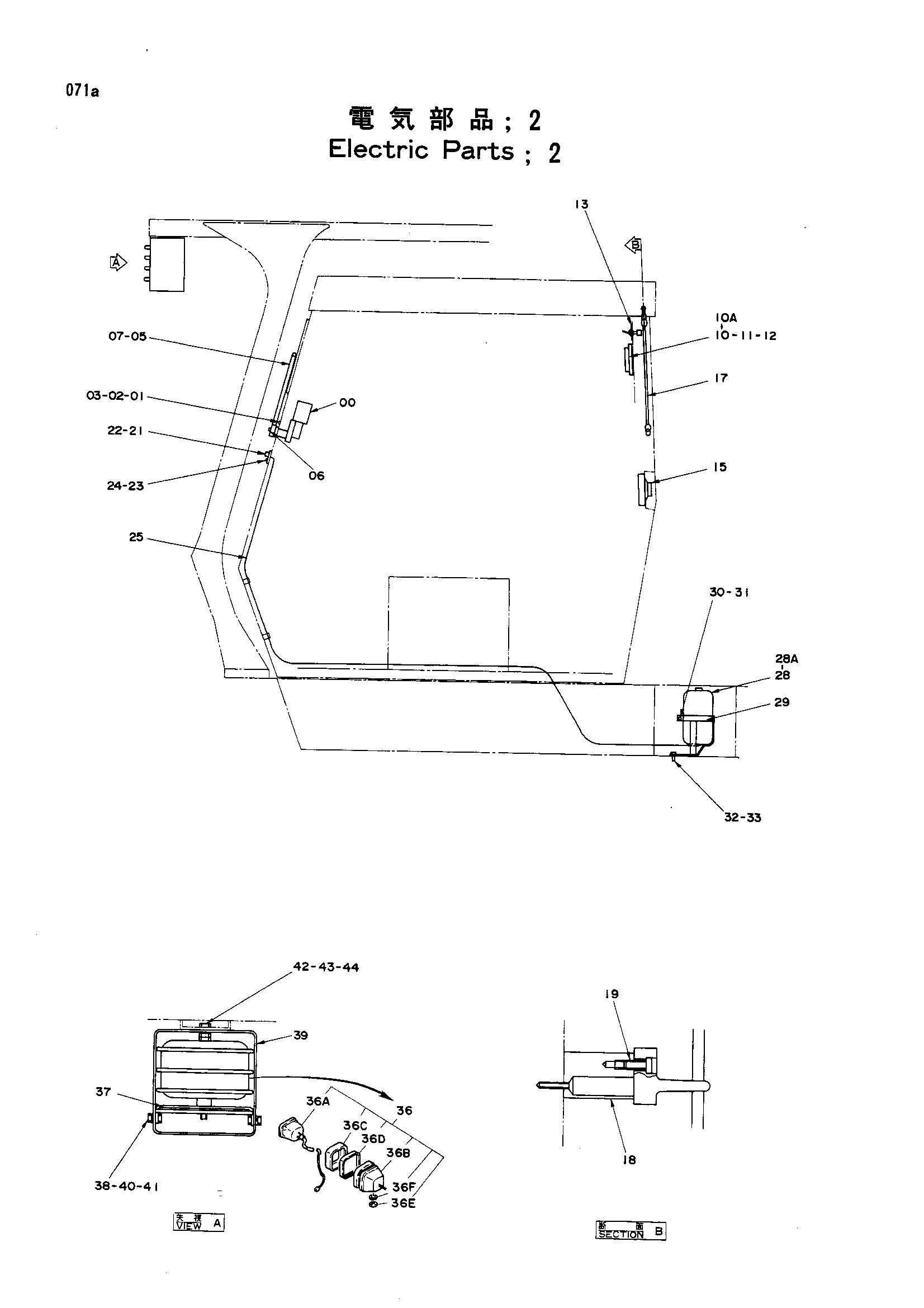

Заводская схема «Электрооборудование 2» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4151076 | Мотор стеклоочистителя | 1 |
| 01 | M430510 | Винт | 2 |
| 02 | A590905 | Пружинная шайба | 2 |
| 03 | A590105 | Плоская шайба | 2 |
| 05 | 4151078 | Рычаг стеклоочистителя | 1 |
| 06 | M500605 | Гайка | 1 |
| 07 | 4151077 | Щётка стеклоочистителя | 1 |
| 10 | 973204 | Плафон кабины | 1 |
| 10A | 4001854 | Лампа | 1 |
| 11 | M430510 | Винт | 2 |
| 12 | A590905 | Пружинная шайба | 2 |
| 13 | 921037 | Выключатель тумблер | 1 |
| 15 | 4121152 | Динамик | 1 |
| 17 | 4123177 | Антенна | 1 |
| 18 | 4148275 | Бобышка | 1 |
| 19 | M430408 | Винт | 1 |
| 21 | 4150044 | Форсунка | 1 |
| 22 | 4151732 | Регулировочная шайба | 1 |
| 23 | J900614 | Болт | 1 |
| 24 | A590906 | Пружинная шайба | 1 |
| 25 | 4192424 | Виниловый шланг | 1 |
| 28 | 4125805 | Бак воды | 1 |
| 28A | 4129345 | Гидромотор | 1 |
| 29 | 8022543 | Кронштейн | 1 |
| 30 | J900640 | Болт | 1 |
| 31 | M500605 | Гайка | 2 |
| 32 | J901020 | Болт | 2 |
| 33 | A590910 | Пружинная шайба | 2 |
| 36 | 4189254 | Фара | 2 |
| 36A | 4163596 | Фонарь | 1 |
| 36B | 4163597 | Держатель | 1 |
| 36C | 4208957 | Лента | 1 |
| 36D | 4208958 | Лента | 1 |
| 36E | M501411 | Гайка | 1 |
| 36F | A590914 | Пружинная шайба | 1 |
| 37 | 9726980 | Кронштейн | 2 |
| 38 | A590110 | Плоская шайба | 4 |
| 39 | 8037537 | Защитный кожух | 2 |
| 40 | J901025 | Болт | 4 |
| 41 | A590910 | Пружинная шайба | 4 |
| 42 | J901440 | Болт | 2 |
| 43 | A590114 | Плоская шайба | 2 |
| 44 | J950014 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
