Погрузчик ковш 5.5 — HITACHI EX1000

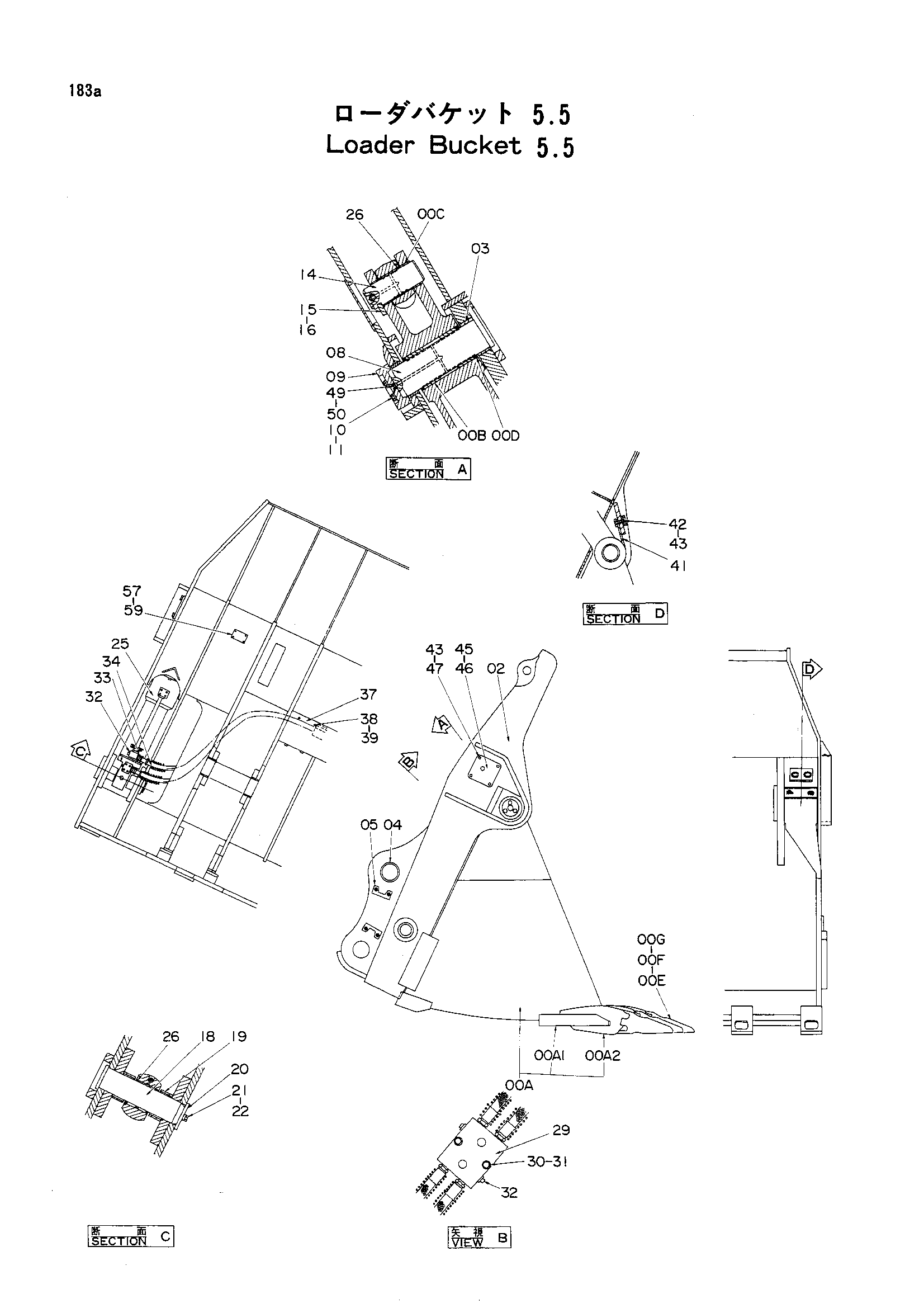

Заводская схема «Погрузчик ковш 5.5» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9080144	Погрузчик ковш 5.5	1
00A	6009245	Ковш передний	1
00A1	4231873	LIP	1
00A2	4222396	Адаптер	6
00A-G	9080142	Передний ковш	1
00B	4129729	Втулка	4
00C	4099283	Втулка	4
00D	4112237	Пылезащитное уплотнение	4
00E	4129727	Коронка зуба	6
00F	4129728	Стопорный палец	6
00G	4129726	Резиновый фиксатор	6
02	5002262	Ковш задний	1
03	4129725	Втулка	4
04	4129724	Втулка	4
05	4129734	Ограничитель	4
08	9715566	Палец	2
09	3015951	Ограничитель	2
10	M111645	Болт	6
11	A590916	Пружинная шайба	6
14	3029173	Палец	2
15	4099287	Стопорная пластина	2
16	M351632	Болт с внутренним шестигранником	4
18	3017098	Палец	2
19	4129723	Проставка	4
20	4084013	Ограничитель	2
21	M111232	Болт	4
22	A590912	Пружинная шайба	4
25	4157143 замена: 4252304	Гидроцилиндр. разгрузка	2
25	4252304	Гидроцилиндр. разгрузка	2
26	4123048	Пылезащитное уплотнение	4
26	4123048	Пылезащитное уплотнение	8
29	3023270	Блок	1
30	J901670	Болт	2
31	A590916	Пружинная шайба	2
32	94-2025	Пробка	6
33	94-1304	Адаптер	4
34	4213858	Шланг	4
37	4130164	Крышка	1
38	J901232	Болт	8
39	A590912	Пружинная шайба	8
41	9715616	Резиновая прокладка	2
42	J901665	Болт	4
43	A590916	Пружинная шайба	12
45	9720026	Крышка	1
46	9720027	Крышка	1
47	J901628	Болт	8
49	J75481	Штуцер	4
50	4105912	Колпачок	2
57	4209534	Информационная табличка	1
59	M492564	Приводной винт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
