Двигатель органы управления — HITACHI EX1000

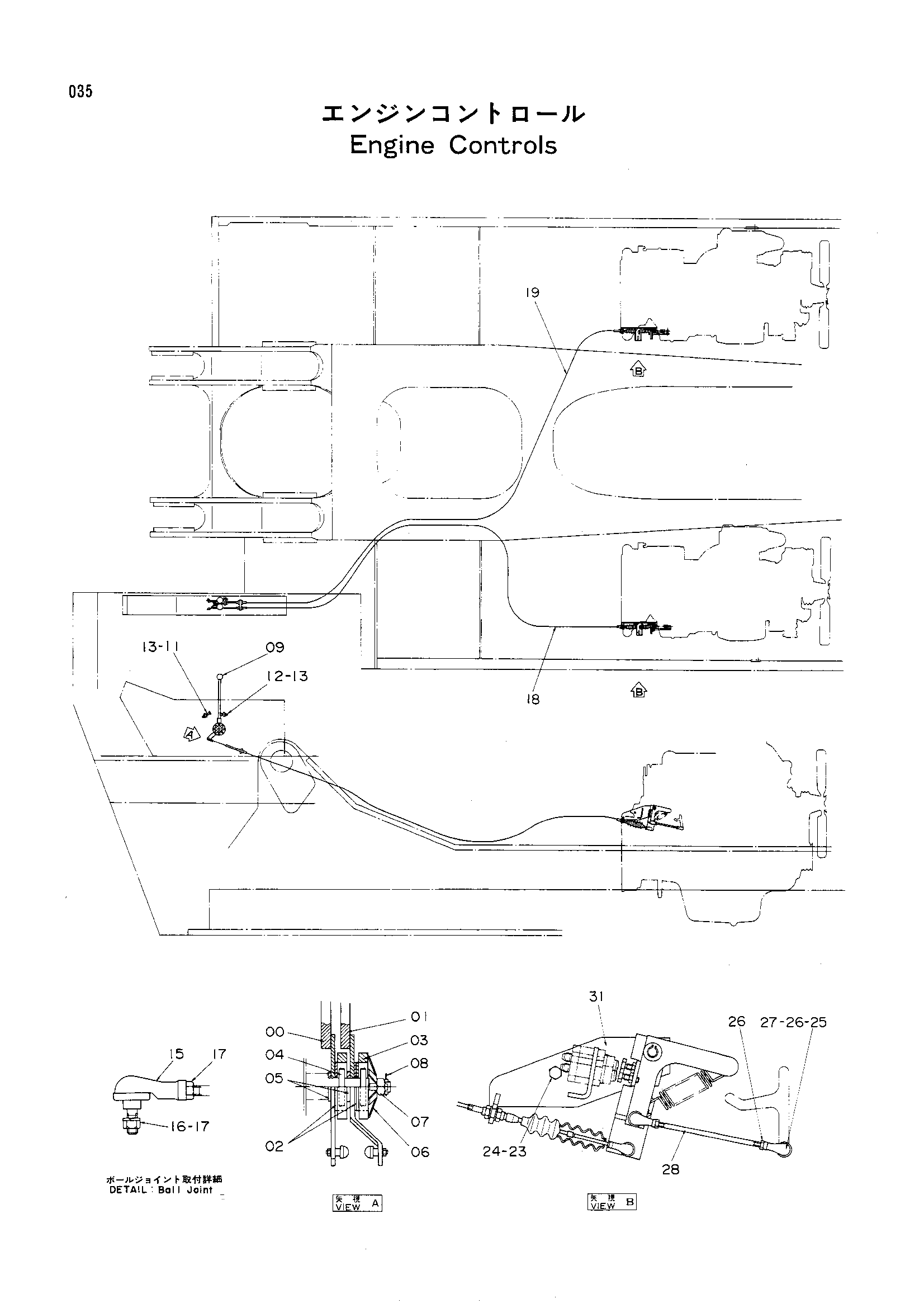

Заводская схема «Двигатель органы управления» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8023799 | Рычаг | 1 |
| 01 | 8023798 | Рычаг | 1 |
| 02 | 428770 | Дисковый | 3 |
| 03 | 4122115 | Шайба | 2 |
| 04 | 4005495 | Пружинный штифт | 2 |
| 05 | A590124 | Шайба | 2 |
| 06 | 4502974 | Пружина флусх | 2 |
| 07 | M631619 | Корончатая гайка | 1 |
| 08 | A764032 | Шплинт | 1 |
| 09 | 4117705 | Рукоятка | 2 |
| 11 | J901040 | Болт | 2 |
| 12 | J901030 | Болт | 2 |
| 13 | J950010 | Гайка | 4 |
| 15 | 4056016 | Шарнир | 4 |
| 16 | A590905 | Пружинная шайба | 4 |
| 17 | M500504 | Гайка | 8 |
| 18 | 4122117 | Трос управления | 1 |
| 19 | 4224201 | Трос управления | 1 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | J901025 | Болт | 4 |
| 25 | 4056017 | Шарнир | 4 |
| 26 | M500605 | Гайка | 8 |
| 27 | A590906 | Пружинная шайба | 4 |
| 28 | 4223756 | Шток | 2 |
| 31 | 9080603 | Рычаг (двигатель органы управления)<для детали: см. | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
