Кондиционер — HITACHI EX1000

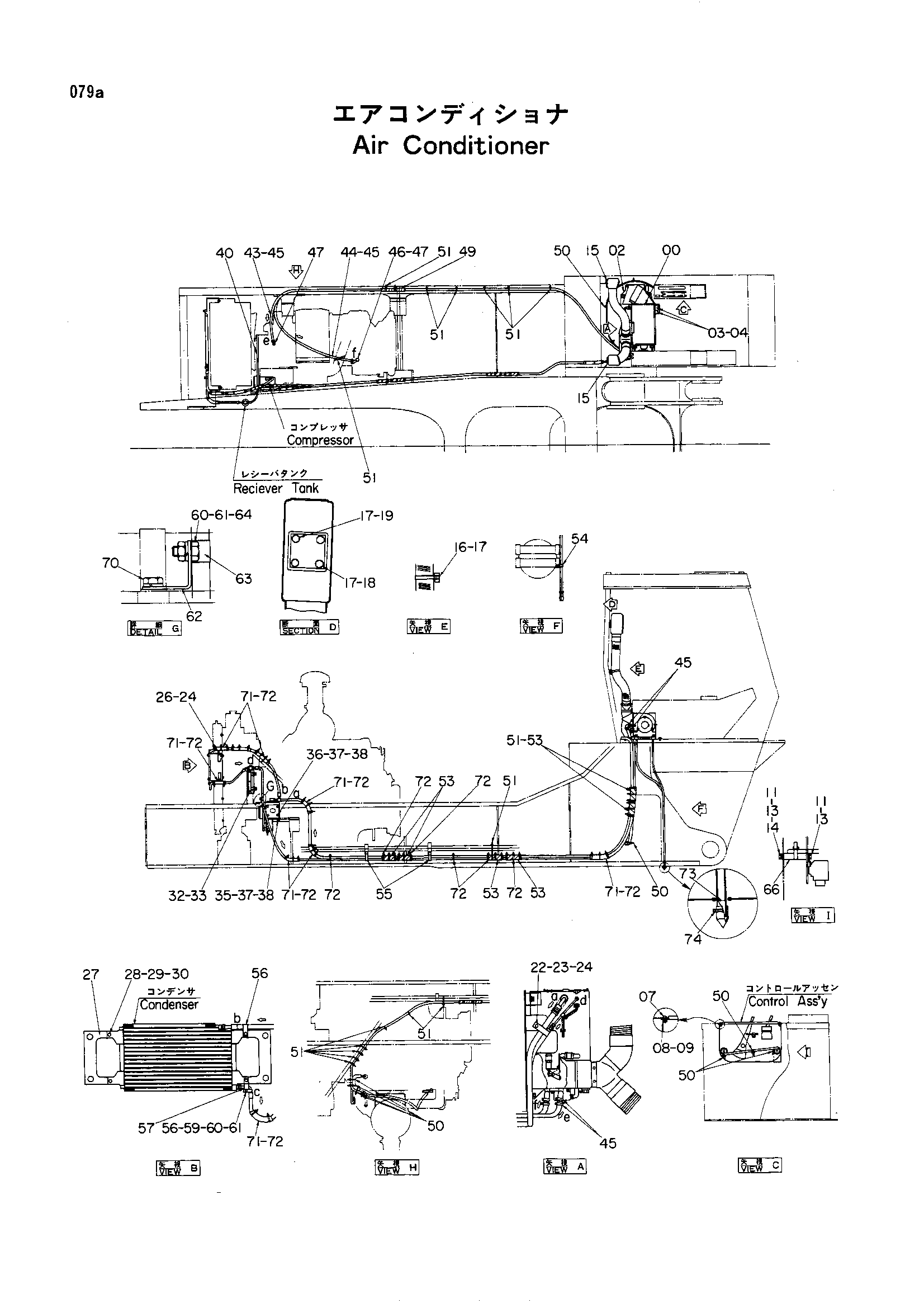

Заводская схема «Кондиционер» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4223865	Воздушный CON.(инклуде блок, кмпрсср, кнднср, и	1
02	7019781	Пластина	1
03	J901022	Болт	12
04	A590910	Пружинная шайба	12
07	J650514	Винт	4
08	M500504	Гайка	4
09	A590905	Пружинная шайба	4
11	J900612	Болт	4
13	A590906	Пружинная шайба	4
14	A590106	Плоская шайба	2
15	4233032	Пластина	2
16	J900818	Болт	2
17	A590908	Пружинная шайба	10
18	J900812	Болт	4
19	J900822	Болт	4
22	4192034	Зажим	1
23	J901022	Болт	1
24	A590910	Пружинная шайба	5
26	M111022	Болт	4
27	8043697	Кронштейн	2
28	J900820	Болт	4
29	A590908	Пружинная шайба	4
30	A590108	Плоская шайба	4
32	J900820	Болт	3
33	A590908	Пружинная шайба	3
35	J900840	Болт	4
36	J900832	Болт	4
37	A590908	Пружинная шайба	8
38	A590108	Плоская шайба	8
40	4223866	Ремень V	1
43	4121986	Резиновый шланг	1
44	4121987	Резиновый шланг	1
45	4507228	Хомут шланга	8
46	4062963	Адаптер	1
47	4508050	Кран	2
49	4044420	Защитный кожух	2
50	4055312	Ленточный зажим	11
51	4121859	Ленточный зажим	22
53	4141494	Резиновая втулка	6
54	4190292	Зажим	1
55	4190266	Зажим	2
56	4190277	Зажим	2
57	4230124	Пластина	1
59	J901020	Болт	1
60	A590910	Пружинная шайба	2
61	J950010	Гайка	2
62	4230125	Кронштейн	1
63	4190273	Зажим	1
64	J901018	Болт	1
66	4231607	Штанга	2
70	J901022	Болт	1
71	4235884	Защитный кожух	9
72	4235885	Ленточный зажим	39
73	4237940	Трубка	2
74	4514700	Зажим шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
