Клапан — HITACHI EX1000

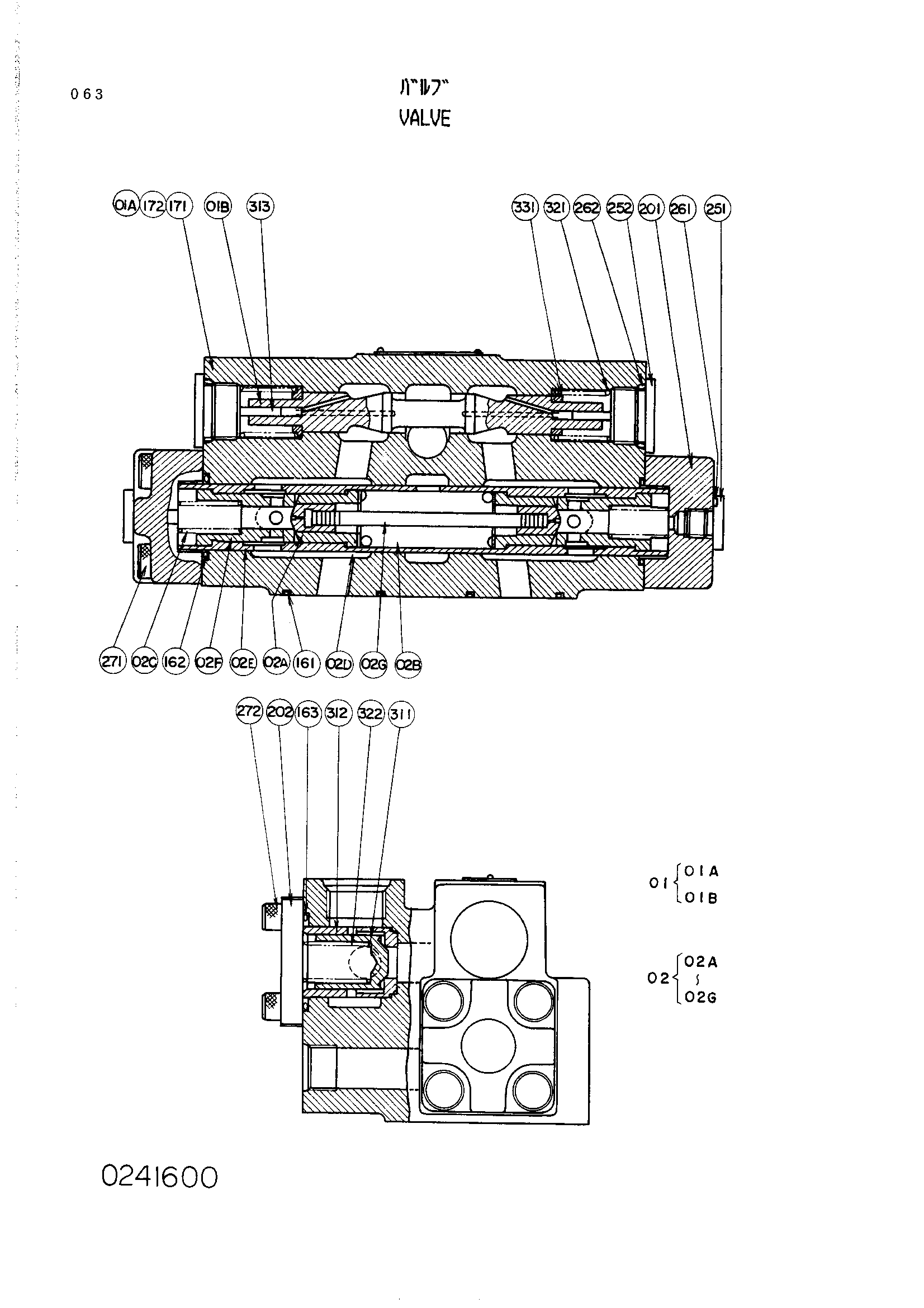

Заводская схема «Клапан» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4126799 | Клапан | 1 | |
| 01 | 0241601 | Корпус в сборе | 1 |
| 02 | 4165245 | Предохранительный в сборе | 1 |
| 161 | A811040 | Уплотнительное кольцо | 2 |
| 162 | A811035 | Уплотнительное кольцо | 2 |
| 163 | A811040 | Уплотнительное кольцо | 1 |
| 171 | 0241602 | Болт с внутренним шестигранником | 6 |
| 172 | 0241603 | Болт с внутренним шестигранником | 2 |
| 201 | 0125803 | Крышка | 2 |
| 202 | 0241604 | Крышка | 1 |
| 251 | 0111535 | Пробка | 2 |
| 252 | 0241605 | Пробка | 2 |
| 261 | 4506416 | Уплотнительное кольцо | 2 |
| 262 | 4506424 | Уплотнительное кольцо | 2 |
| 271 | 0126214 | Болт с внутренним шестигранником | 8 |
| 272 | 0131109 | Болт | 4 |
| 311 | 0241606 | Тарельчатый клапан | 1 |
| 312 | 0241607 | Втулка | 1 |
| 313 | 0241608 | Поршень | 2 |
| 321 | 0241609 | Пружина | 2 |
| 322 | 0241610 | Пружина | 1 |
| 331 | 0241611 | Седло пружины | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
