Механизм натяжения гидроцилиндр — HITACHI EX1000

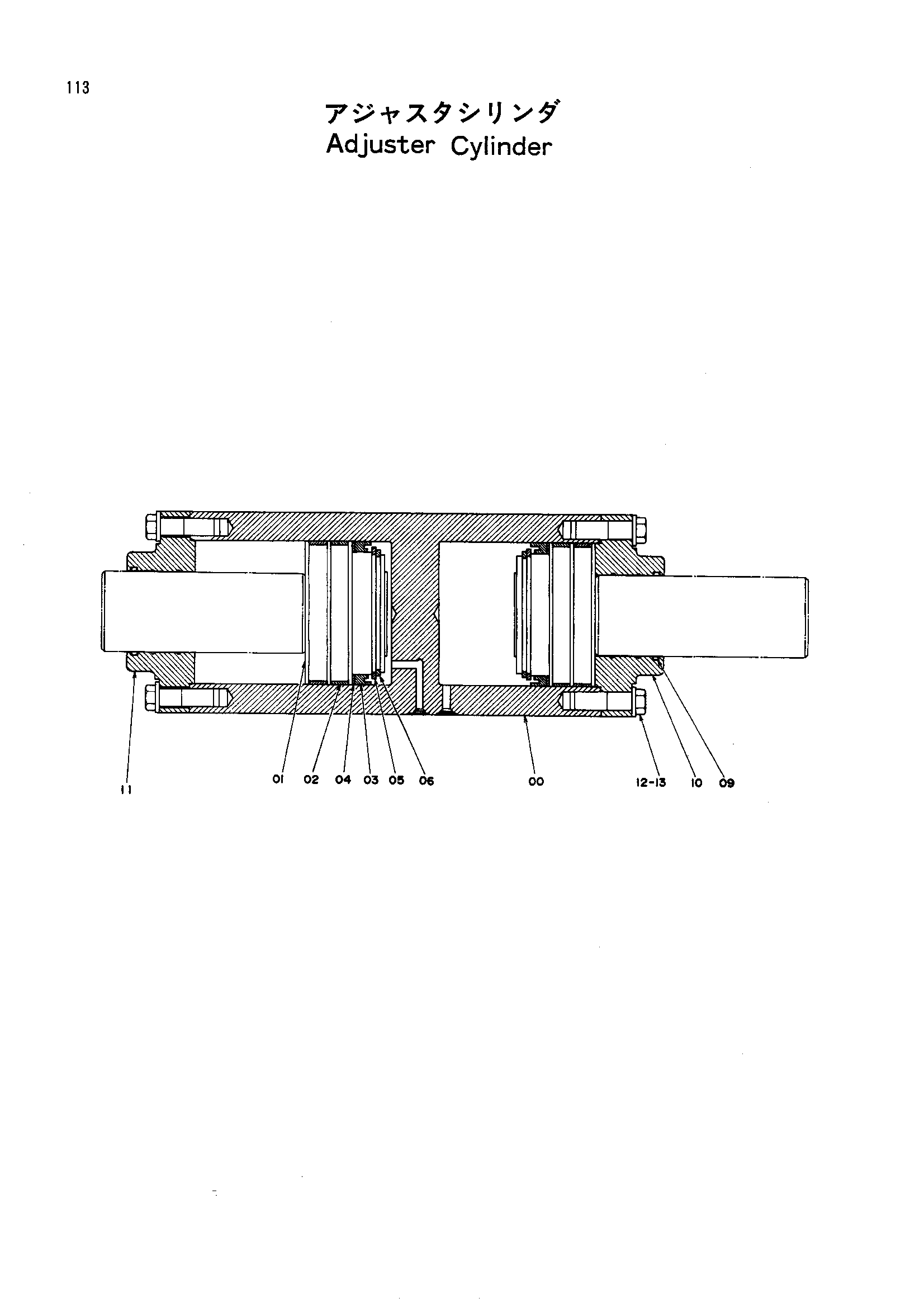

Заводская схема «Механизм натяжения гидроцилиндр» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9053527 | Гидроцилиндр | 2 | |
| 00 | 7013879 | Гидроцилиндр | 1 |
| 01 | 3023658 | Поршень | 2 |
| 02 | 4131497 | Веаринг | 4 |
| 03 | 4131495 | U-образная манжета | 2 |
| 04 | 4131496 | Опорное кольцо | 2 |
| 05 | 4131499 | Пластина | 2 |
| 06 | 419244 | Стопорное кольцо | 2 |
| 09 | 4502700 | Уплотнительное кольцо | 2 |
| 10 | 3023659 | Фланец | 1 |
| 11 | 3023660 | Фланец | 1 |
| 12 | 4114406 | Шайба | 20 |
| 13 | M121871 | Болт | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
