Пилотный клапан — HITACHI EX1000

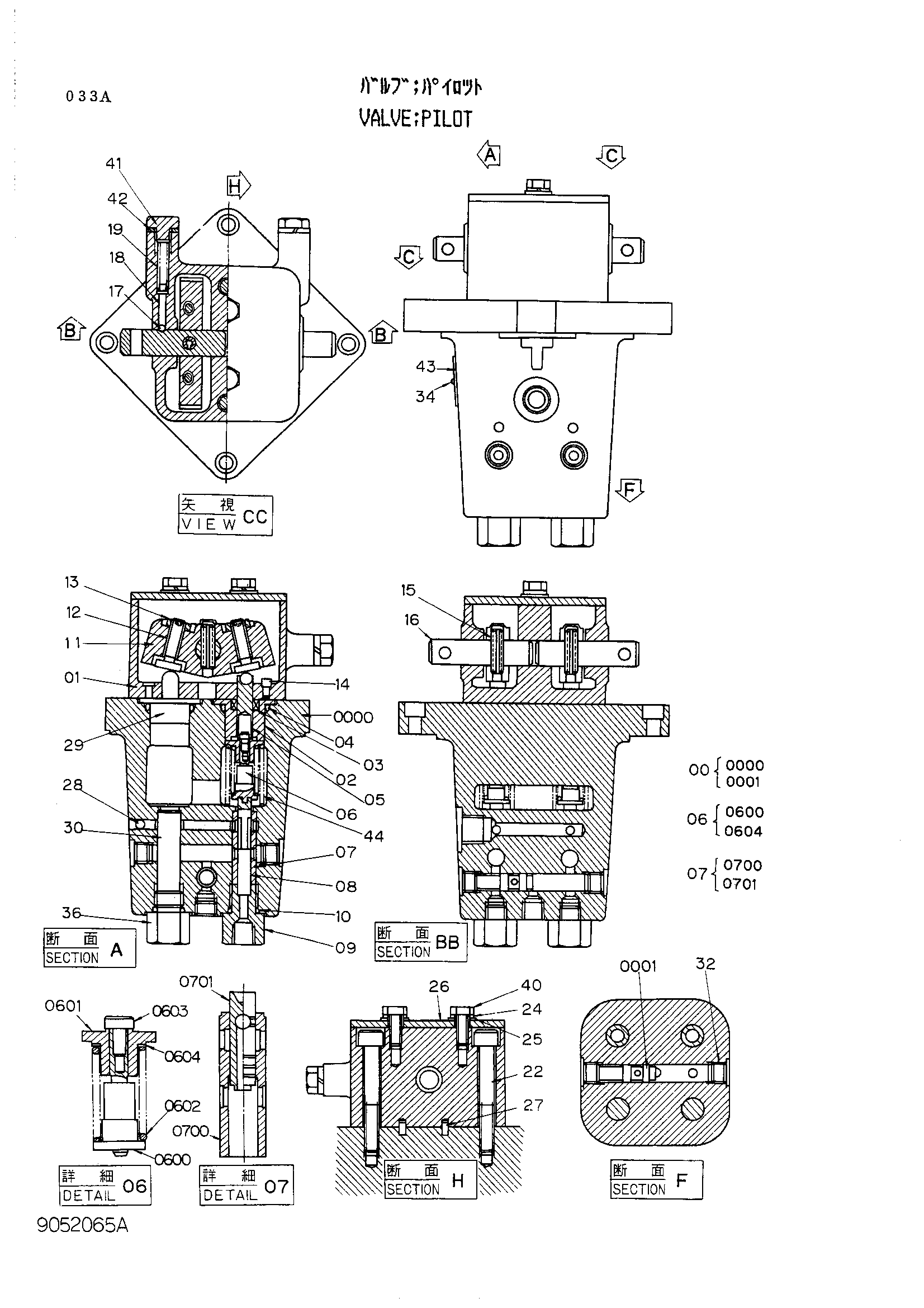

Заводская схема «Пилотный клапан» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9052065	Пилотный клапан	1
00	8038207	Корпус в сборе	1
01	2014835	Корпус	1
02	4121693	Разъём	2
03	4506377	Манжета	2
04	955656	Уплотнительное кольцо	4
05	9041129	Толкатель	2
06	9052020	Держатель в сборе	2
07	8032702	Золотник в сборе	2
08	4139695	Пружина сжатия	2
09	4140533	Пробка	2
10	4509180	Уплотнительное кольцо	4
11	4190605	Кулачок	2
12	4144573	Механизм натяжения	4
13	4122395	Гайка	4
14	4143660	Ограничитель	2
15	4027427	Пружинный штифт	2
16	4123089	Палец	2
17	4123831	Шарик	2
18	4123830	Направляющая пружины	2
19	4123834	Пружина сжатия	2
22	M341065	Болт с внутренним шестигранником	2
24	A590908	Пружинная шайба	2
25	A590108	Плоская шайба	2
26	4136446	Пластина	1
27	J400408	Установочный штифт	2
28	4009412	Шарик	4
29	4127394	Ограничитель	2
30	4127424	Пробка	2
32	94-2011	Пробка	6
34	M491832	Приводной винт	2
36	4151428	Пробка	2
40	M200820	Болт	2
41	4170019	Пробка	2
42	A590910	Пружинная шайба	2
43	3031465	Информационная табличка	1
44	4168217	Пружина сжатия	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
