Смазка трубопроводы (погрузчик) — HITACHI EX1000

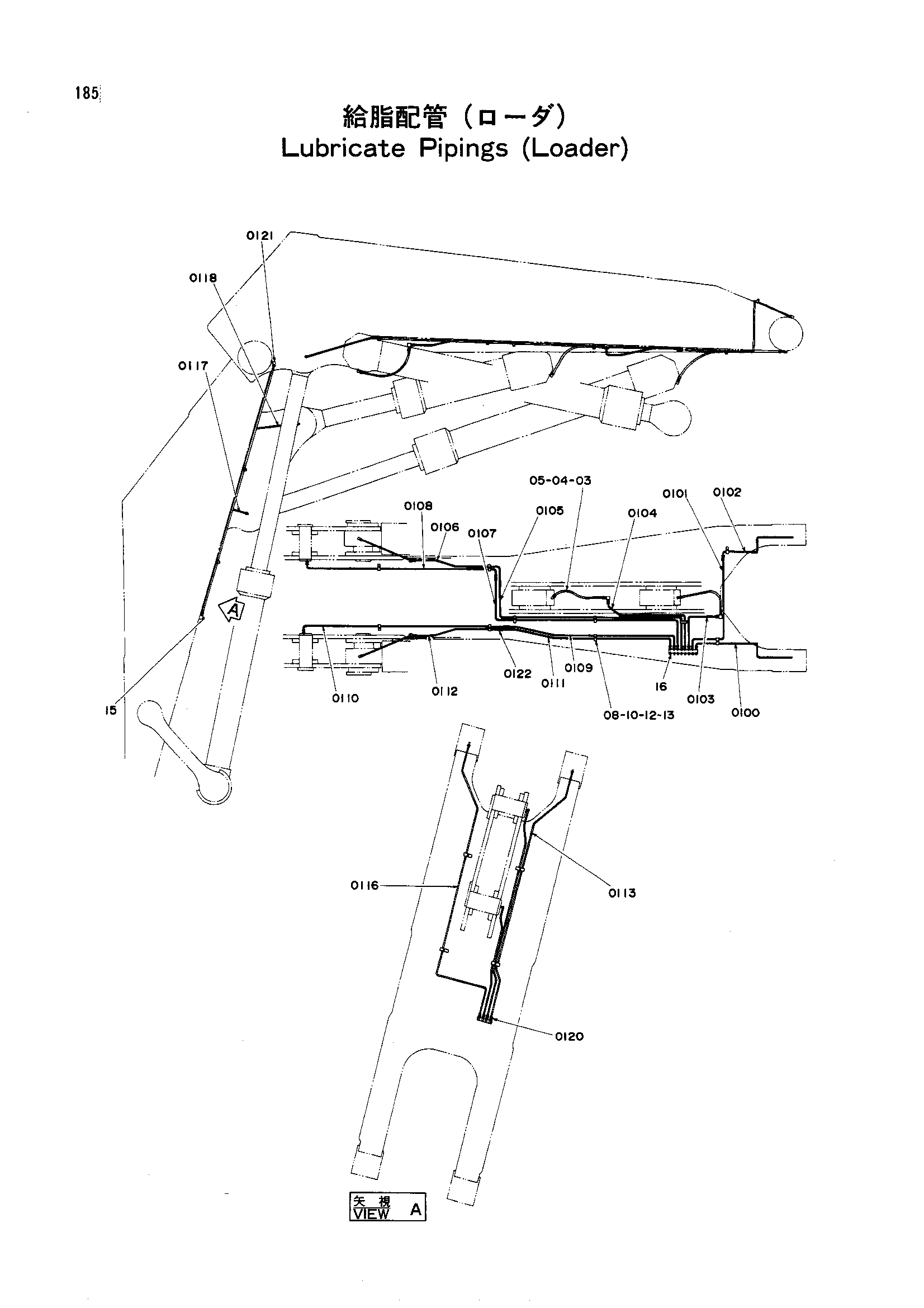

Заводская схема «Смазка трубопроводы (погрузчик)» для HITACHI EX1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0100 | 4148117 | Трубка | 1 |
| 0101 | 4148120 | Трубка | 1 |
| 0102 | 4148121 | Трубка | 1 |
| 0103 | 4148114 | Трубка | 1 |
| 0104 | 4148115 | Трубка | 1 |
| 0105 | 4148116 | Трубка | 1 |
| 0106 | 4148113 | Трубка | 1 |
| 0107 | 4148112 | Трубка | 1 |
| 0108 | 4148111 | Трубка | 1 |
| 0109 | 4148110 | Трубка | 1 |
| 0110 | 4148109 | Трубка | 1 |
| 0111 | 4148108 | Трубка | 1 |
| 0112 | 4148106 | Трубка | 1 |
| 0113 | 4148118 | Трубка | 1 |
| 0116 | 4148119 | Трубка | 1 |
| 0117 | 4148129 | Трубка | 1 |
| 0118 | 4148125 | Трубка | 1 |
| 0120 | 4130169 | Штуцер трубки | 18 |
| 0121 | 4130175 | Штуцер трубки | 6 |
| 0122 | 4130192 | Штуцер трубки | 5 |
| 03 | 94-1401 | Угловой штуцер | 4 |
| 04 | 94-1301 | Адаптер | 4 |
| 05 | 4098900 | Нейлоновый шланг | 4 |
| 08 | 4032160 | Хомут | 16 |
| 10 | 4032161 | Резиновая прокладка | 16 |
| 12 | J901228 | Болт | 16 |
| 13 | A590912 | Пружинная шайба | 16 |
| 15 | J75481 | Штуцер | 4 |
| 16 | J75581 | Штуцер | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
